Inviato il giovedì 21 settembre 2023 - 21:54:

Domenica, di rientro da un giro, il vetro lato guidatore non saliva più. Un rapido scambio delle connessioni sull'interruttore del lato passeggero ha dimostrato che il problema era l'interruttore. Vetro alzato e interruttore da aggiustare.

Ecco come.

Disclaimer: questo scritto descrive come ho eseguito il lavoro sulla mia macchina. Non mi assumo la responsabilità di danni derivanti dall'esecuzione delle operazioni descritte sui propri veicoli.

ATTREZZI E MATERIALI DI LAVORO NECESSARI
Cacciavite piatto piccolo
Attrezzi da dentista, se possibile
Tester
Pulitore di contatti
Pulitore freni/sgrassante
Nastro di carta
Carta smeriglio 1000
Grasso

TEMPO RICHIESTO: 1 ora
DIFFICOLTA': semplice

PARTI NECESSARIE
Nessuna

COSTO
Zero

VEICOLI DI PERTINENZA PER LA PROCEDURA: tutte dalla 944 MK II (02/1985) fino alla 968.

ARTICOLO DI SUPPORTO: https://www.clarks-garage.com/shop-manual/elect-20.htm

ESECUZIONE

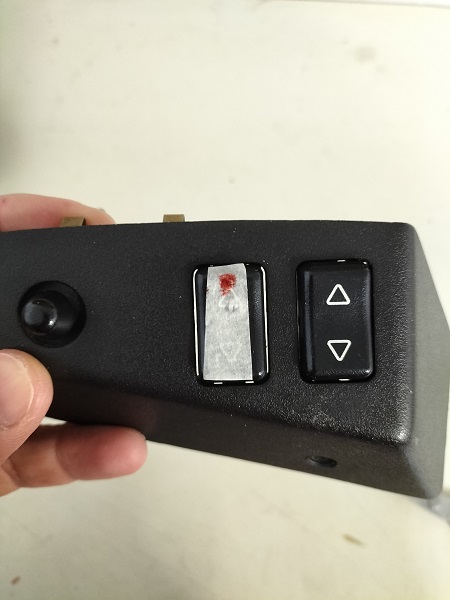

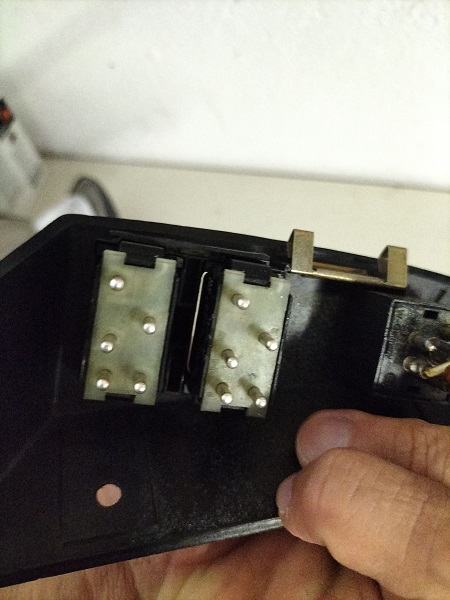

Smontate il pannello con l'interruttore danneggiato dalla portiera e con un pezzo di nastro di carta, segnate la parte che comanda la salita del vetro.

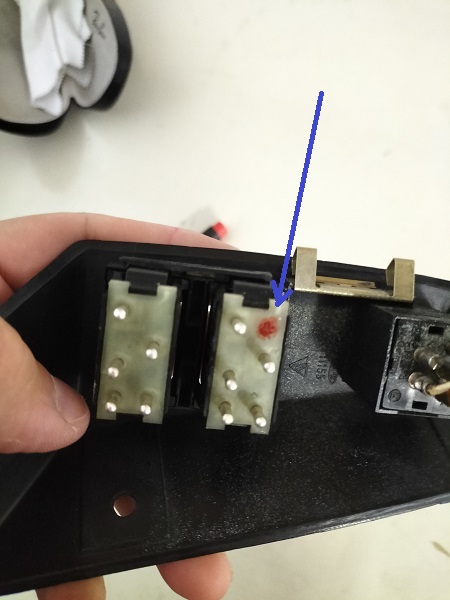

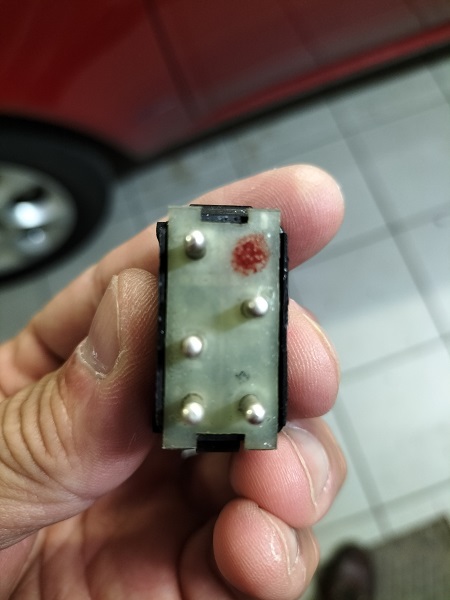

Anche dietro, con un pennarello marcate la parte corrispondente. I contatti sono asimmetrici, ma così è più facile.

Rimuovete l'interruttore dal pannello. Fate attenzione, sono plastiche che hanno 30/40 anni

Di solito i sintomi dell'interruttore rotto, oltre al non funzionamento del motorino, sono che resta incastrato e che non fa più "click" correttamente.

Se volete fare una verifica in più, nell'articolo allegato trovate la procedura di verifica con il tester.
NOTA: unica differenza rispetto all'articolo è che tra i contatti 1 e 4 e tra i contatti 2 e 5 si legge sempre circa 1 Ohm.

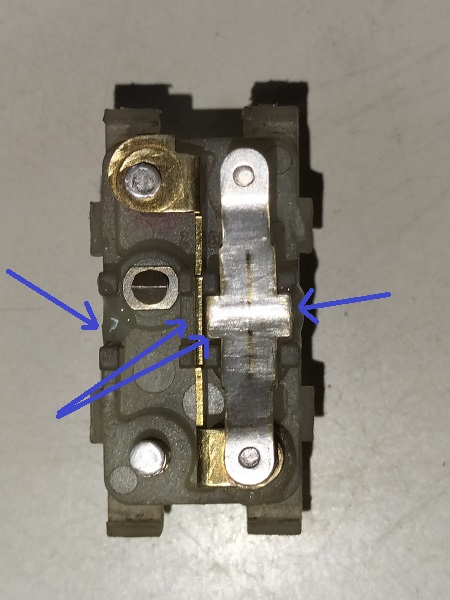

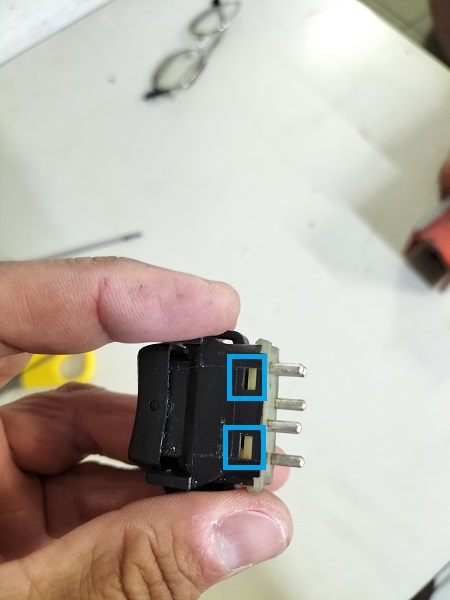

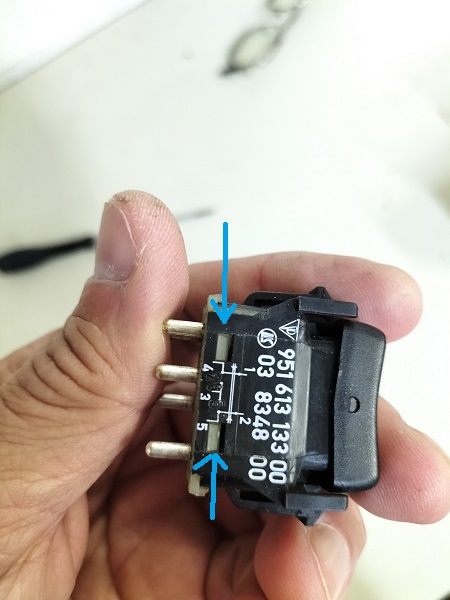

Aprite l'interruttore: per farlo, bisogna fare in modo di sollevare il "contenitore" in modo che le linguette, evidenziate nelle foto, passino sotto consentendo di sfilare i contatti

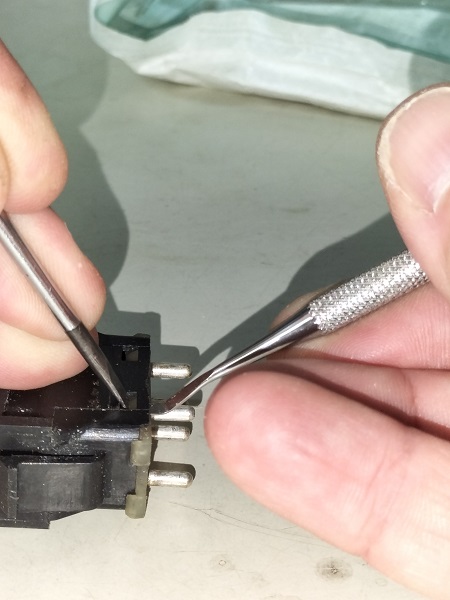

Per farlo, la maniera più delicata che ho trovato è stato sollevare la plastica in prossimità delle linguette con un attrezzo da dentista e, con un cacciavite piatto piccolo, spingere la "basetta" dei contatti in avanti quanto bastava per fare in modo che la linguetta non si riagganciasse. Questo su tutte e quattro le linguette. Anche qui, attenzione e delicatezza. Le plastiche sono vecchie.

Fatto questo si può aprire l'interruttore.
NOTA: si suggerisce di farlo all'interno di un contenitore e con delicatezza, così che eventuali pezzetti non schizzino via e si perdano.

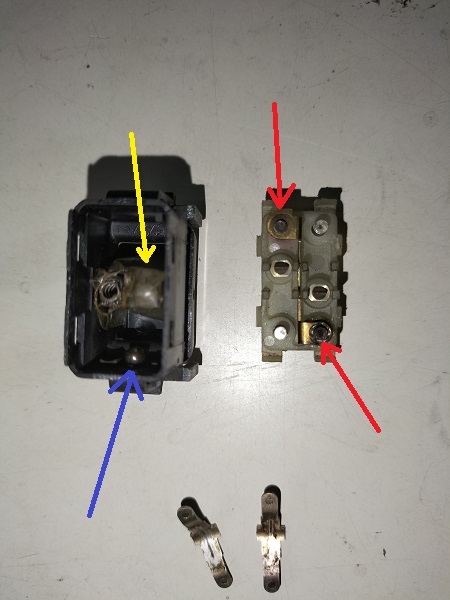

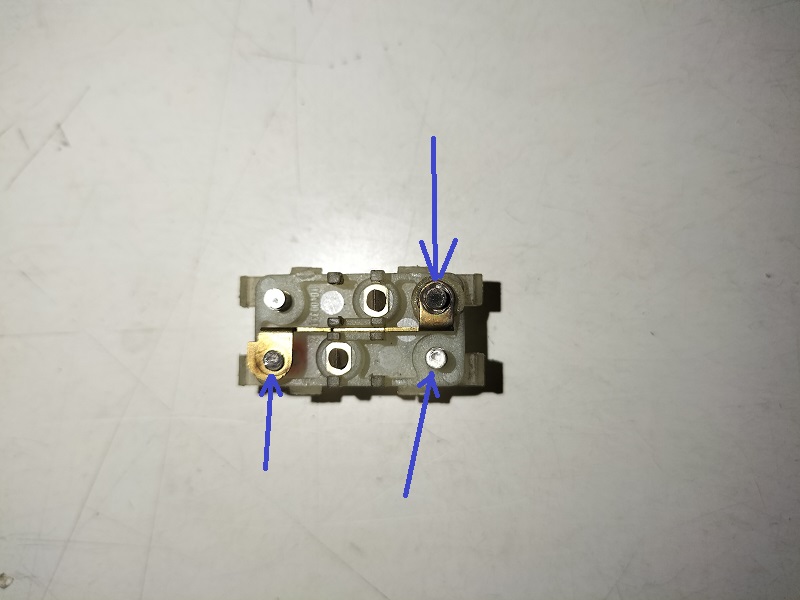

Questo è l'interruttore aperto: si noti la pallina metallica scappata dalla sua sede (origine del problema) evidenziata dalla freccia blu, un pezzo di scotch vecchio di chissà quanto che non c'entra nulla (freccia gialla) e due contatti ossidati (freccia rossa)

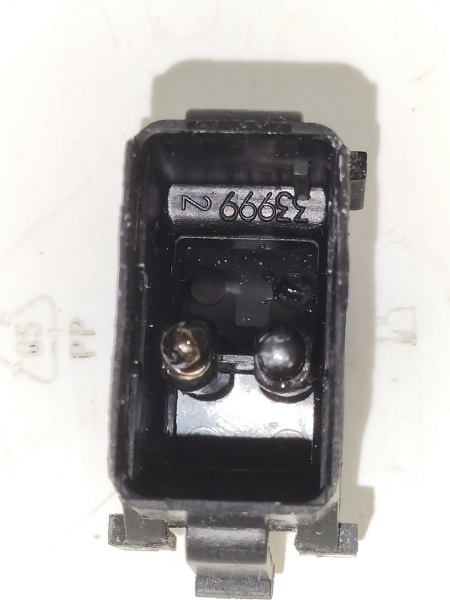

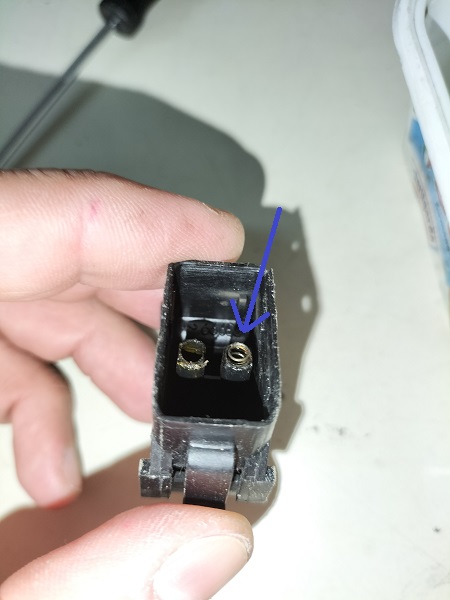

Nel contenitore, lato pulsante abbiamo l'altra pallina e le due mollettine (nella foto ne manca una perché l'avevo già rimossa)

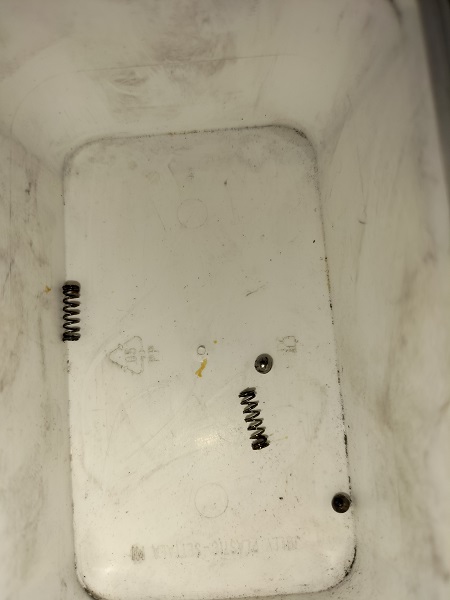

Mettete le palline e le molle in un contenitore dove potrete pulirle con il pulitore dei freni (o uno sgrassante)

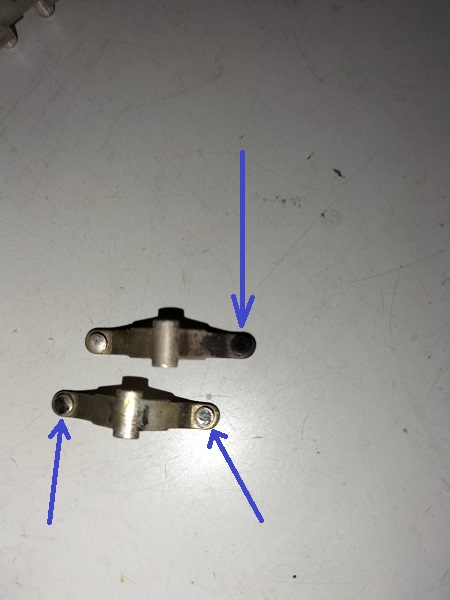

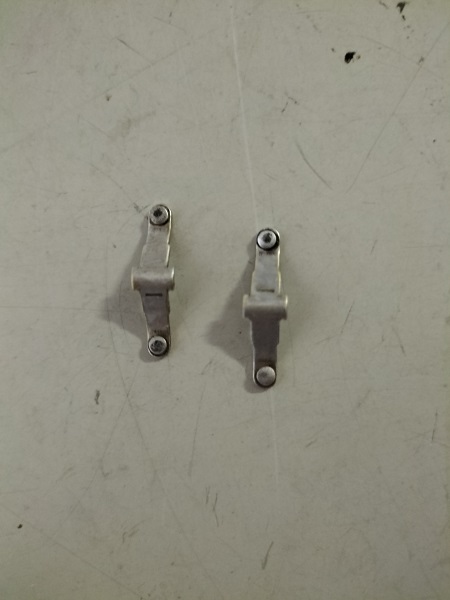

Qui vediamo i due bilancieri che chiudono i diversi contatti

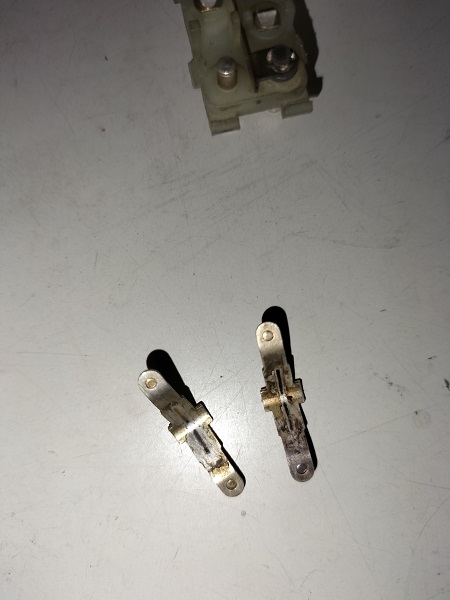

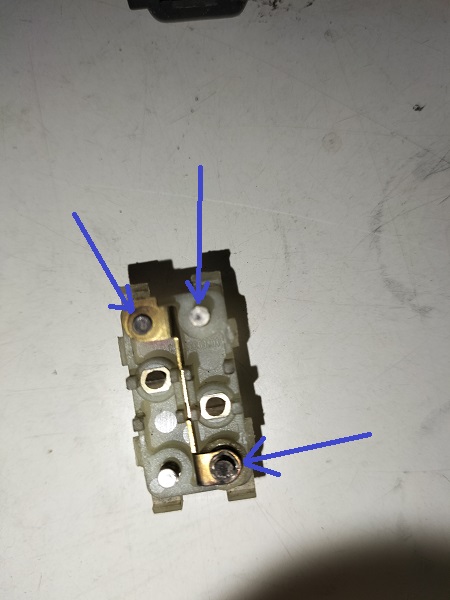

Qui si vedono i contatti ossidati

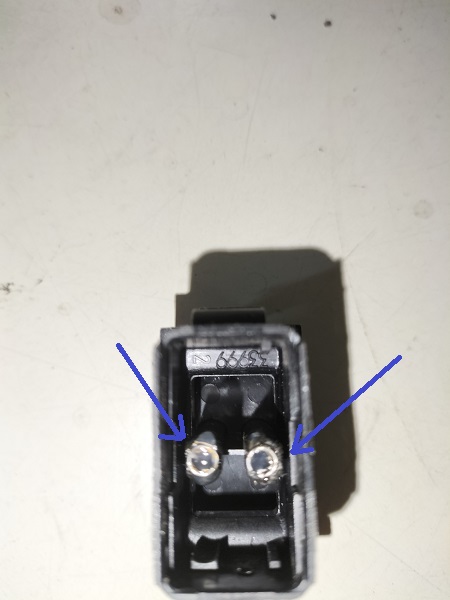

e ancora lato connettore, i contatti ossidati

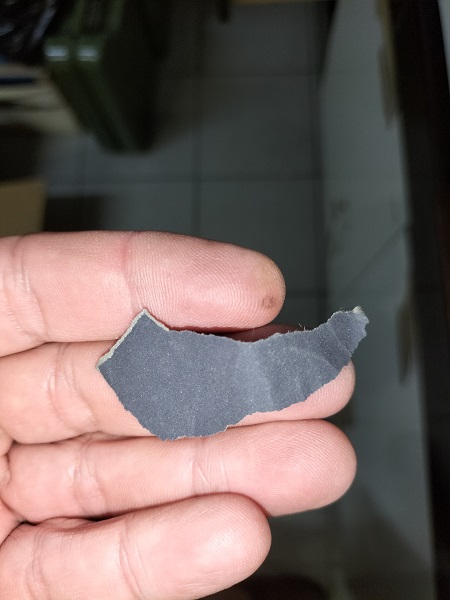

Con un pezzetto di carta smeriglio pulite tutti i contatti

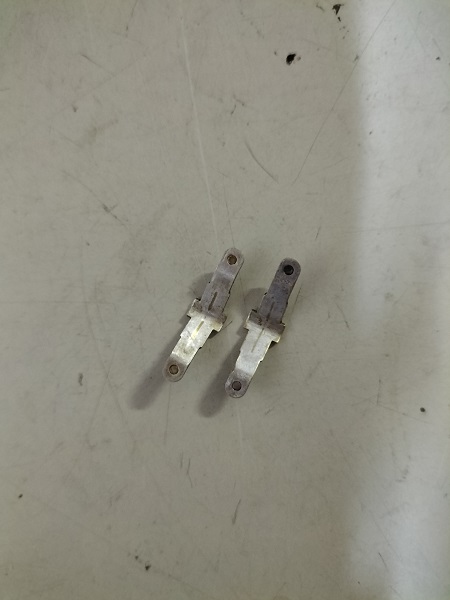

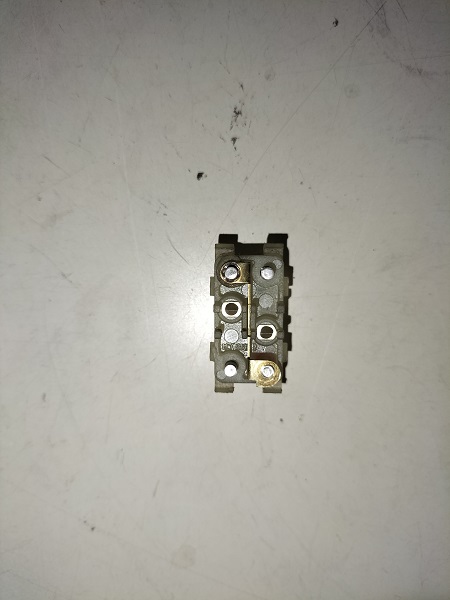

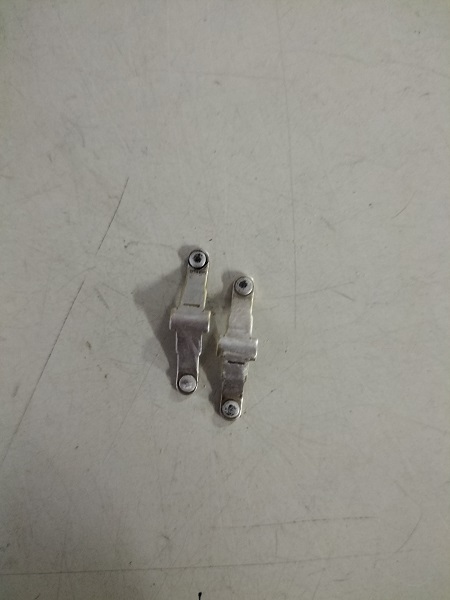

Il risultato è questo

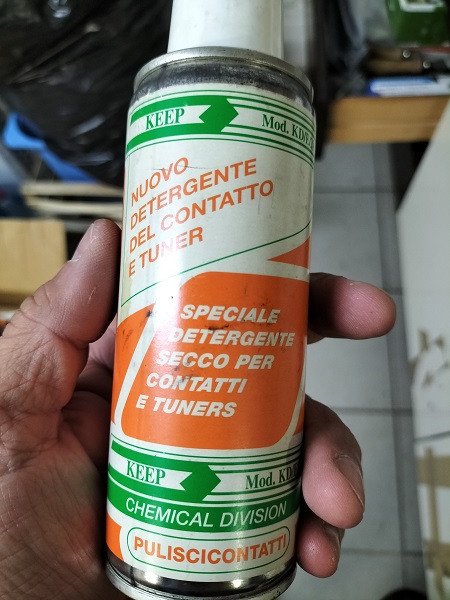

Con un detergente per conttatti e uno spazzolino da denti, pulite ulteriormente sia i bilancieri che la basetta porta contatti rimuovendo i residui della smeriglitura e pulendo ulteriormente i contatti

Si procede ora al riassemblaggio.

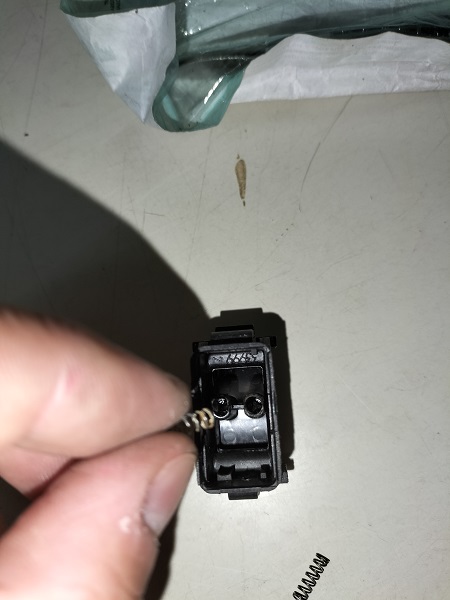

Infilate le molle nelle loro sedi

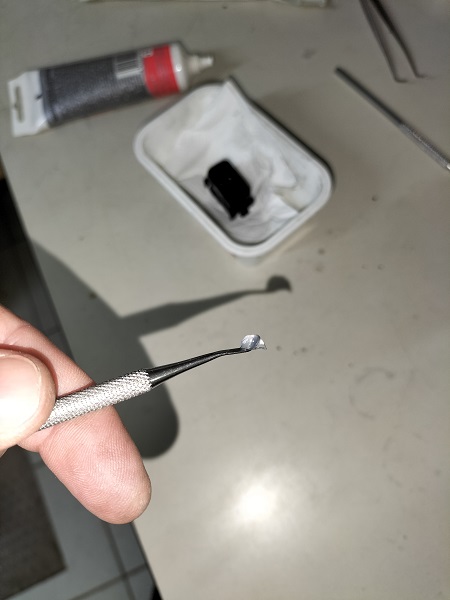

e, sulla cima, pplicate una quantità infinitesimale di grasso in modo che le sferette, una volta appoggiate, restino in posizione

Applicate il grasso (poco) nei punti di appoggio dei bilancieri in modo che, anche essi, restino in posizione

Sempre lavorando in un contenitore, richiudete l'interruttore (verificando prima il verso, usando i marcatori messi all'inizio).
Il suggerimento è di prendere le due parti e unirle in modo che si incontrino in orizzontale. Probabilmente dovrete ripetere l'operazione più volte, risistemando palline e/o bilancieri caduti dalla loro sede.

Una volta chiuso l'interruttore, riprovatelo con il tester e poi installandolo sull'auto (se vi sentite fortunati, installatelo direttamente).

Ho notato che, ora, il vetro sale e scende molto più velocemente di prima (non a livello di uno moderno, ma meglio di prima).
Farò la stessa manutenzione anche agli altri due interruttori.
