Ciao a tutti,
dopo aver trovato qualche alone di olio per terra, nella zona sotto alla giunzione tra la campana frizione e il motore, ho iniziato a indagare e ho trovato, "ai piani superiori" un trasudamento che cominciava a non essere più un semplice trasudamento e imbrattava tutto quello che c'era sotto.
Il punto esatto era la guarnizione in sughero che sta tra il contenitore dell'albero a camme e il coperchio posteriore da cui, credo, si sfila l'albero stesso in caso di necessità.
Il lavoro è INFAME perché non ci sono spazi adeguati per lavorare. Gli ingegneri Porsche hanno pensato che per sostituire quella guarnizione, tanto vale tirare giù la distribuzione, gli iniettori, smontare i tubi benzina e smontare tutto il contenitore facendo il cambio di tutte le guarnizioni al banco (very easy).
Qui un video che fa vedere l'operazione.
https://www.youtube.com/watch?v=XcOWZV7RK4I&list=PL166E868778988E51&index=24
In alternativa, si può tirare giù il motore.
Oppure, come ho fatto io, se avete mani piccole e INFINITA pazienza, potete fare il lavoro lasciando tutto com'è.
Disclaimer: questo scritto descrive come ho eseguito il lavoro sulla mia macchina. Non mi assumo la responsabilità di danni derivanti dall'esecuzione delle operazioni descritte sui propri veicoli.

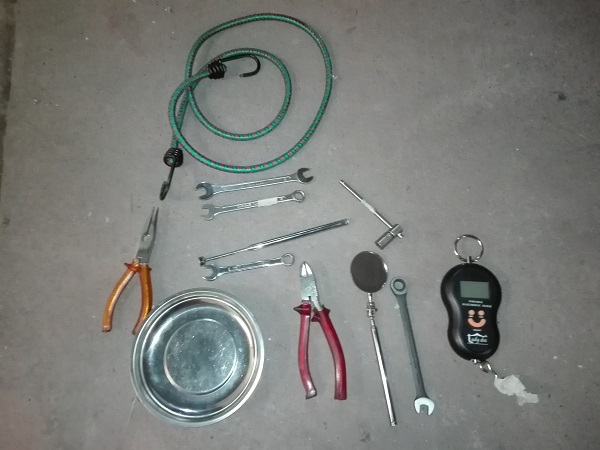

ATTREZZI NECESSARI
Tutte le chiavi da 10 mm che avete in casa, allo scopo di trovare quella che si adatta meglio, caso per caso. Idealmente una chiave corta
Pinza
Spatola da muratore (non c'è nella foto)
Martello (non c'è nella foto)
Elastico per portapacchi o simile
Specchietto
Tronchesino
Bilancia pesa bagagli
Magnete estensibile
Qualche fascetta elastica
WD40
Alcool
Tre/quattro litri di sudore
Due o tre bancali di pazienza
Mani piccole
TEMPO RICHIESTO: 3-5 ore, dipende, io ho dovuto fare prove e sperimentare.
PARTI NECESSARIE
guarnizione in sughero cod. OEM 928 105 189 02
tre rondelle elastiche cod. OEM N 012 226 5
adesivo per guarnizioni LOCTITE 3020
COSTO
parti Porsche 6€
Loctite 14,80 €
VEICOLI DI PERTINENZA: 944 2.5L, 944 2.5L Turbo, 924S
ESECUZIONE

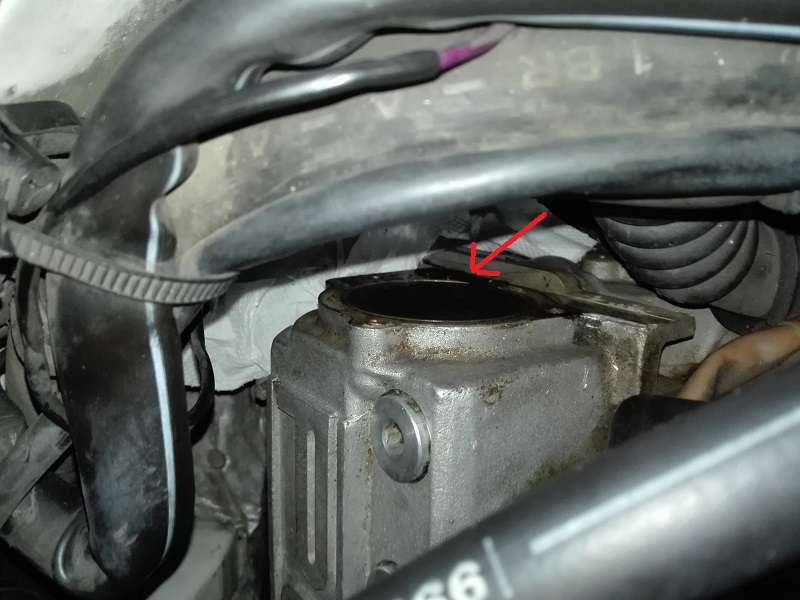

Il punto su cui si opera è questo

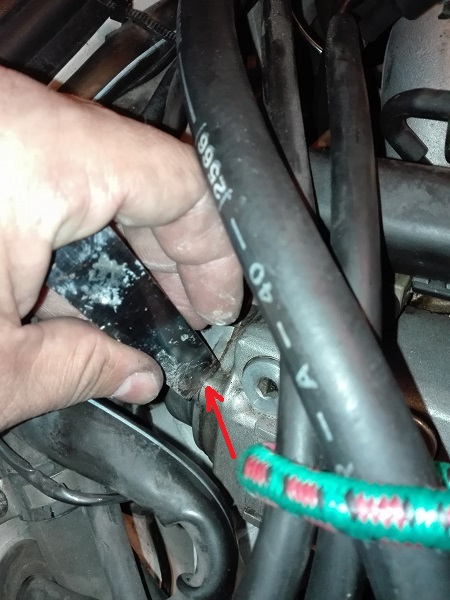

Come si vede, dietro, verso la paratia frangi fiamma, ci sono tubi e cavi a volontà che impediscono di raggiungere agevolmente le viti.

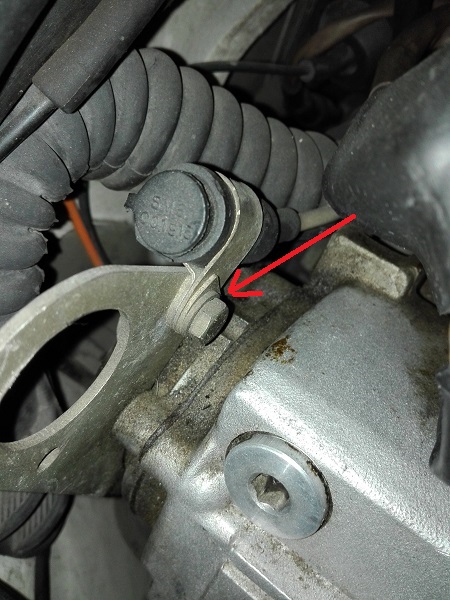

La guarnizione è quella indicata dalla freccia.
Per prima cosa rimuoviamo il sensore che, onestamente, non so quale sia (posizione dell'albero a camme?).
Fatto questo, tagliamo un po' di fascette elastiche che tengono i tubi e i cavi che ci impediranno di lavorare agevolmente.
A questo punto si tratta di individuare quale, tra le chiavi da 10 mm che avete a disposizione, vi permette di svitare le tre viti.

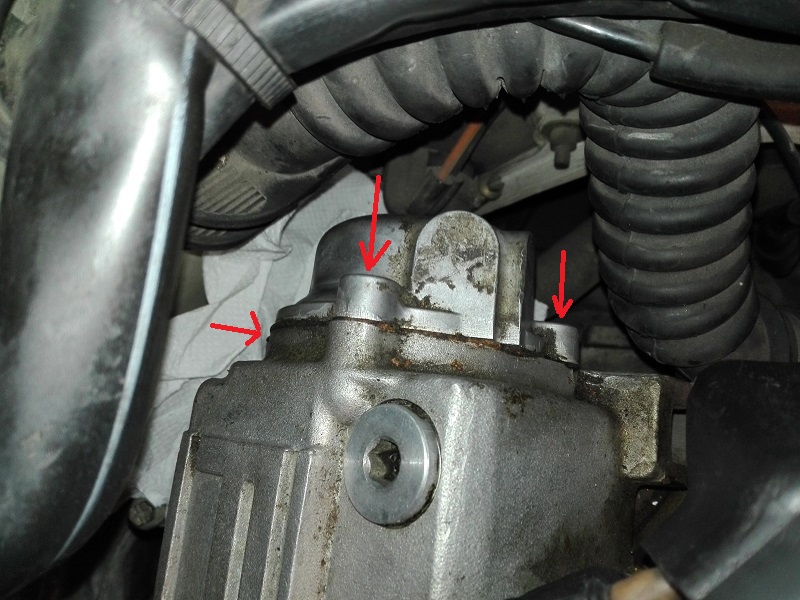

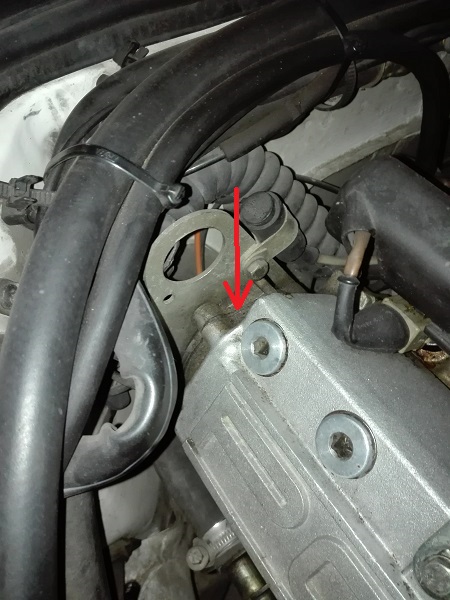

Anticipo una foto, fatta dopo aver svitato le viti, per mostrarne la posizione (dopo aver rimosso la flangia che si usa come punto di aggancio quando si rimuove il motore)
Prima di tutto ho cercato di pulire, con un po' di carta, tutto l'impiastramento che c'era, soprattutto nella parte inferiore, poi ho iniziato a svitare.
Io ho trovato le tre viti allentate (e questo contribuiva al trasudamento) e senza le rondelle elastiche che, sebbene mi sia stato suggerito di non mettere, nel PET sono presenti.

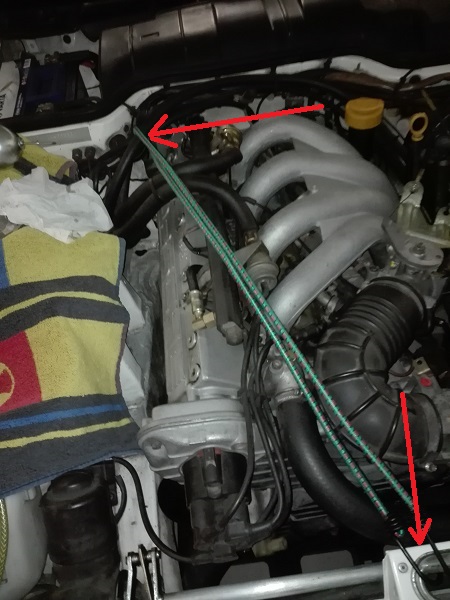

Per aiutarmi nell'operazione di rimozione delle viti, ho trovato utile aiutarmi con un elastico da porta pacchi per tenere spostati, in alcuni casi, tubi e cavi.
Dopo parecchie imprecazioni, sudore, graffi, chiavi cadute (qui può essere utile il magnete estensibile) sono riuscito a rimuovere le viti e la flangia (vedere foto sopra).
Fatto questo, il coperchio NON viene via. Per separarlo dal resto dell'auto, ho usato una spatola sottile, accuratamente pulita, e un paio di colpetti di martello.
Nella foto c'è una spatola da stuccatura, ma poi ho visto che era meglio usare una di quelle con il manico di legno. Scioccamente non ho fatto una foto.
Comunque, piazzandola come mostrato in foto (sulla guarnizione, non sulle parti in metallo) e dando un paio di colpetti leggeri con il martello, le due parti si separano.

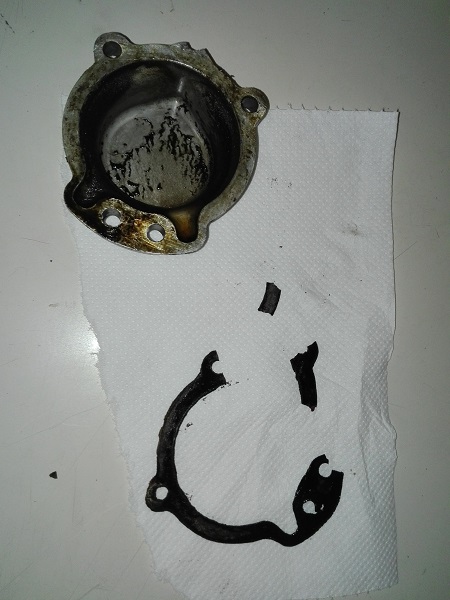

Il risultato è questo

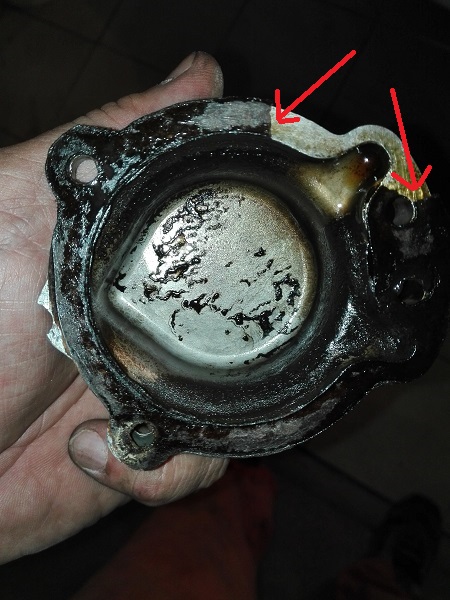

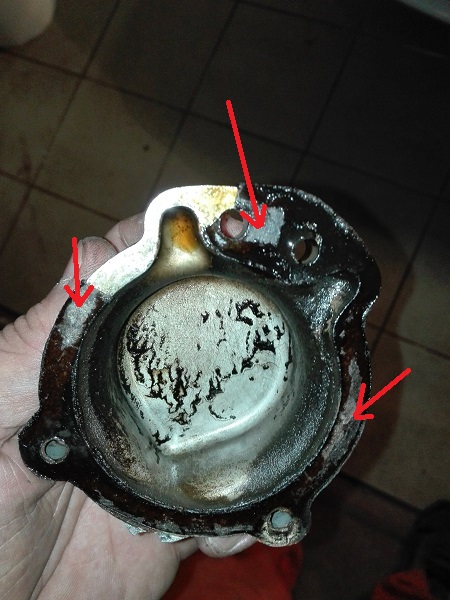

Come si vede, la vecchia guarnizione è secca e tagliata, infatti si è spezzata nel rimuovere il pezzo.
Con la spatolina da stuccatura e MOLTA attenzione si rimuove la vecchia guarnizione.
e utilizzando del WD40 si rimuove tutto l'olio e rimasto sul pezzo. Per rimuovere il velo di WD40 ho usato dell'alcool.

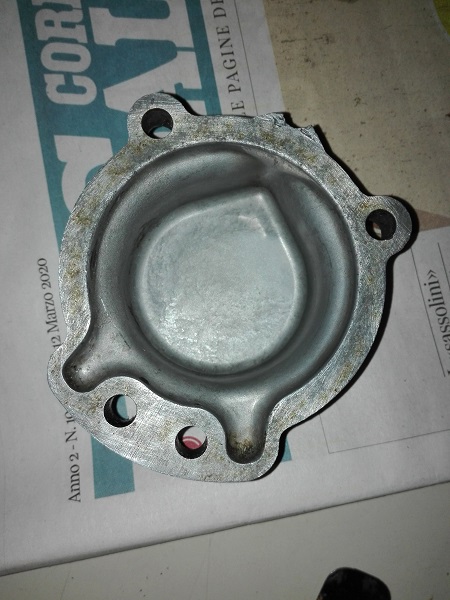

Il risultato finale è questo
Sul pezzo ho notato una lieve sbavatura che ho rimosso con un delicato colpetto di lima.
Fatto questo, passiamo sulla macchina, dove è rimasto un pezzo di guarnizione.

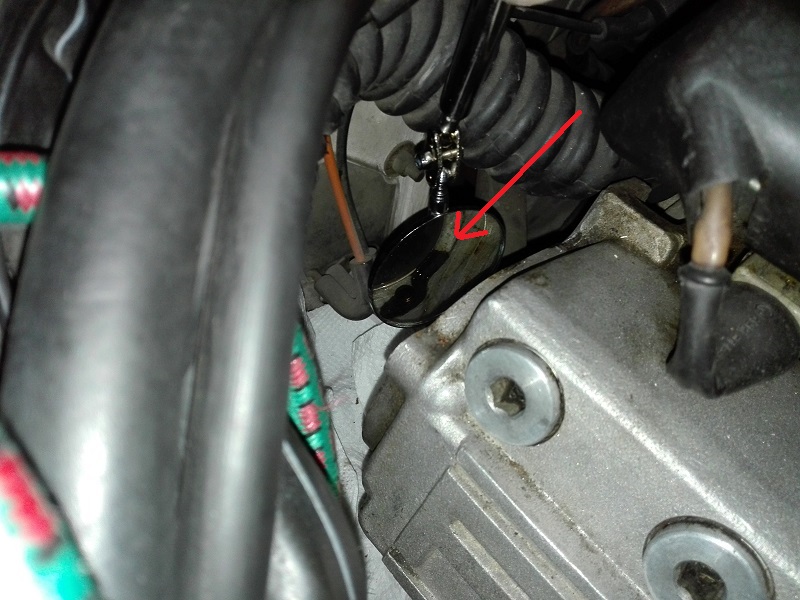

Lo si vede bene con uno specchietto e anche con una piccola acrobazia con il telefono.
Anche qui, con la spatola, pazienda e qualche accidente, sono riuscito a togliere il pezzetto di guarnizione, che era parecchio attaccato.
Anche qui, con uno straccetto, ho pulito e rimosso i residui oleosi.
Questo è il lavoro fatto domenica scorsa.
A questo punto era impossibile proseguire, perché tenere la guarnizione in posizione, assieme al tappo e alla flangia e pensare di infilare le viti nei buchi è semplicemente ridicolo.
Quindi in settimana mi sono procurato l'adesivo specifico per guarnizioni LOCTITE 3020 (400 ml la confezione più piccola... me ne sono rimasti 380 circa... se a qualcuno in zona Milano servisse, me lo dica).

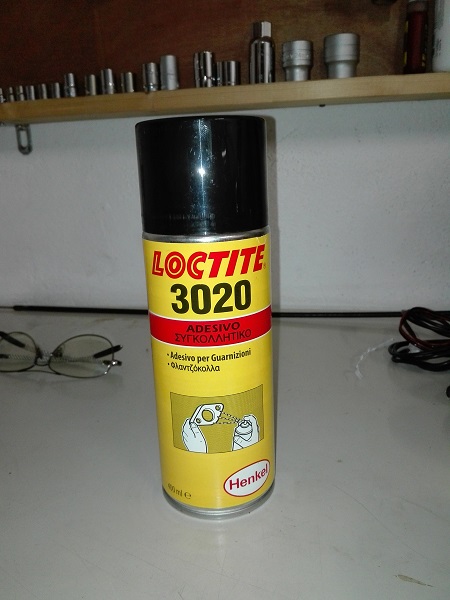

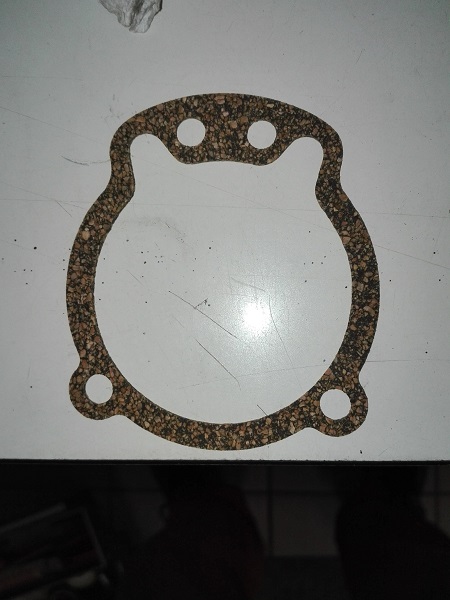

Vediamo una foto del prodotto e una della guarnizione

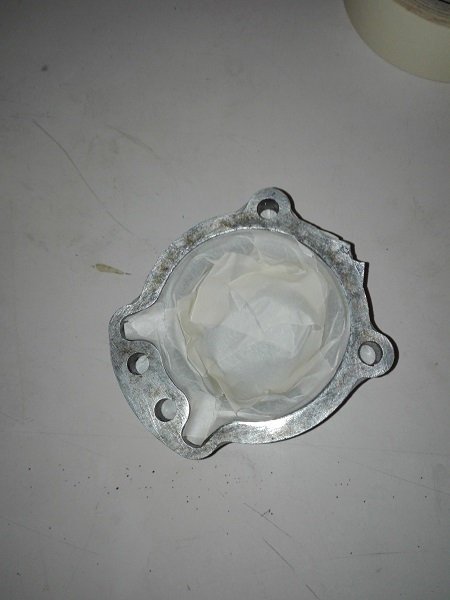

Questa mattina ho ricominciato, mascherando il tappo

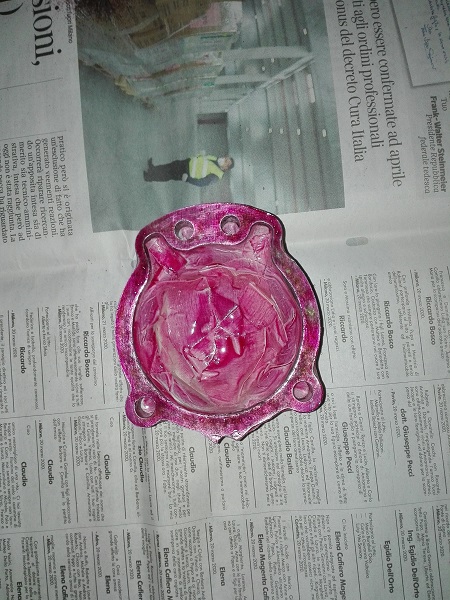

spruzzando un velo di adesivo (deve asciugare 10 minuti per non essere più liquido e diventare appiccicoso)

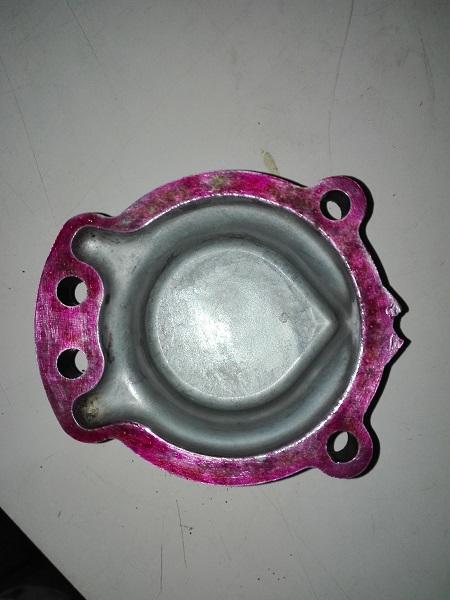

rimuovendo la mascheratura

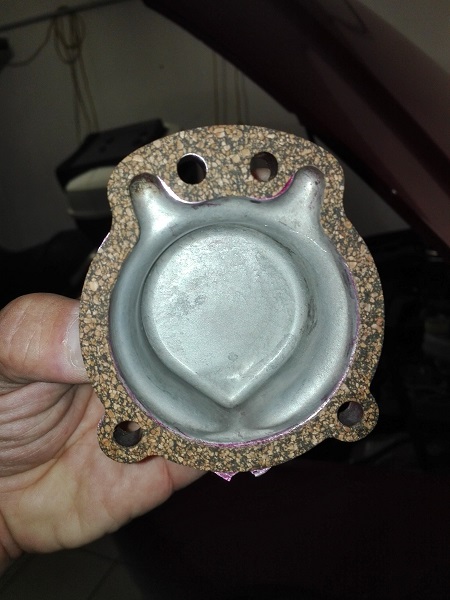

e applicando la guarnizione che, ora, resta attaccata in qualsiasi posizione
A questo punto diventa possibile, non facile, rimettere insieme tutto.
Si procede posizionando il coperchio, reggendolo con una mano da sotto, si aggiunge la flangia e si cominciano a mettere le viti partendo dalla superiore sinistra (guardando verso l'abitacolo), poi la superiore destra e, infine, quella inferiore.
Io, come detto all'inizio, ho trovato le viti allentate e senza rondelle elastiche. Mi è stato suggerito di non metterle ma, nel PET, sono indicate e, quindi, le ho messe.
Una volta puntate le viti, si cerca di avvitarle a mano fino a dove possibile. Poi, si ricomincia a imprecare con le chiavi, fino a serrarle un po', alternandosi su ognuna, in modo di premere i due pezzi insieme nel modo più uniforme possibile.
A questo punto, bisognerebbe serrare a 8 Nm con la dinamometrica, ma la sola idea di usare in quello spazio la dinamometrica è completamente comica!
Quindi, improvvisiamo!
8 Nm corrispondono a 0,815 Kgm (1 Kgm = 9,8 Nm), quindi 8 Nm/ 9,8 Nm/Kgm = 0,815 kgm.
Essendo le mie chiavi lunghe 10 cm (1/10 di metro), dovrò applicare una forza di 8,15 kg per serrare a 8 Nm o 0,815 kmg.

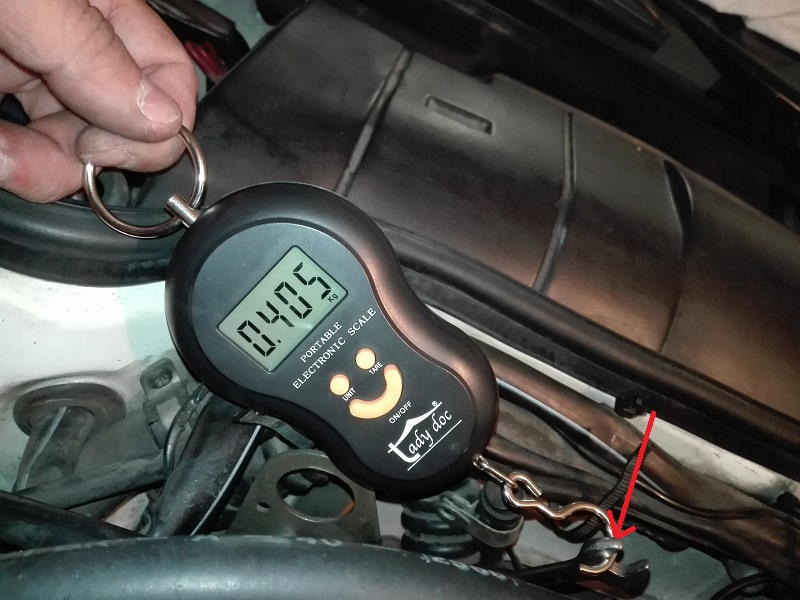

Quindi, con la bilancia per valigie, posizionando la chiave in modo opportuno ho serrato leggendo l'indicazione sul display (a turno sulle viti superiori e per gradi, prima 5 kg, poi 6, poi 7 poi 8).
Sulla vite inferiore ho usato una specie di cricchetto su cui ho fissato il gancio della bilancia, in modo da dare il solo serraggio finale (è troppo scomodo ripetere l'operazione più volte).
Fatto questo, si rimettono tubi e fili a posto, riagganciando le fascette e rimettendo quelle tolte, si riposiziona e fissa il sensore e si va a fare un giro.
Appena il motore si sarà raffreddato, controllerò di non avere un lago d'olio sotto all'auto :D
Ale
