Salve tutti, è un bel po' che non scrivo.
Questo periodo è perfetto per dedicarsi all'auto e quindi mi son deciso a fare qualche lavoretto (aggiornerò più avanti la discussione dedicata alla mia auto).
Mi sono deciso a far qualcosa per i tubi carburante e sono giunto alla conclusione che la cosa migliore è recuperare i raccordi attuali e sostituire i tubi in gomma presso qualche negozio di oleodinamica.
Siccome sono impazzito a trovare queste info voglio lasciare qualche dettaglio qua nel caso servisse a qualcuno.

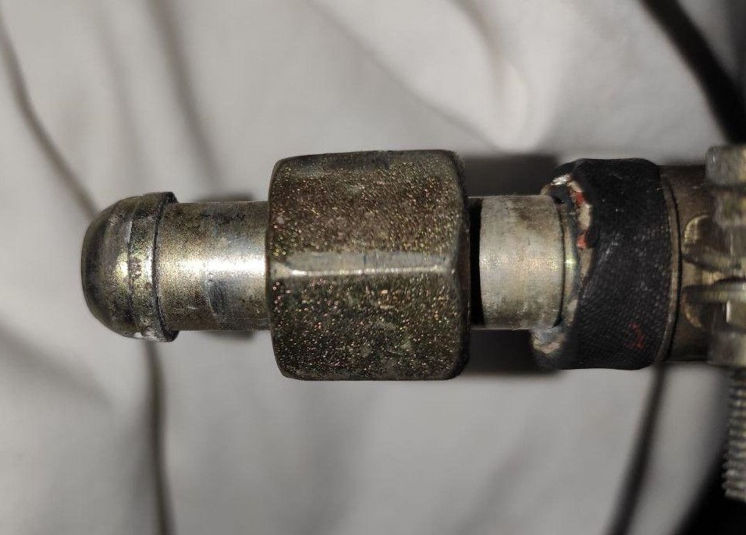

Il tipo di raccordi utilizzati come sapete sono questi:

Il filetto è metrico (M16x1,5) e la tenuta la fa la parte convessa (non conica come nei raccordi JIC o AN americani).

Questo tipo di raccordo è uno standard tedesco (DIN) e nello specifico DIN 3863 (DIN 3870 per il dado).
A quanto pare è difficile da reperire, da quanto ho capito, ai tempi, ha iniziato produrlo un'azienda tedesca che si chiama Cohline.

Ho trovato uno negozio online inglese che li vende:
https://www.cohpro.com/bent-tube-with-swivel-nipple-9-10mm-hose-m16.html
https://www.cohpro.com/angle-piece-6mm-id-pa-tube-m16x1-5.html

Qua invece un catalogo:
http://www.cohline-uk.net/AFHC_2013_Teil_3.pdf

I kit di trasformazione per utilizzare i raccordi AN americani usano degli adattatori tipo questo (foto trovata online):

Non ne ho trovati altri oltre quelli venduti da Lindsey Racing.

Se avete qualche altra info da aggiungere fatevi sotto

Un buon maestro non si dimentica di essere anche un buon allievo.

Roberto (gnoppo)
Porschista attivo
Username: gnoppo

Messaggio numero: 2090
Registrato: 01-2015

Inviato il mercoledì 13 maggio 2020 - 22:24:

Grazie Denis. Sempre utile.
Non ho capito perché se stai cambiando solo i tubi hai cercato info su raccordi.
Non hai recuperato i raccordi esistenti?

Fabio R. (fabio70r)
Porschista attivo
Username: fabio70r

Messaggio numero: 3806
Registrato: 01-2011

Inviato il mercoledì 13 maggio 2020 - 23:13:

I tubi andrebbero cambiati in tutte le auto precedenti alle marmitte catalitiche
Perché la benzina senza piombo è deleteria per loro

Iscriviti al mio canale video Motorfab 70
https://m.youtube.com/channel/UCcFbvD0ZBBpTBU9VC4__nfA/feed

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 150
Registrato: 05-2015

Inviato il mercoledì 13 maggio 2020 - 23:27:

citazione da altro messaggio:
Non ho capito perché se stai cambiando solo i tubi hai cercato info su raccordi.
Non hai recuperato i raccordi esistenti?

Inizialmente volevo cambiare tutto, compresi i raccordi, quindi dovevo documentarmi su che tipo di raccordi fossero.
Pian piano mi son accorto che questi benedetti raccordi non assomigliano a nessun tipo di raccordo comune, alla fine più per sfida che utilità non mi sono arreso e sono riuscito a identificarli.
Quindi alla fine, siccome sono ancora buoni, ho deciso che mi terrò stretti i raccordi che ho sulla macchina e cambierò solo i tubi.
Siccome ci ho perso un po' di tempo a cercare queste info le ho messe qua per rendere la vita più facile a chi si fosse ritrovato nella mia stessa situazione.}

(Messaggio modificato da maniron il 13 maggio 2020)

Un buon maestro non si dimentica di essere anche un buon allievo.

Alessandro (alexgt)
Utente registrato
Username: alexgt

Messaggio numero: 42
Registrato: 02-2019

Inviato il giovedì 14 maggio 2020 - 11:53:

io sto meditando di prendere questi https://www.lindseyracing.com/LR/Parts/944FUELLINES.html

Costano parecchio, ma sembrano ben fatti

nic65 (nic65)
Porschista attivo
Username: nic65

Messaggio numero: 1576
Registrato: 06-2016

Inviato il giovedì 14 maggio 2020 - 13:16:

Azz, più spedizione, dazi e mazzi...

nel posto giusto al momento giusto

Alessandro (alexgt)
Utente registrato
Username: alexgt

Messaggio numero: 43
Registrato: 02-2019

Inviato il giovedì 14 maggio 2020 - 14:42:

citazione da altro messaggio:
Azz, più spedizione, dazi e mazzi...

Eh già.
In diversi forum americani li hanno montati e si trovano bene.
Ci mancherebbe altro, con quel che costano

In Europa non ho trovato nessuno che li fa uguali

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 151
Registrato: 05-2015

Inviato il giovedì 14 maggio 2020 - 15:56:

citazione da altro messaggio:
In Europa non ho trovato nessuno che li fa uguali

Ma in realtà sono dei comuni tubi in treccia e raccordi AN in alluminio, li trovi anche qua tranquillamente, il problema è adattare i raccordi AN a quelli DIN 3863.

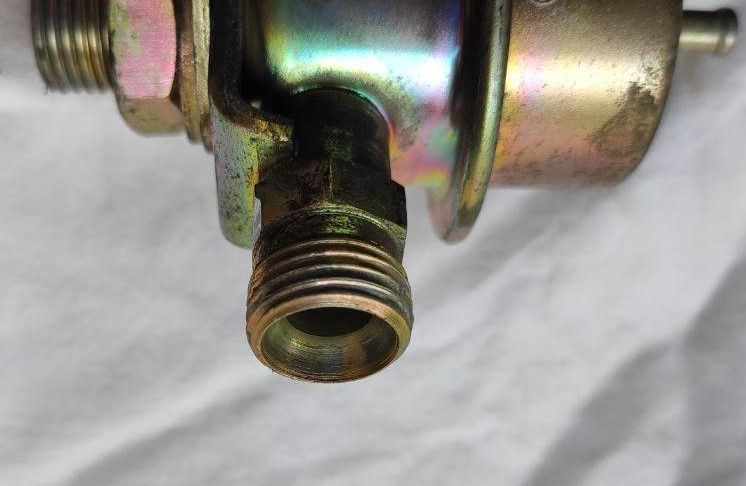

Il kit di Lindsey Racing ha in più questo adattatore:

Poi boh, mi da fastidio usare tubi in pollici su un'auto dove tutto il resto è metrico

(Messaggio modificato da maniron il 14 maggio 2020)

Un buon maestro non si dimentica di essere anche un buon allievo.

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 152
Registrato: 05-2015

Inviato il giovedì 14 maggio 2020 - 16:04:

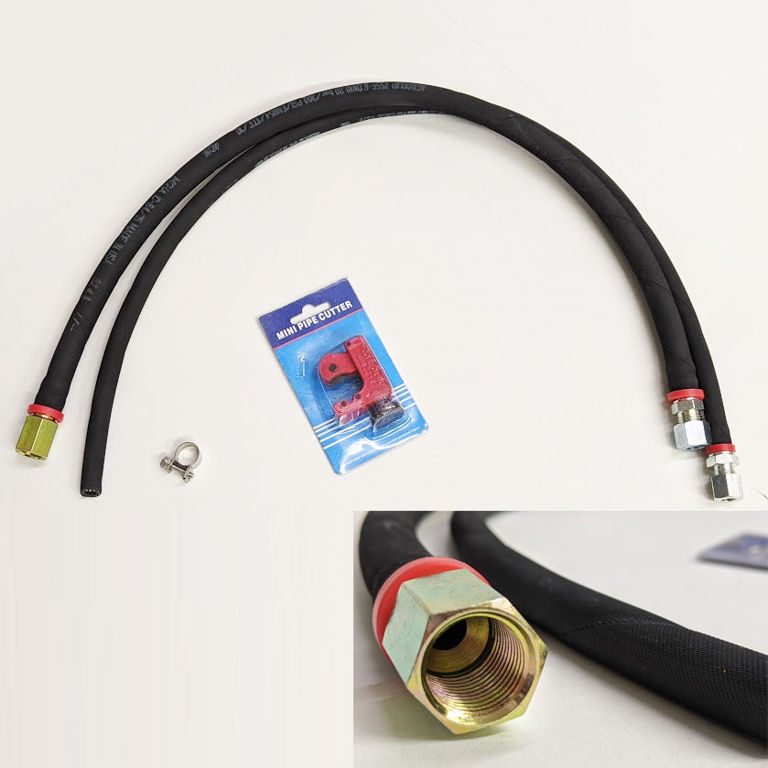

Un altro kit abbastanza diffuso è questo:
http://rennbay.com/Fuel-System/944-Fuel-Line-Kit-1983-1989.html

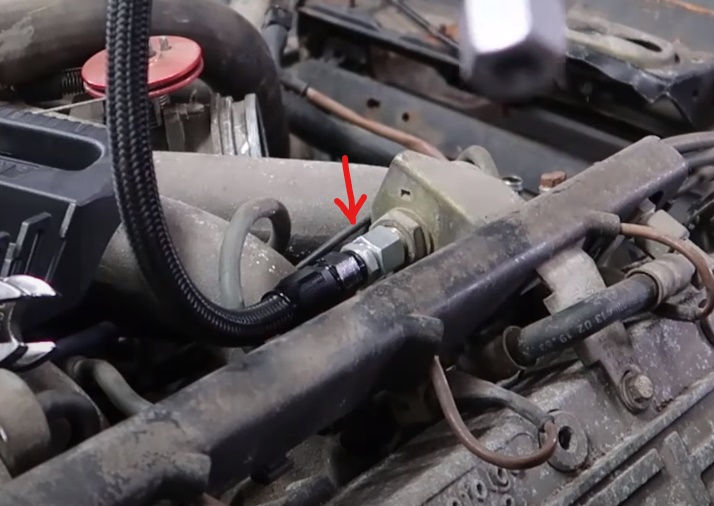

Ma, da come si può notare in questa foto, ha un raccordo con filetto metrico ma senza la parte convessa che si accoppia con quella concava sul regolatore. Almeno così mi sembra dalla foto qua sotto, magari è la prospettiva che mi frega:

Un buon maestro non si dimentica di essere anche un buon allievo.

Alessandro (alexgt)
Utente registrato
Username: alexgt

Messaggio numero: 44
Registrato: 02-2019

Inviato il giovedì 14 maggio 2020 - 16:06:

http://www.arnnworx.com/catalog/index.php?main_page=page&id=17&chapter=1

Hai già visto qui, immagino

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 153
Registrato: 05-2015

Inviato il giovedì 14 maggio 2020 - 20:14:

citazione da altro messaggio:
Hai già visto qui, immagino

Sì ho visto, usa questo tipo di connettori:
https://www.landefeld.com/cgi/main.cgi?DISPLAY=suche&filter_suche_suchstring=Pus h-Lok

Sono interessanti perchè non necessitano di crimpaggio.}

Un buon maestro non si dimentica di essere anche un buon allievo.

Roberto (gnoppo)
Porschista attivo
Username: gnoppo

Messaggio numero: 2092
Registrato: 01-2015

Inviato il giovedì 14 maggio 2020 - 22:58:

Questa volta andrei in Porsche...

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 154
Registrato: 05-2015

Inviato il giovedì 14 maggio 2020 - 23:59:

citazione da altro messaggio:
Questa volta andrei in Porsche...

Ovviamente questa è la soluzione più immediata.
Ma in questo caso sono propenso a farli realizzare su misura per vari motivi:
-preferisco avere i raccordi di transizione tra tubo rigido e flessibile fuori dal vano motore (anche perché gli originali sono vicinissimi ai collettori di scarico)
-preferisco avere dei tubi più lunghi in modo da non farli passare sopra i collettori di scarico
-gli originali in totale vengono 530€ (fonte Rosepassion, in Porsche non so)
-con i soldi del punto precedente saltano fuori dei signori tubi benzina custom

(Messaggio modificato da maniron il 15 maggio 2020)

Un buon maestro non si dimentica di essere anche un buon allievo.

nic65 (nic65)
Porschista attivo
Username: nic65

Messaggio numero: 1580
Registrato: 06-2016

Inviato il venerdì 15 maggio 2020 - 00:20:

quello della foto sopra mi sembra di quelli con superficie corretta,poi si puo' sempre scrivere al venditore….
dovrei fare anch'io la stessa operazione ai miei tubi che hanno quanto l'auto…credo che un dremel,un po' di tubo e qualche buona fascetta si faccia tutto(Bussino aveva documentato la cosa)

nel posto giusto al momento giusto

andrea70 (andrea70)
PorscheManiaco vero !!
Username: andrea70

Messaggio numero: 5922
Registrato: 11-2005

Inviato il venerdì 15 maggio 2020 - 08:59:

Solo per vostra info
La Cohline è il fornitore di tubi flessibili (benzina e olio) di Porsche dagli anni 60.
Confermo che anche per le 911 trovare i tubi con i terminali a giusti (logo giusto ecc) è difficile.
Infine su molto particolari Rosepassion ti da dei ricambi non originali. Consiglio sempre di andare in CP. spesso si hanno sorprese positive.

[!] Questo utente ha superato il limite di msg concessi ai NON soci. Consigliamo di iscriversi o rinnovare la quota del Pimania Club!

Tonino (amfcsl)
Utente registrato
Username: amfcsl

Messaggio numero: 191
Registrato: 06-2008

Inviato il lunedì 18 maggio 2020 - 00:56:

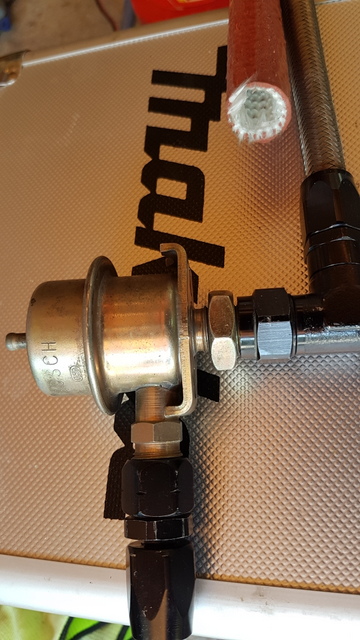

Io me li sono fatti da solo così
http://www.porschemania.it/discus/messages/6/861597.html

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 156
Registrato: 05-2015

Inviato il lunedì 18 maggio 2020 - 10:12:

citazione da altro messaggio:
Io me li sono fatti da solo così
http://www.porschemania.it/discus/messages/6/861597.html

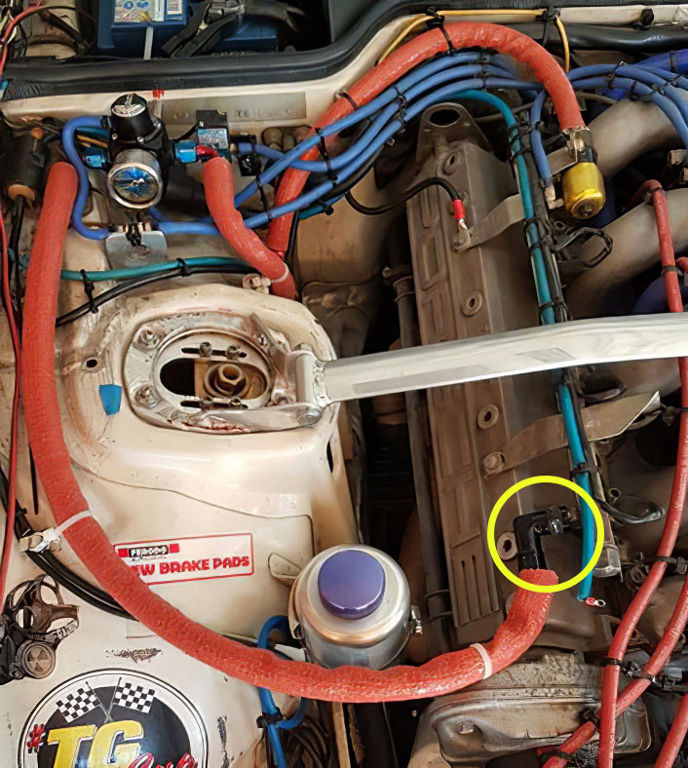

Da quel che vedo hai cambiato ammortizzatore di pulsazioni e regolatore di pressione ma la cosa più importante è:
che raccordo hai usato qua?

Non c'entra niente ma i tubi siliconici per il vuoto che hai usato, hanno diametro interno da 4mm giusto?

Un buon maestro non si dimentica di essere anche un buon allievo.

Tonino (amfcsl)
Utente registrato
Username: amfcsl

Messaggio numero: 193
Registrato: 06-2008

Inviato il martedì 19 maggio 2020 - 15:58:

https://www.giefferacing.com/it/tutti-i-prodotti/tubi-e-raccordi/serie-200-per-impianti-olio-benzina/raccordi-riutilizzabili-49/
I tubi di silicone sono da 4

Renzo V. (renzo_)
Utente registrato
Username: renzo_

Messaggio numero: 141
Registrato: 10-2014

Inviato il giovedì 21 maggio 2020 - 20:01:

tutte info magistrali grazie

due Porsche sono Meglio di Una

Denis L (maniron)
Utente registrato
Username: maniron

Messaggio numero: 157
Registrato: 05-2015

Inviato il sabato 23 maggio 2020 - 22:44:

Grazie per le info Tonino

Un buon maestro non si dimentica di essere anche un buon allievo.

Alessandro (aleb)
Porschista attivo
Username: aleb

Messaggio numero: 1166
Registrato: 03-2015

Inviato il giovedì 27 aprile 2023 - 19:40:

Ciao, riapro questo thread.

Sto facendo fare dei grossi lavori sulla Bianca, in particolare frizione, risoluzione trasudamenti vari, sostituzione manicotti acqua, tubi dei freni (ok, qualcosa potevo fare io ma essendo già sul ponte per le cose più grosse, tanto è valso fare anche le cose minori) e, rullo di tamburi, sostituzioni delle linee benzina (pompa, filtri, tubi tra serbatoio, filtro, pompa e linee di metallo) e vorrei (dovrei) cambiare anche i tubi che arrivano allo smorzatore di pulsazioni e al regolatore di pressione.

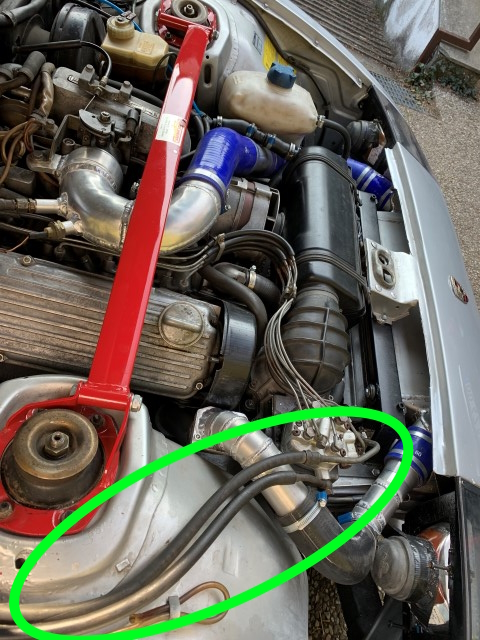

Essendo la mia un'auto pre 87, i tubi che partono dai regolatori di pressione e smorzatore sono un pezzo unico con le linee metalliche che vanno fino al retro della macchina NONOSTANTE il PET in Porsche, per tutti i modelli (83, 85/2, Turbo e post 87) dica che ci sono "spezzati" e uniti alle linee di metallo con un raccordo.

Ora, senza commentare la genialità progettuale di una cavolata del genere ho varie opzioni:
1) lasciare le cose come sono... i tubi hanno 38 anni, non sarei propenso a optare per questa
2) comprare i tubi in gomma aggiornati, le linee in metallo aggiornate, far abbassare il ponte posteriore per sostituire queste ultime ed avere la soluzione "certificata Porsche" (costo 1000 euro di pezzi, più manodopera abbassamento/rimontaggio ponte posteriore, imprevisti). Non commento
3) Kit lindsey racing o simili (o tubi custom): a parte la sbattita di importare dagli US del materiale, sembrerebbe la soluzione più sensata (almeno economicamente)

Qualcuno ha esperienze recenti in merito e notizie sull'affidabilità dei kit americani?

Cosa fareste al mio posto?

Grazie.
A.

C'è chi ha cervello e chi ha la testa disabilitata.

24CT (24ct)
Porschista attivo
Username: 24ct

Messaggio numero: 3244
Registrato: 04-2014

Inviato il venerdì 28 aprile 2023 - 01:04:

Ale: attenzione alle importazioni perché i parrucconi della ADM su indicazione dei mangiapatatine della POVEUROPA hanno introdotto da un annetto a questa parte (luglio 2022) il Controllo Radiometrico su parecchie nomenclature doganali; tra queste, materiale relativo a sospensioni, freni ecc. Per l'espletamento della pratica i transitari doganali (leggi FedEx eccetera) applicano un sovrapprezzo STELLARE.

Un amico che importa abitualmente ricambi per Corvette d'epoca mi dice che l’ufficio preposto alle operazioni sdoganali di FedEx ha confermato che il controllo radiometrico viene eseguito su TUTTI i componenti di importazione extra UE con codice doganale 8708x, indipendentemente dal fatto che il bene sia stato acquistato da un privato o da un’azienda. Costo dell'operazione € 170,00 a spedizione.

C'è da sperare che le linee carburante in questione non rientrino nell'elenco, che si può trovare in G.U. all’articolo 72 e all’Allegato 2 dell'Allegato XIX del Decreto Legislativo n. 101/2020. Sì ho scritto giusto, l'allegato dell'allegato!

“Il mondo non è minacciato dalle persone che fanno il male, ma da quelle che lo tollerano” - Albert Einstein.

Alessandro (aleb)
Porschista attivo
Username: aleb

Messaggio numero: 1167
Registrato: 03-2015

Inviato il venerdì 28 aprile 2023 - 03:12:

Grazie della segnalazione.

Sembra che nella categoria 8708 non siano elencati tubi carburante di sorta

https://www.taricsupport.com/nomenclature/it/8708999790.html#:~:text=8708%209997 %2090%20%2D%20Parti%20ed,%2C%20altri%2C%20altri%20%E2%80%93%20Taric%20Support

Comunque viviamo in un mondo mica tanto normale

C'è chi ha cervello e chi ha la testa disabilitata.

nic65 (nic65)
Porschista attivo
Username: nic65

Messaggio numero: 2284
Registrato: 06-2016

Inviato il venerdì 28 aprile 2023 - 09:41:

da Lindsay ho acquistato il kit tubazioni acqua in silicone,
per i tubi benzina ho semplicemente rimosso le crimpature tra le parti gomma/metallo e sostituito il solo tubo con altro adeguato e normali fascette a vite,semplice ed indolore

nel posto giusto al momento giusto

marco (gm74)
Porschista attivo
Username: gm74

Messaggio numero: 2340
Registrato: 11-2008

Inviato il venerdì 28 aprile 2023 - 09:43:

Beh che questo mondo sia malato, direi che è insindacabile
Certe cose gridano vendetta

Venendo al problema, se la tua macchina è sempre stata in uso regolare, pur se sporadico, e non hai segnali visivi di deterioramento, non ti mettere in una gita impegnativa
Mia opinione data senza aver visto il problema o averlo studiato nel dettaglio

Alessandro (aleb)
Porschista attivo
Username: aleb

Messaggio numero: 1168
Registrato: 03-2015

Inviato il venerdì 28 aprile 2023 - 10:22:

Ciao, grazie dei suggerimenti.

Marco: purtroppo temo che il tubo di mandata si stia deteriorando. Mi è capitato (non sempre) di trovarlo umido vicino alla crimpatura dove si innesta sullo smorzatore di pulsazioni. Sinceramente, a questo punto, non lo ritengo affidabile

Nicola: per l'importazione (dogana, dazi -che credo sotto i 150 € non siano dovuti) come hai fatto?

Ale

C'è chi ha cervello e chi ha la testa disabilitata.

luca (piggdekk)
Porschista attivo
Username: piggdekk

Messaggio numero: 2042
Registrato: 02-2010

Inviato il venerdì 28 aprile 2023 - 11:25:

Ale,
non so quanto ti importi della originalità, ma non potresti fare o far fare le tubazioni da goodridge o qualcuno del settore? Praticamente tutte le auto da competizione usano tubazioni fatte su misura. Goodridge e molti altri producono il materiale necessario, e se li contatti direttamente e gli mandi un campione quasi sempre sono in grado di riprodurlo. Io l'ho fatto spesso per i freni, ma possono farlo anche per olio/benzina.
L'unico problema potresti averlo se Porsche usa dei raccordi proprietari.
luca

[!] Questo utente ha superato il limite di msg concessi ai NON soci. Consigliamo di iscriversi o rinnovare la quota del Pimania Club!

nic65 (nic65)
Porschista attivo
Username: nic65

Messaggio numero: 2285
Registrato: 06-2016

Inviato il venerdì 28 aprile 2023 - 11:29:

i kit erano per 2 vetture,ho pagato dazio e pure salato,all'incirca un 35-40% del valore della merce,le TX oltreoceano vantano molti cultori e tanto materiale "speciale" arriva solo da la

nel posto giusto al momento giusto

Max 007 (max007)
Porschista attivo
Username: max007

Messaggio numero: 3673
Registrato: 05-2008

Inviato il venerdì 28 aprile 2023 - 11:47:

Io ho avuto un "trasudamento" trasformatosi poi in perdita vera e propria, prima all'uscita del serbatoio, dove ho semplicemente sostituito il tubo dalla pompa alla conduttura in ferro con un tubo apposito e due fascette nuove, con un a spesa ridicola
Poi mi sono accorto che avevo una perdita (piu che perdita, un vero e proprio getto!) dal raccordo nel vano motore....proprio sul lato turbina....
Ho fatto rifare i due pezzi di tubo con relativi raccordi nuovi da un produttore della zona molto bravo.
Non sono marchiati Porsche, ma... con 50 euro ho fatto tutto!

Live Your Life - Run Your Race

Alessandro (aleb)
Porschista attivo
Username: aleb

Messaggio numero: 1169
Registrato: 03-2015

Inviato il venerdì 28 aprile 2023 - 12:34:

Ciao Max,
grazie dell'informazione.
Io ho comprato tutti i tubi "posteriori" nuovi originali.
Per quanto riguarda quelli anteriori, forse (sono in attesa di una conferma) ho trovato nel PET quello che Porsche intende come "Kit di sostituzione" senza nominarlo come tale. Visto l'errore progettuale, probabilmente si vergognavano pure della soluzione.
Se mi confermano l'ipotesi, condividerò qui codici e spiegazioni.

Anche io propenderei per una soluzione creata da un produttore locale ma, qui a Milano e dintorni, non ho trovato nessuno ed essendo a corto di tempo, devo cercare soluzioni pronte.

In ogni caso, se puoi condividere il riferimento di chi ti ha fatto i tubi, penso possa essere utile a me e anche ad altri.

Ale

C'è chi ha cervello e chi ha la testa disabilitata.

Max 007 (max007)
Porschista attivo
Username: max007

Messaggio numero: 3674
Registrato: 05-2008

Inviato il venerdì 28 aprile 2023 - 13:11:

Io ho fatto fatto fare questi due tubi con relativi raccordi

Li ho fatti fare da una ditta specializzata in tubi e raccordi, molto valida e sempre disponibile:

https://barzon-srl.com/

Poi, a cose fatte, mi sono ricordato che c'è anche un vecchio amico che, qualche anno fa correva con me in fuoristrada, che ha una ditta specializzata in tubi freno e simili

https://www.allegricesare.com/

Secondo sono soluzioni senza marchio Porsche ma altrettanto valide e sicuramente più economiche

Live Your Life - Run Your Race
