Ciao a tutti,
domenica scorsa, uscito con la Bianca in un pomeriggio estivo, mi sono ritrovato sotto un temporale violentissimo con grandine (il rosario è stato tutto snocciolato mentre correvo al parcheggio per metterla in un sotterraneo) e mi sono accorto che il tergilunotto non funzionava più (a maggio, sotto un altro acquazzone, invece funzionava).
Altro rosario e inizio delle indagini.
Per prima cosa ho rimosso il copri motorino mettendo a vista motorino e contatti elettrici.
Ci sono tre fili: marrone, verde e verde/nero,

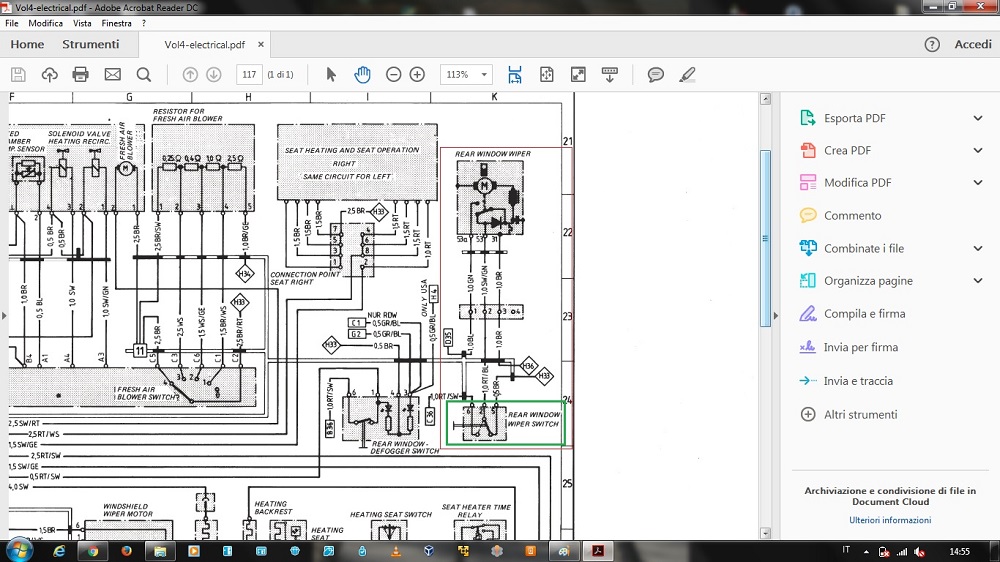

Secondo lo schema elettrico -che vedremo dopo- il marrone è la terra, il verde è un +12V fisso sotto chiave (serve per riportare il tergi in posizione di riposo quando si spegne l'interruttore, il verde/nero è un +12V comandato dall'interruttore.
Primo controllo: tester alla mano ho controllato i voltaggi tra i vari cavi.
marrone-verde: +13,6V ok
marrone-verde/nero: tensioni variabili da 0,5V a 1,2V. NON OK.
Siccome il lavoro l'ho fatto a rate, me ne sono andato a cena sperando che non fosse andato in corto il motorino o qualcos'altro.
Chiedo a Roberto (gnoppo) di dirmi le tensioni sul suo motorino e mi conferma che anche tra marrone e verde/nero dovrebbero esserci 12V quando l'interruttore è su ON.
Secondo controllo: stesse misure senza carico (fili staccati).
Ottengo un +12V su entrambe le coppie. La cosa mi manda in sbattita perché comincio a pensare di dover smontare tutto il meccanismo e aprire il motorino.
Tuttavia faccio un altro controllo:

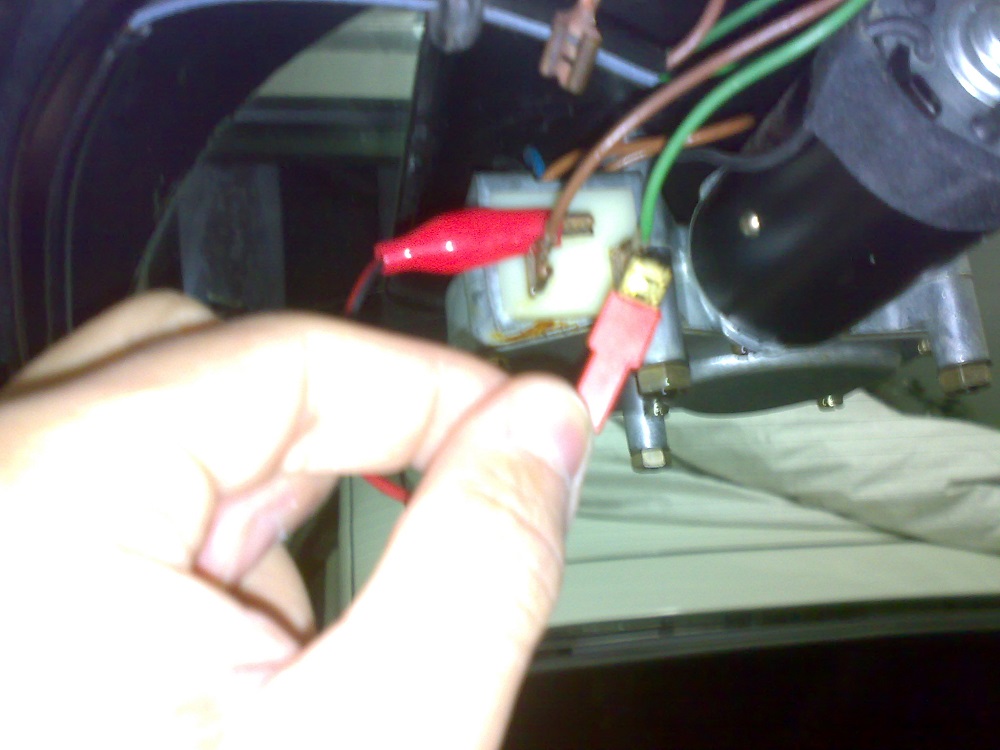

con un morsetto e un filo porto il +12V dal verde al terminale del verde/nero (scollegato) e vedo, con enorme sollievo, che il motorino va perfettamente.
Mi sposto quindi a monte: l'interruttore in plancia.
Per arrivarci bisogna:
0) togliere lo stereo
1) smontare il posacenere

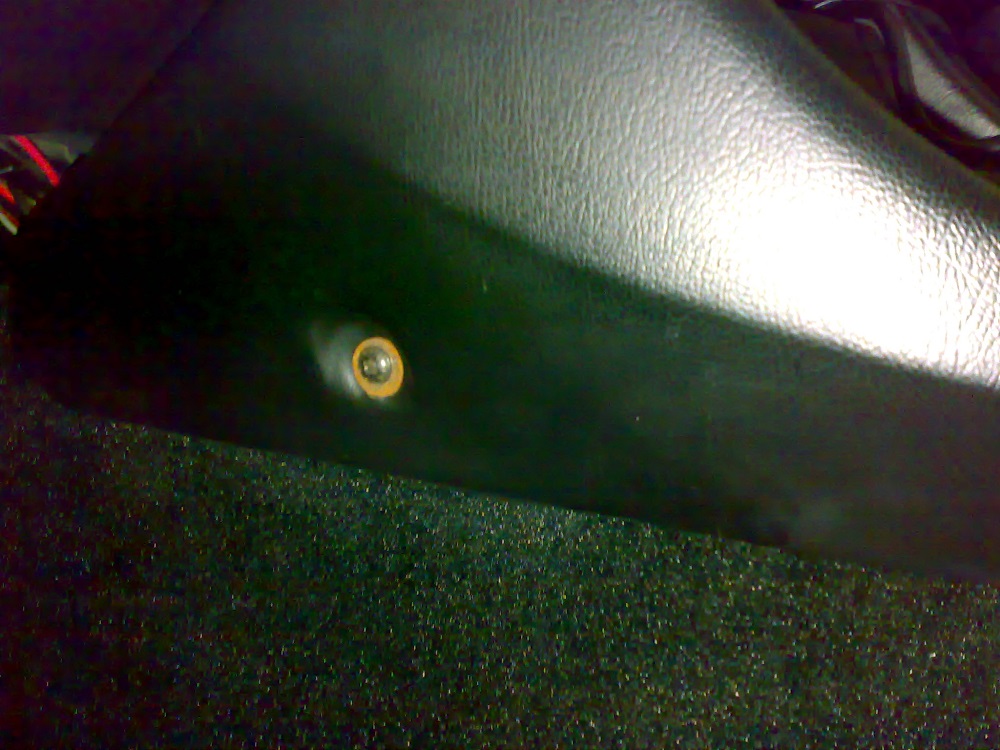

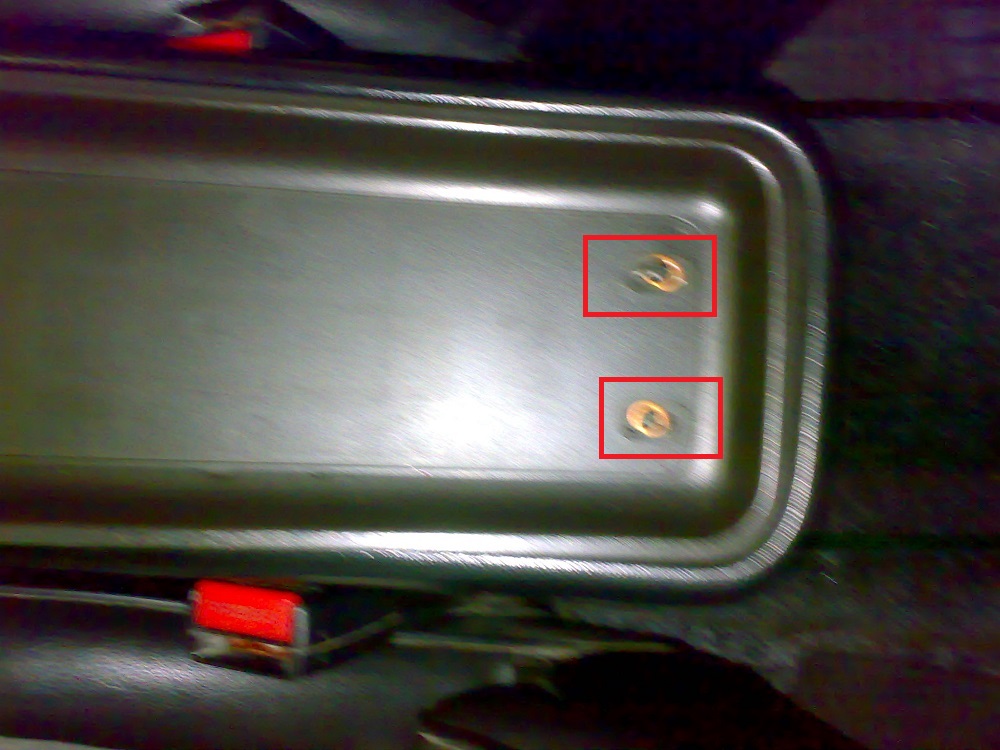

2) rimuovere le due viti

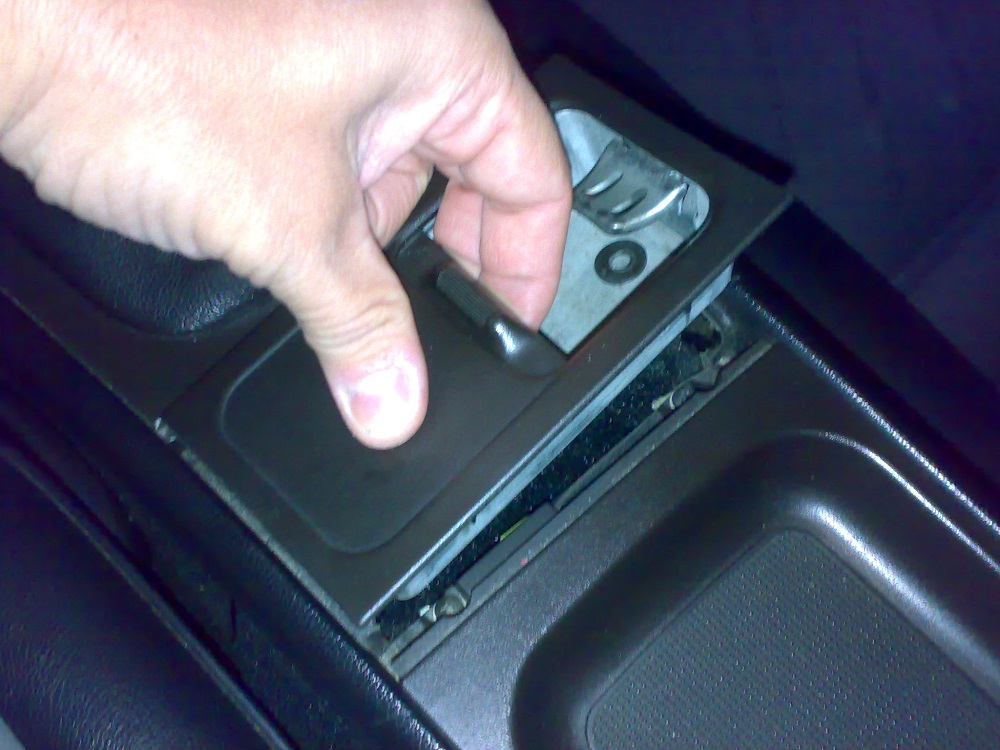

3) rimuovere il bracciolo o il portaoggetti togliendo le 4 viti (le seconde sono sotto al tappetino antiscivolo)

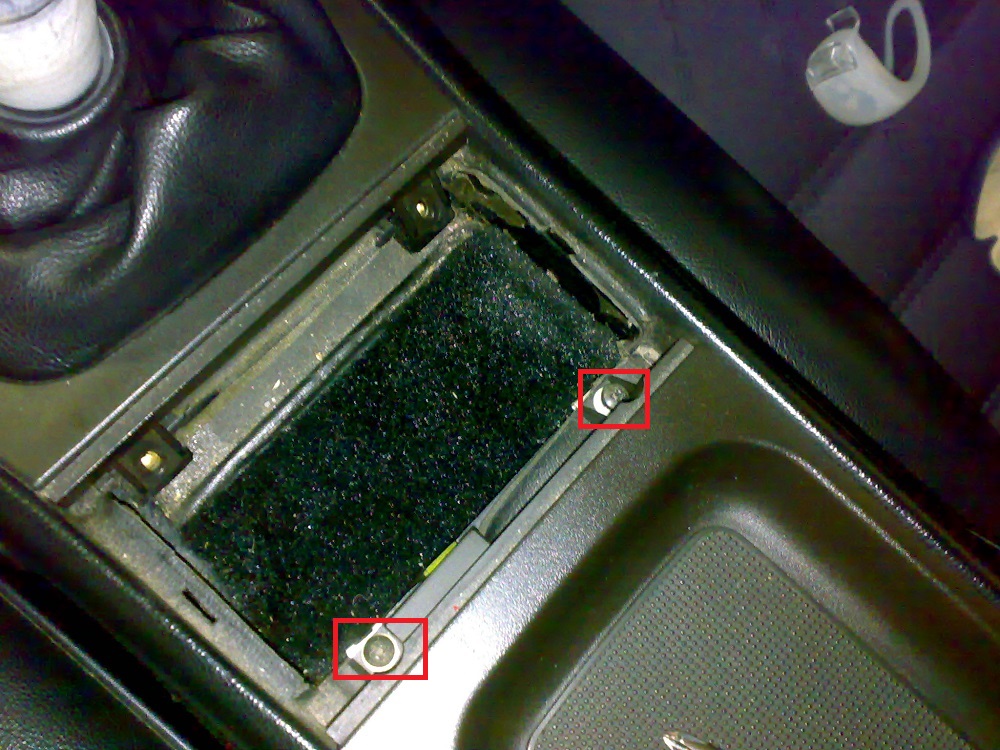

4) togliere le viti che tengono la console centrale al suo posto (una a dx e una a sx)
Questo è stato necessario, per me, per avere un po' più di gioco per rimuovere la piastra che chiude il vano sotto allo stereo. Chi ha il portaoggetti, può semplicemente rimuoverlo.

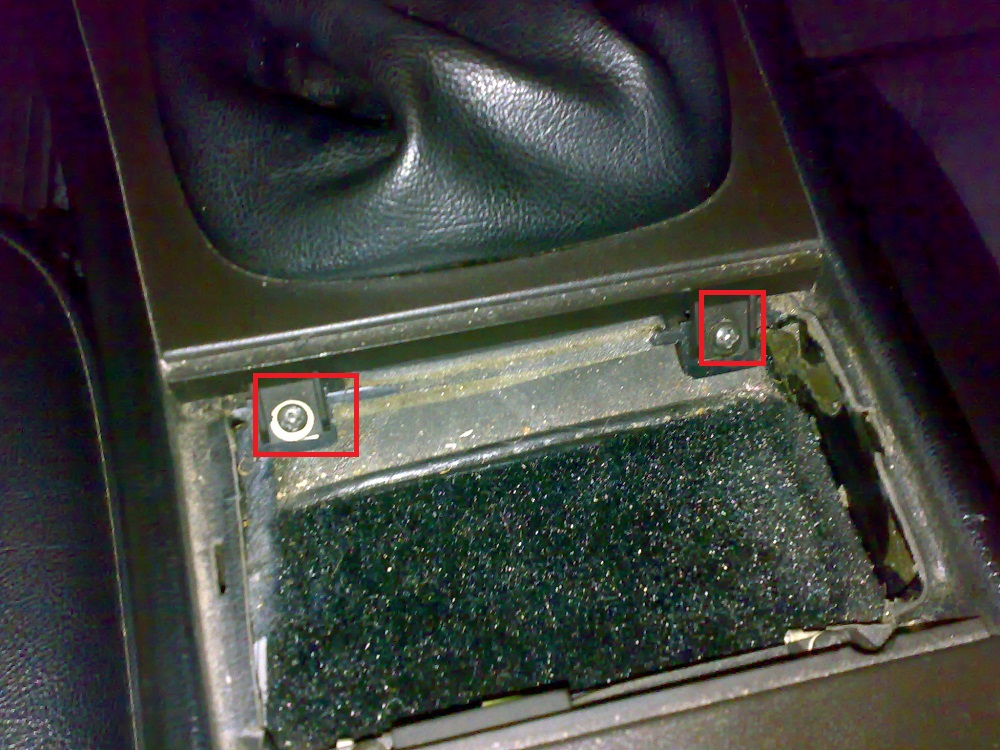

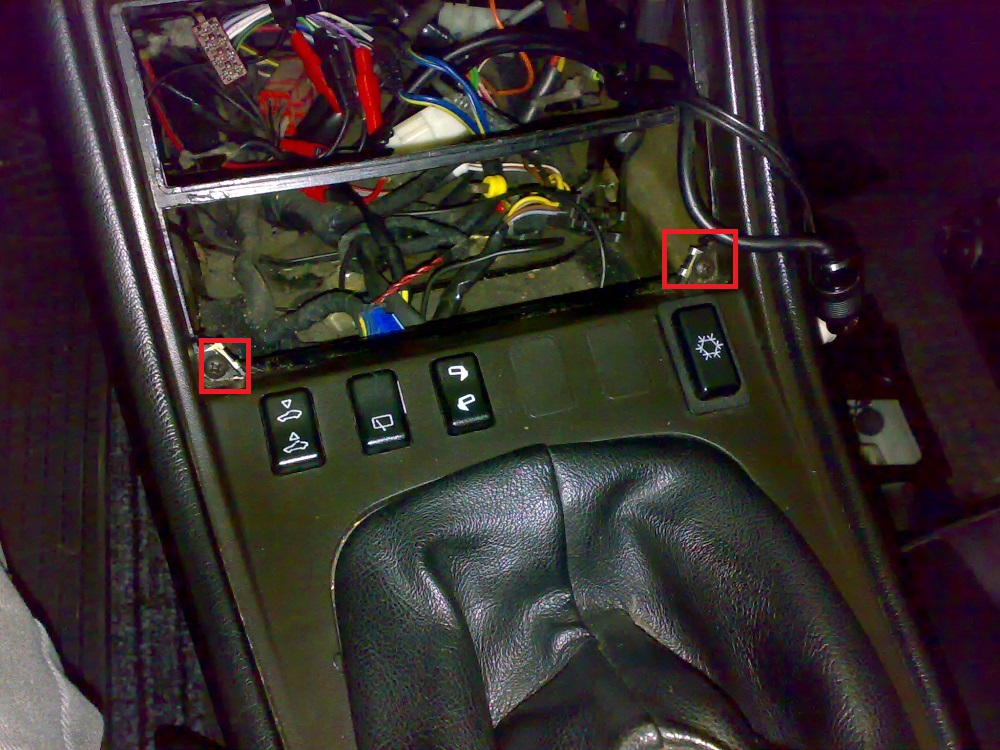

5) togliere le due viti indicate e il pomello del cambio

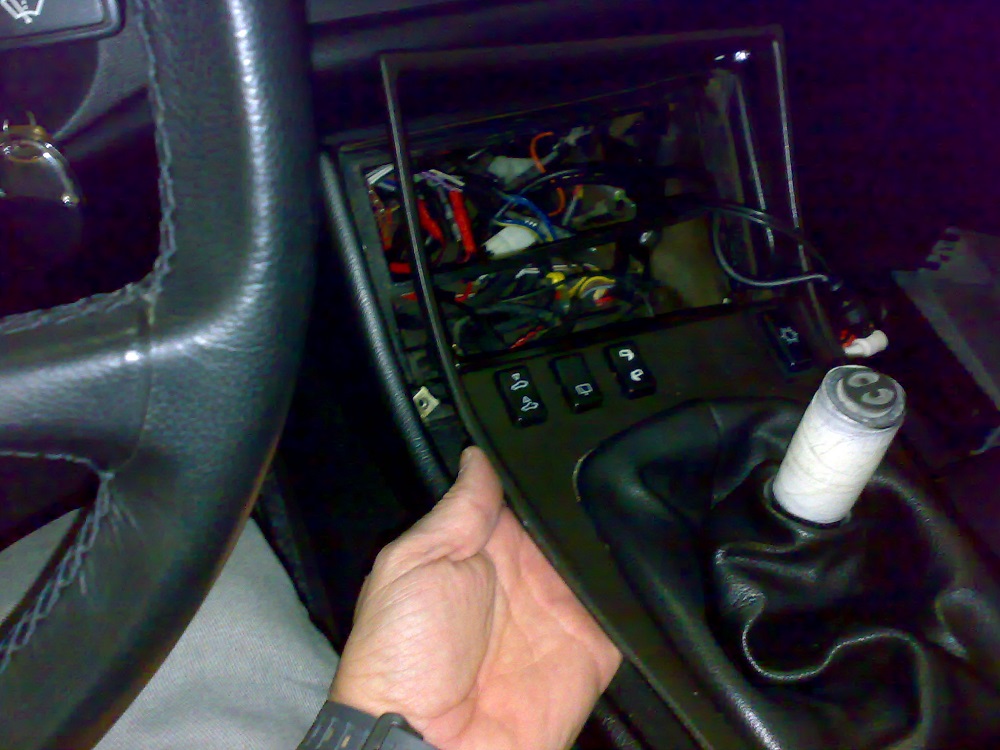

6) A questo punto avete in mano la piastra con sopra gli interruttori

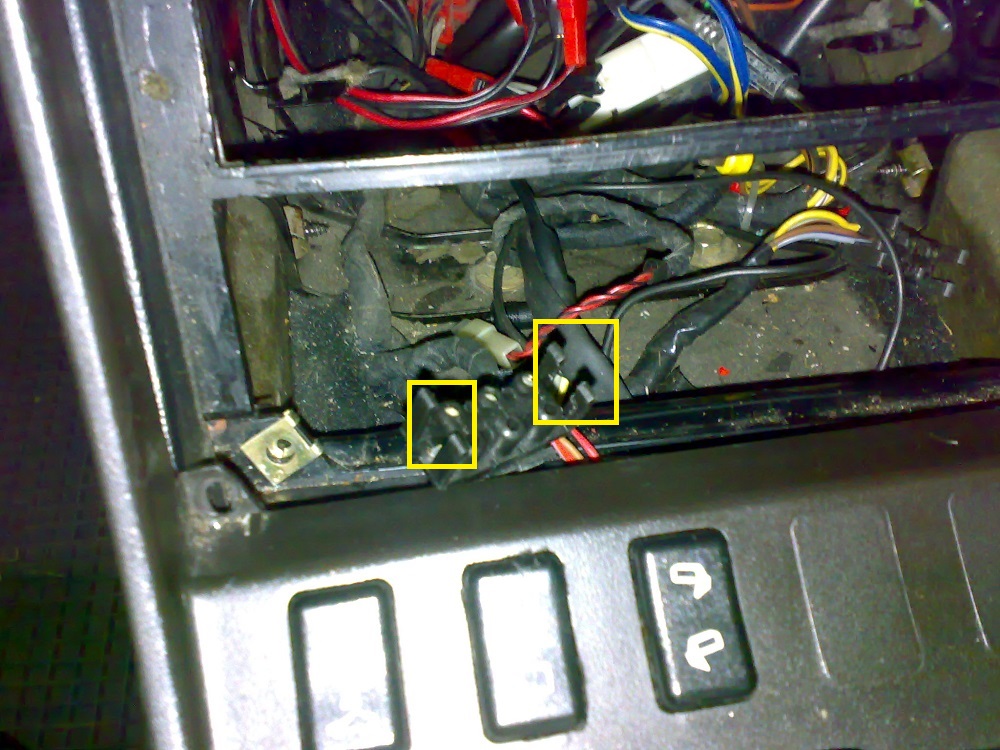

7) Con molta pazienza e manualità visto che i fili collegati agli interruttori sono cortissimi, da sotto, scollegate i connettori dell'interruttore a sinistra di quello del tergilunotto e quello del tergilunotto stesso.
Per fare questo, con un cacciavite piatto piccolo, dovete inserirlo nel piccolo aggancio che si vede guardando di lato e forzare PIANO verso l'esterno liberando il connettore. Una foto è stata impossibile da fare, ma ho evidenziato in giallo le 4 clip da aprire (a coppie) con il cacciavitino.
8) Fatto questo, sullo schema elettrico, si vede che i poli 2 e 6 sono quelli che vengono chiusi quando l'interruttore va su ON.

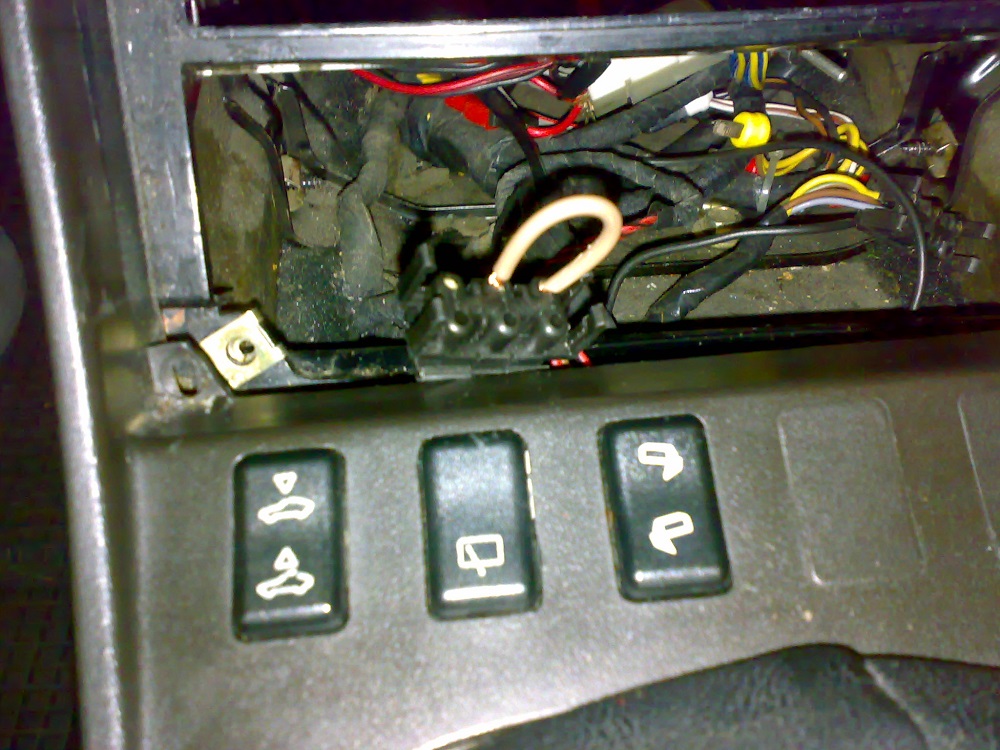

9) Con un pezzo di filo ho fatto un bel cavallotto e ho messo la chiave su ON. Il tergi va che è una meraviglia e quindi ho la certezza che il colpevole è l'interruttore.
10) Adesso bisogna smontare l'interruttore.
Avendo scollegato due connettori avrete più agio nel muovere un po' la console. Sempre con il cacciavitino piatto e MOLTA delicatezza, bisogna infilare il cacciavite nel punto di aggancio superiore dell'interruttore e spingere un po' per sganciarlo. Quando si vede si capisce. Purtroppo, anche qui, una foto era impossibile.
Il risultato è che si ha l'interruttore in mano.

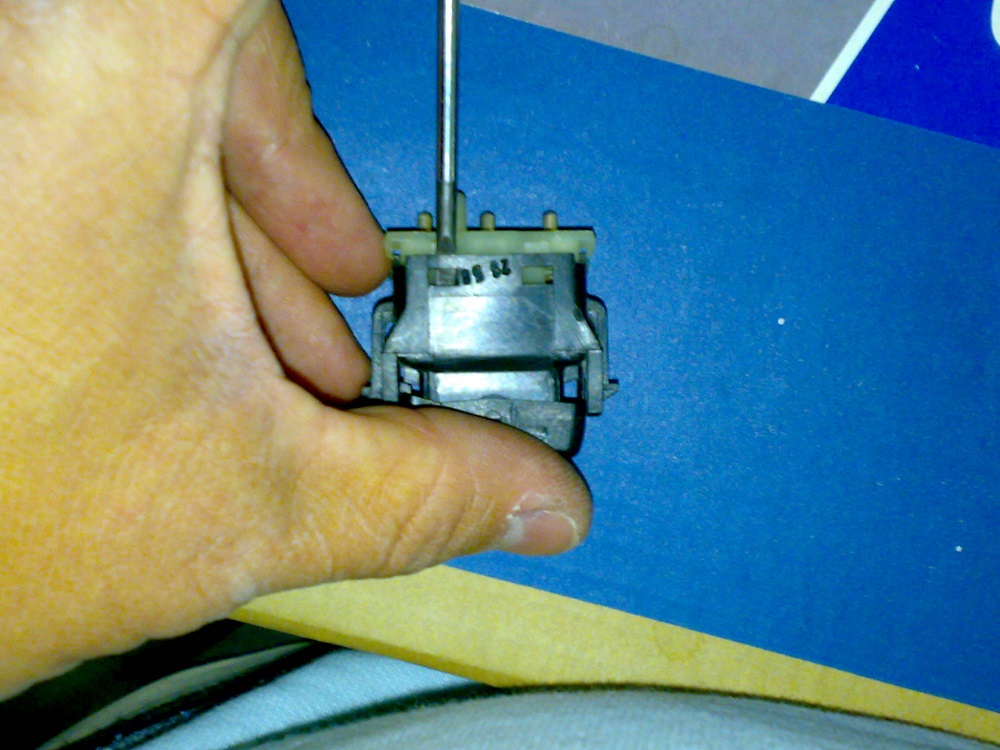

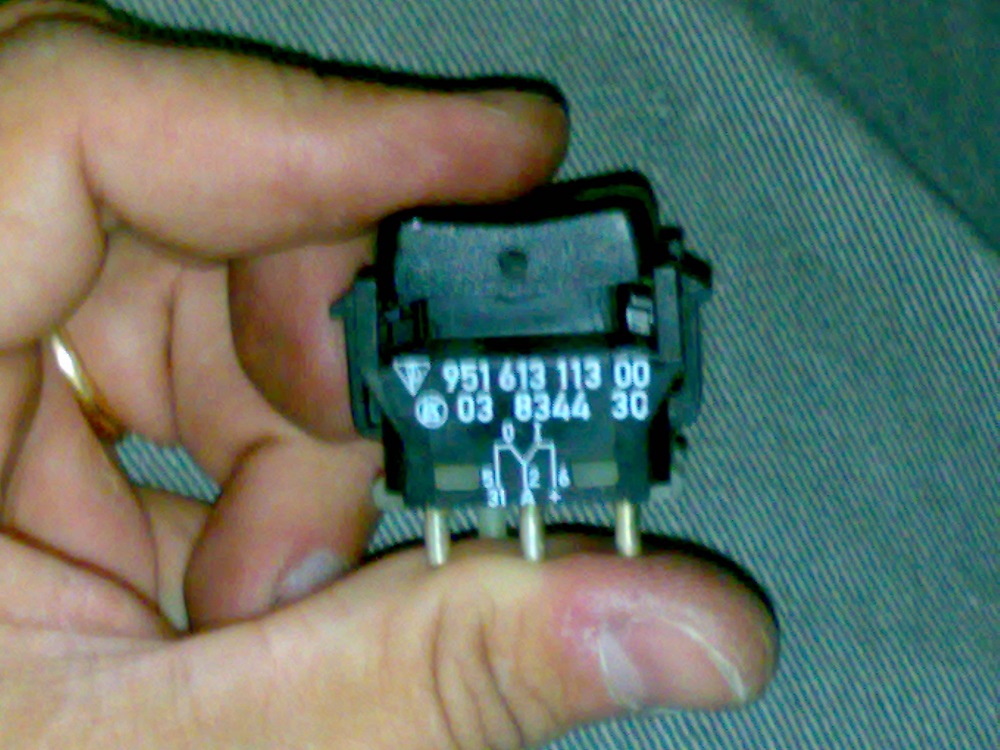

Nella foto, oltre al codice, si vedono gli agganci neri esterni da sganciare con il cacciavitino.
Ero già pronto a passare in CP domani quando, agitando l'interruttore, sento dei pezzi muoversi... siccome sono curioso, decido di aprire l'interruttore per vedere cosa offre mamma Porsche per qualcosa tipo 30 euro o giù di lì (non verificato) (Su Rose passion sta a 17 euro più spedizione e non è uguale a quello originale).
Quindi decido di aprirlo, tanto, rotto per rotto:
11) sempre con il nostro fidato cacciavitino piatto sganciamo i fermi

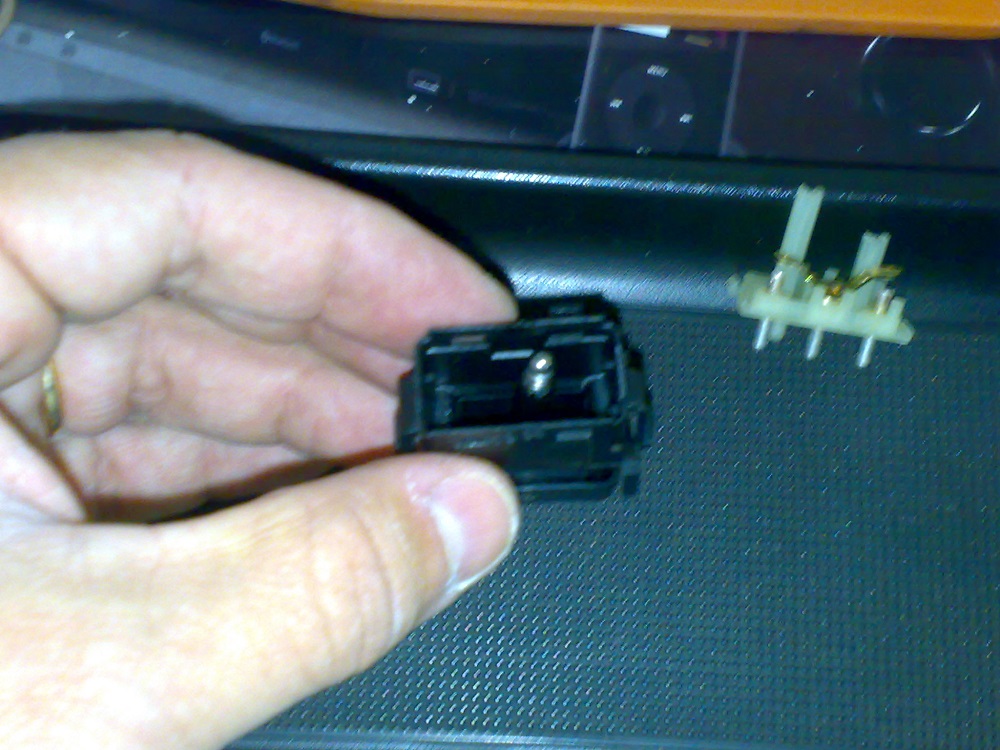

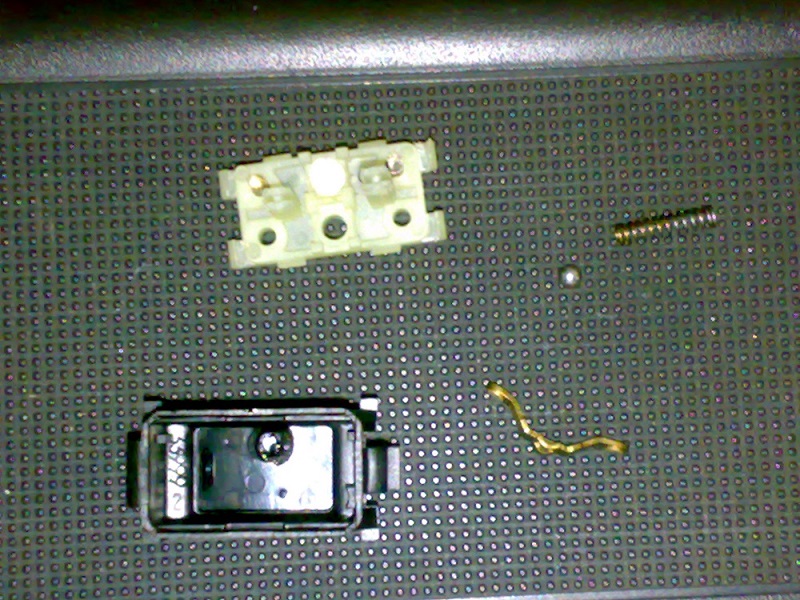

12) SOPRA AD UN CONTENITORE separiamo le parti e ci troviamo davanti a: l'involucro con il bilanciere di plastica, un supporto per i connettori, un bilanciere in ottone, una molla e una sferetta (SFUGGEVOLISSIMA) che era quella che se ne andava a spasso così che il bilanciere non toccava più i contatti correttamente.
13) Ho dato una bella pulita al tutto e poi è iniziata la prova di abilità: la pallina deve stare sopra alla molla e il bilanciere in ottone sul supporto di plastica. La prova consiste nel riunire i pezzi senza far cadere la pallina e/o il bilanciere (fatelo sopra ad un contenitore a spalle alte che se perdete la pallina è finita).
14) Dopo vari tentativi sono riuscito nell'impresa e ho richiuso l'interruttore.
L'ho ricollegato al connettore per provarlo e ho visto che tutto funzionava come doveva.
Soddisfatto ho rimontato tutto quanto lasciando da parte la piastra chiudi vano sotto allo stereo perché voglio metterci il porta oggetti.
Mi scuso per le pessime foto, ma con il cellulare e spesso una mano sola, non sono riuscito a fare meglio.
Spero che possa essere utile.
Ale
