Ciao a tutti, apro questo nuovo thread per non allungare troppo quello sulla mia 944 (link), inoltre mi pare più ordinato separare il tema "audio" dal resto.

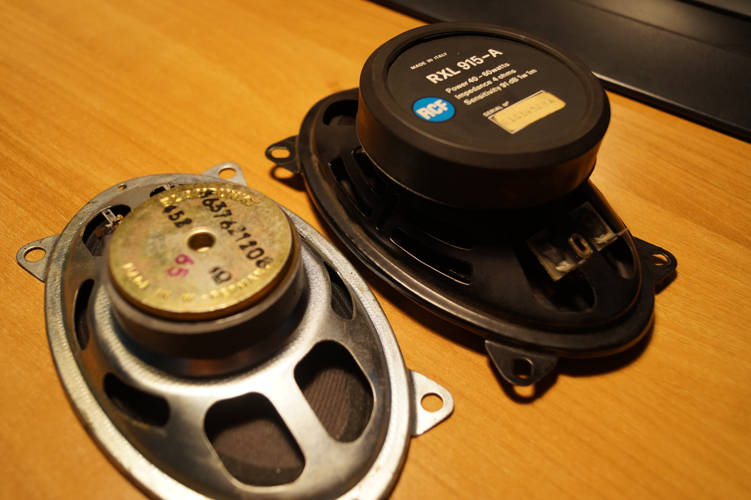

Bando alle ciance, di cosa volevo parlare? ah sì gli speaker anteriori. Come sapete le portiere della 944 derivano da quelle della 924, quest'ultima era sprovvista di altoparlanti, con la 944 li hanno aggiunti ma essendo poco lo spazio "interno" hanno dovuto optare per altoparlanti "slim". Ad essere sincero tenendo conto delle loro dimensioni, l'assenza di tweeter e i 30 anni sulle spalle non suonano male, in ogni caso ho voluto fare un upgrade. Infatti ho scelto di installare degli RCF 915 coassiali con sospensione in gomma e membrana in fibra di carbonio che avevo a casa (sono vecchietti anche questi eheh), niente male come altoparlanti, il problema è che il magnete è molto più grande e l'altoparlante così com'è non può essere installato.
Da qui la necessità di procurarsi i distanziali, premetto che volevo mantenere il look più originale possibile. Esitono dei distanziali prodotti dalla porsche ma non si reperiscono e in ogni caso rimangono costosi, nel mercato aftermarket ovviamente non esistono dei distanziali ad hoc. Altro problema è il fatto che il tweeter sporge di qualche millimetro andando a toccare la griglia e non permettendone il montaggio.

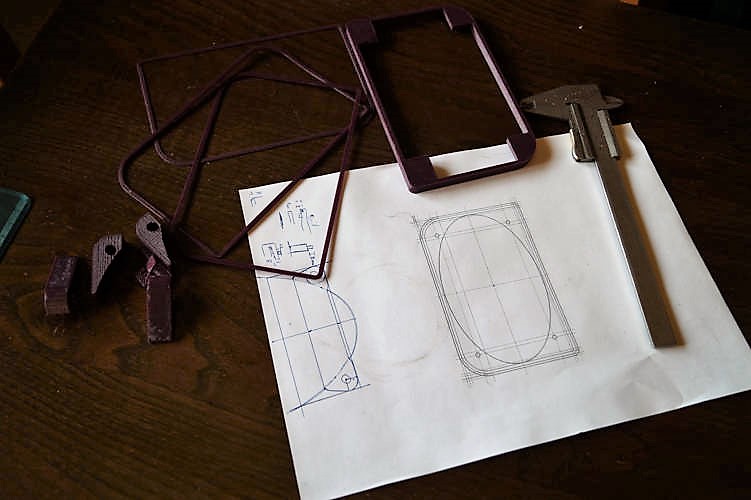

Ho quindi deciso di creare un sistema per montare questi benedetti altoparlanti, armato di righello, calibro e pazienza mi son messo a disegnare qualche modello 3D al pc e dopo un po' di prove ho trovato le misure ideali.

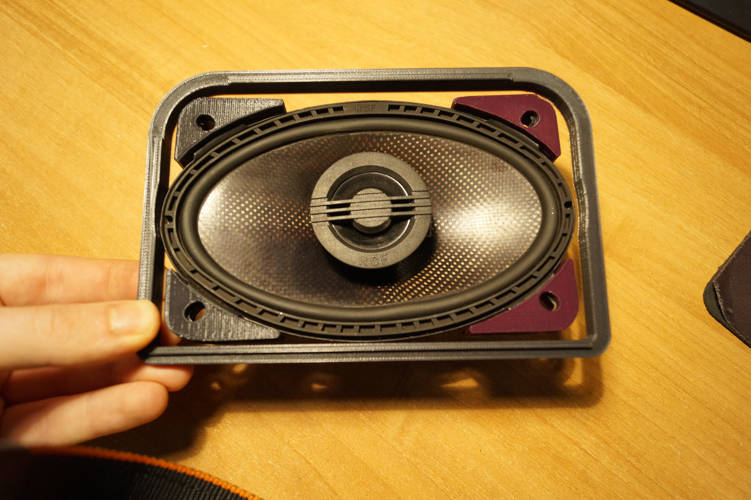

Diciamo che il sistema si divide in due parti:

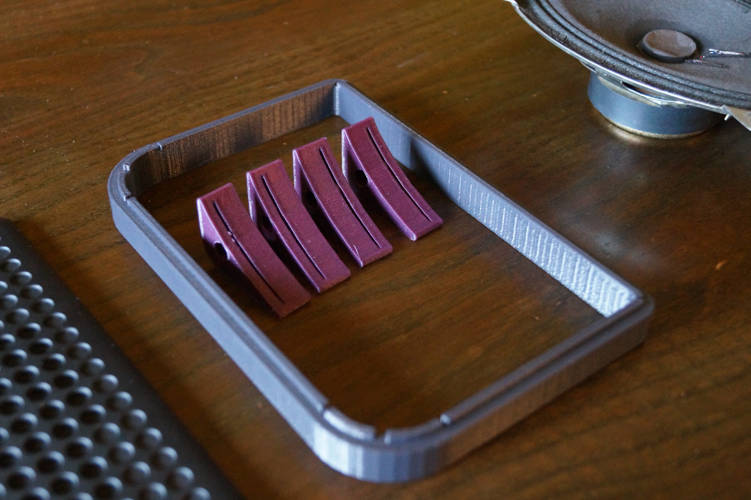

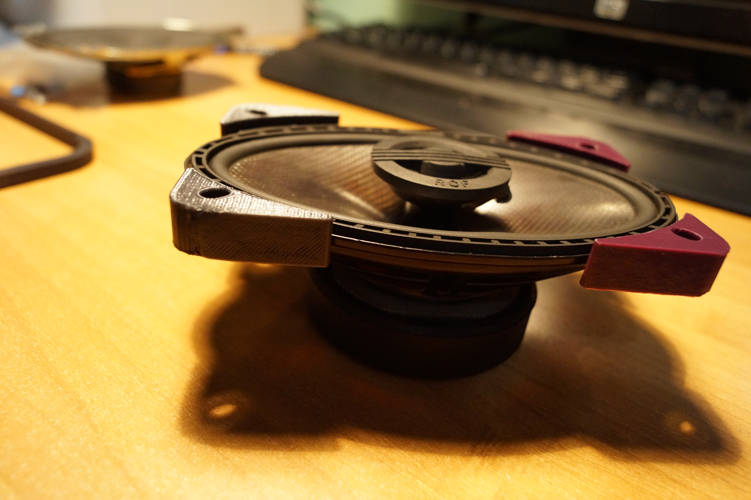

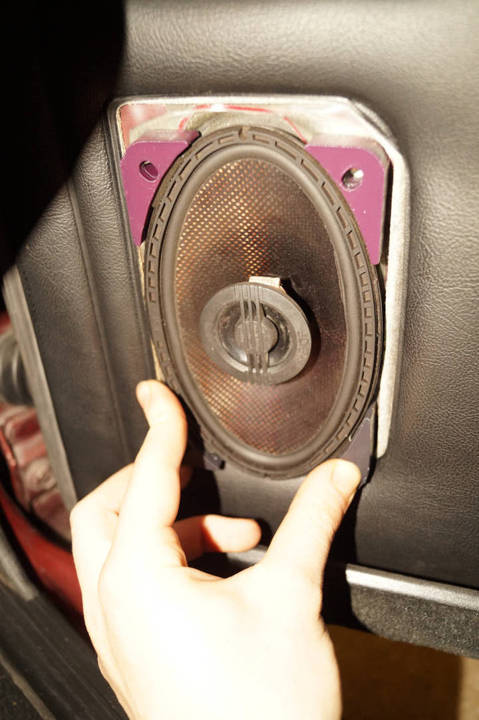

- i 4 distanziali che vanno inseriti sulle "alette" dello speaker e creano spessore sia dietro che davanti all'altoparlante

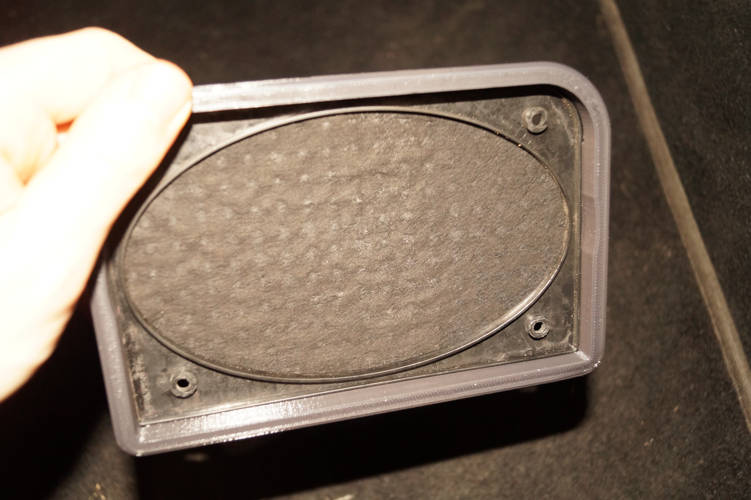

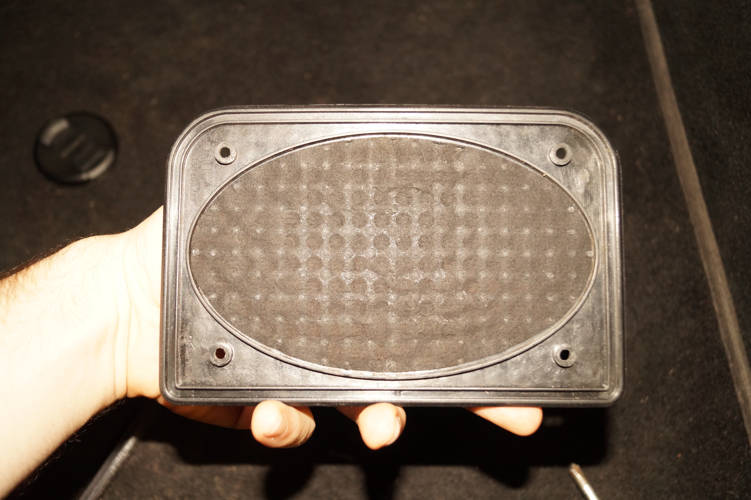

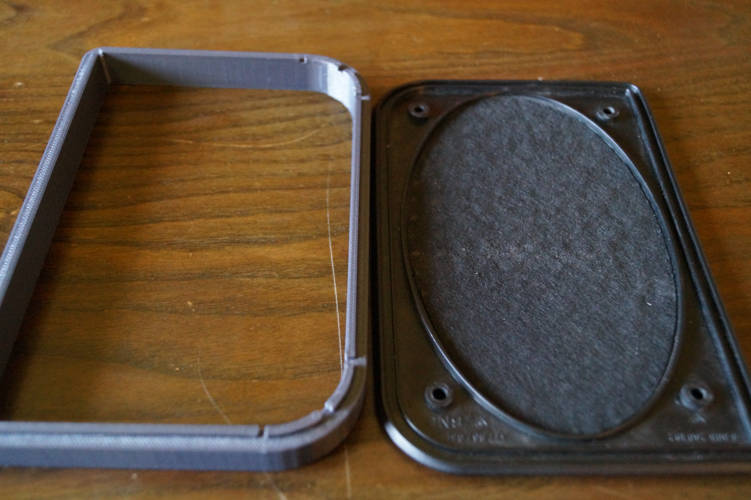

- la cornice esterna che sigilla il tutto e permette di montare la griglia

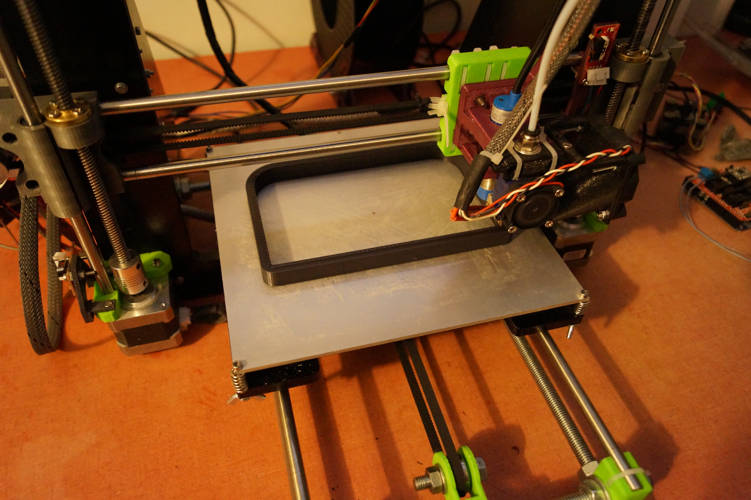

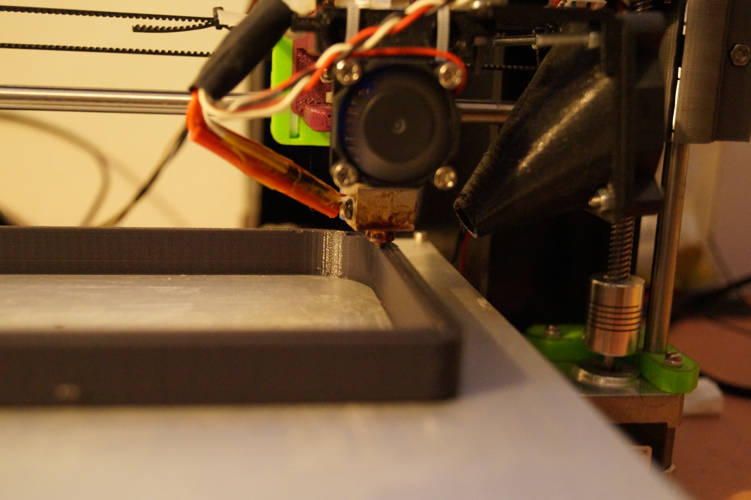

Per chi non avesse capito come li abbia realizzati, beh, li ho stampati in 3D:

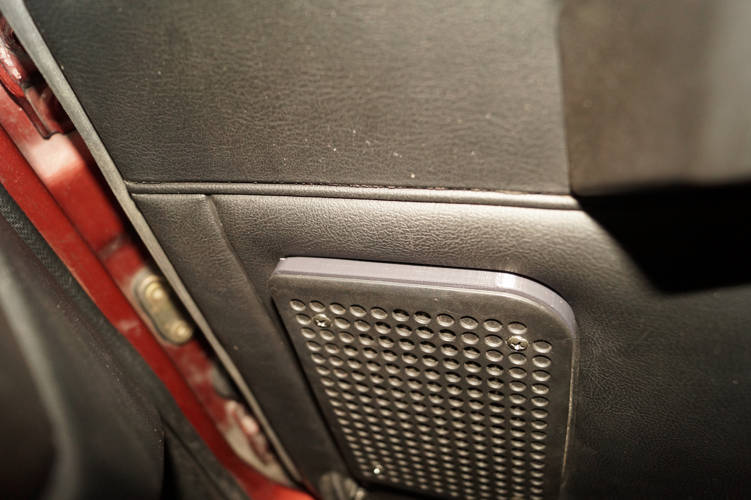

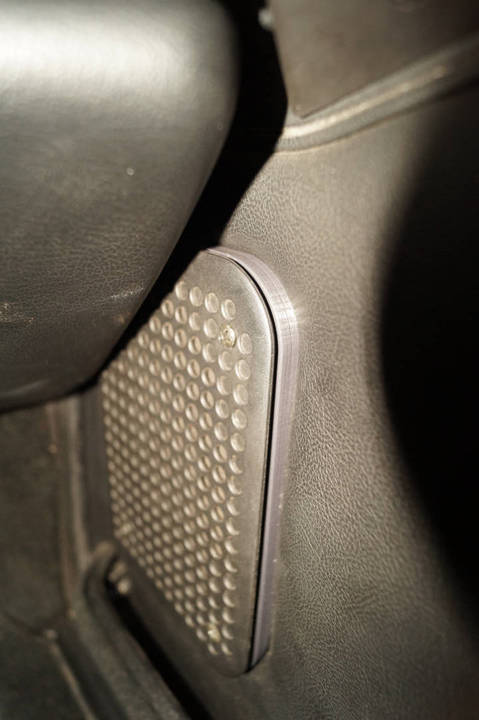

Di seguito qualche foto in più, il colore grigio non è quello definitivo, il fatto è che avevo solo quello a casa e devo comprare quello nero. I distanziali di colori diversi "grigio e viola" sono di colori differenti per il semplice fatto che al momento avevo quel colore nella stampante. Inoltre devo migliorare ancora un pochino le distanze per un'installazione perfetta.
Un buon maestro non si dimentica di essere anche un buon allievo.
|
vito (sinclair)
Porschista attivo
Username: sinclair
Messaggio numero: 1486
Registrato: 12-2006
| | Inviato il giovedì 13 aprile 2017 - 16:45: |
|
non sei andato a capo dopo ogni foto, per coordinare lettura e visione immagini ci vorrebbe una pazienza certosina
un carro non vale l'altro!
|
Mingoni Tonino (tonini_mingoni)
Utente registrato
Username: tonini_mingoni
Messaggio numero: 162
Registrato: 08-2014
| | Inviato il giovedì 13 aprile 2017 - 16:59: |
|
Grandissimo complimento. Ottimo lavoro.
Fox |
Franco (coroner)
Porschista attivo
Username: coroner
Messaggio numero: 1670
Registrato: 02-2006
| | Inviato il giovedì 13 aprile 2017 - 18:05: |
|
Bel lavoro e ottimo impiego della stampa 3D, ideale per risolvere questo genere di problemi.
P.S. - Cemùt isal a Cjasarse? |
Roberto (gnoppo)
Utente esperto
Username: gnoppo
Messaggio numero: 936
Registrato: 01-2015
| | Inviato il giovedì 13 aprile 2017 - 20:53: |
|
Bravissimo Denis! La qualità dei tuoi interventi non mi stupisce.
Solo due appunti.
1) ci eravamo lasciati su questo tema qui:
http://www.porschemania.it/discus/messages/6/746592.html?1438294843
quanto hai scritto sarebbe il naturale seguito
2) vediamo come vanno gli RCF ma rimango dell'idea che la cassa di risonanza "pietosa" delle portiere anteriori vanifichi ogni tentativo.
Facci sapere come si sente. |
Denis L (maniron)
Utente registrato
Username: maniron
Messaggio numero: 86
Registrato: 05-2015
| | Inviato il giovedì 13 aprile 2017 - 22:45: |
|
Grazie a tutti!
citazione da altro messaggio:non sei andato a capo dopo ogni foto, per coordinare lettura e visione immagini ci vorrebbe una pazienza certosina
Potresti spiegarti meglio? Io non riscontro troppi problemi di lettura, alcune immagini le ho affiancate appositamente...
citazione da altro messaggio:P.S. - Cemùt isal a Cjasarse?
ahahah, dut ben come simpri
citazione da altro messaggio:Bravissimo Denis! La qualità dei tuoi interventi non mi stupisce.
Solo due appunti.
1) ci eravamo lasciati su questo tema qui:
http://www.porschemania.it/discus/messages/6/746592.html?1438294843
quanto hai scritto sarebbe il naturale seguito
2) vediamo come vanno gli RCF ma rimango dell'idea che la cassa di risonanza "pietosa" delle portiere anteriori vanifichi ogni tentativo.
Facci sapere come si sente.
1) Cavolo mi ero dimenticato di quel thread, e avevo pure partecipato
2) Sì vero non è il massimo, però la differenza si nota sopratutto per la presenza dei tweeter, per i bassi la situazione è migliorata ma non tanto come per gli acuti. Diciamo che il problema non è il volume della cassa di risonanza (che si collega a quella posteriore tramite le bocchette sulle portiere) ma tutte le turbolenze introdotte da tutto quello che c'è dentro.
In ogni caso per un test "decente" devo finire di sistemare l'autoradio (eh sì sono ancora dietro a metterla a posto), ora ho su una vecchia Blaupunkt e non è il massimo della qualità...
Con l'autoradio diciamo che sono al 80% del lavoro, in realtà è un sistema abbastanza complesso e lo sto sviluppando anche per altri progettini.
(Messaggio modificato da maniron il 13 aprile 2017)
Un buon maestro non si dimentica di essere anche un buon allievo.
|
Alessandro (aleb)
Utente registrato
Username: aleb
Messaggio numero: 493
Registrato: 03-2015
| | Inviato il venerdì 14 aprile 2017 - 10:01: |
|
Complimenti!!!!
C'è chi ha cervello e chi ha la testa disabilitata.
|
Christian B. (bussino)
Porschista attivo
Username: bussino
Messaggio numero: 3515
Registrato: 03-2008
| | Inviato il venerdì 14 aprile 2017 - 11:00: |
|
Ottimo lavoro!
www.xtremedrive.it --> Mettiti alla prova con i nostri corsi di guida!
www.ring-speed-motorsport.com --> noleggio al Nurburgring devo aggiungere altro?
|
Renzo V. (renzo_)
Utente registrato
Username: renzo_
Messaggio numero: 46
Registrato: 10-2014
| | Inviato il sabato 15 aprile 2017 - 09:35: |
|
Ottimo lavoro !

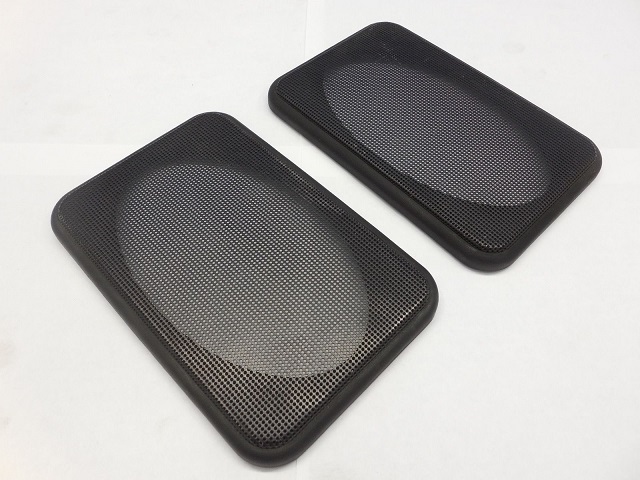

concordo sul fatto che la acustica sulle 944 e' pessima anche io ho trovato 2 ap compatti a 2 vie e un po' la situazione e' migliorata ( non ho avuto bisogno di distanziali il magnete era piu' piccolo ) molto della resa secondo me' dipende dallo smorzamento della cuffia in gomma sul retro dell'altoparlante che protegge l'altoparlante dalla discesa di acqua dal vetro e dal fatto che la mascherina ha una foratura limitata e molta plastica che non fa passare le onde sonore bisognerebbe provare con questa mascherina codice 94455514901 forse qualcuno le ha gia' di serie era un optional di un qualche pacchetto sound .
L'ingegno è vedere possibilità dove gli altri non ne vedono. (e.mattei)
|
Roberto (gnoppo)
Utente esperto
Username: gnoppo
Messaggio numero: 941
Registrato: 01-2015
| | Inviato il sabato 15 aprile 2017 - 22:19: |
|
Ciao Renzo.
Purtroppo niente da fare.
La cuffia in gomma è stata praticamente rimossa, la griglia che proponi è quella che ho io.
OT
La prossima volta che ci vediamo (raduno Transaxle?) mi racconti invece del cambio supporti motore.
Mi sento pronto per la sfida
 |
Lorenzo (lorenzo78)
Utente registrato
Username: lorenzo78
Messaggio numero: 165
Registrato: 10-2012
| | Inviato il mercoledì 26 giugno 2019 - 20:45: |
|
Resuscito questo thread per segnalare che questi altoparlanti coassiali 4x6" si installano perfettamente dietro le griglie originali della 944 S2 (cabriolet nel mio caso):
Kicker KSC4604
https://www.kicker.com/44KSC4604
Li ho sostituiti tutti e 4 e sono molto soddisfatto della resa sonora, meglio delle aspettative.
