Ciao,
ecco un breve tutorial per rimuovere il paraurti anteriore al fine pulire la sporcizia che si accumula davanti e tra i radiatori.
Disclaimer: questo scritto descrive come ho eseguito il lavoro sulla mia macchina. Non mi assumo la responsabilità di danni derivanti dall'esecuzione delle operazioni descritte sui propri veicoli.
ATTREZZI E MATERIALI DI LAVORO NECESSARI
* Bussole torx T20 e T25
* Bussola esagonale da 8 mm
* Cacciavite a croce
* Cacciavite piatto
* Attrezzi per rimozione perni e tappi in plastica
PARTI NECESSARIE: nessuna
TEMPO IMPIEGATO: 8 ore perché si sono presentati dei lavori aggiuntivi e perché era la prima volta. Ritengo che si possa fare in 4/5 ore al massimo
DIFFICOLTA': facile
COSTO: zero
VEICOLI DI PERTINENZA: 986, 996 tutte
ESECUZIONE
PREMESSA: il lavoro si può fare con la macchina a terra. Io, per pigrizia, non l'ho sollevata sul ponte e mi sono pentito. Il suggerimento è di sollevare l'auto perché è più facile la fase di rimontaggio.
Si comincia rimuovendo le frecce laterali.
In foto, quella sinistra.

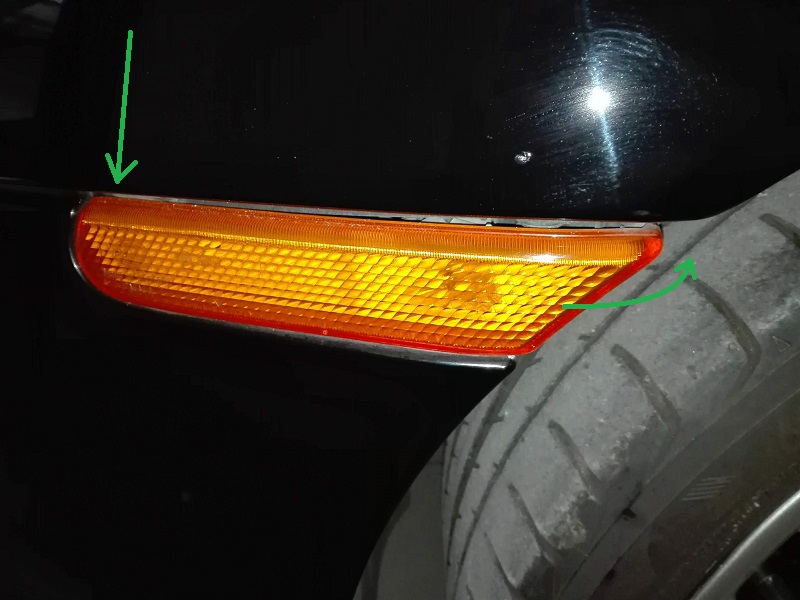

Sollevare, dal lato ruota l'indicatore di direzione laterale fino a scalzare la molla di ritegno e sfilarla da davanti.
Fate attenzione perché le plastiche sono vecchie e fragili e i rampini d'aggancio sono fragilissimi.
Una volta rimossa l'indicatore, abbiamo accesso al connettore della lampadina che va rimossa

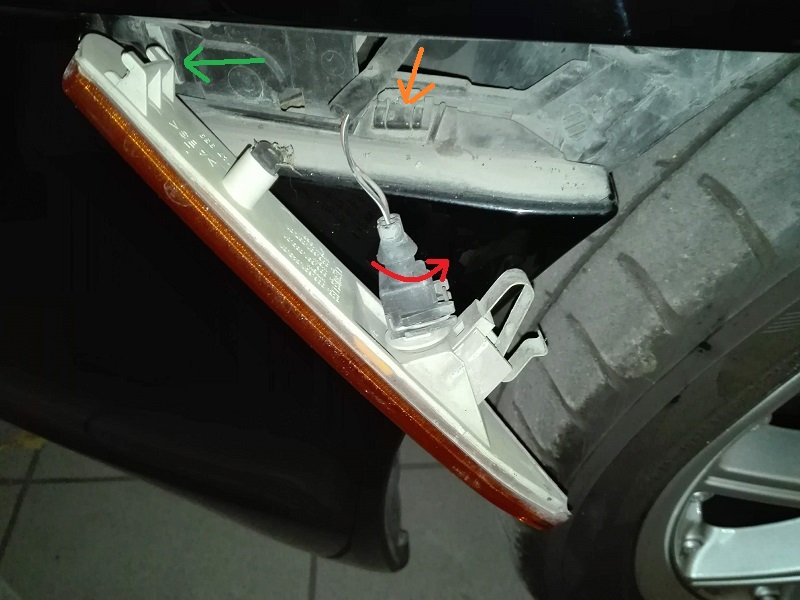

La freccia verde indica i rampini da non rompere e il punto in cui c'è una vite da rimuovere per poter togliere il paraurti. La freccia arancione indica il punto SOTTO al quale c'è la seconda vite da togliere per rimuovere il paraurti. A questa si accede da dietro e bisognerà sollevare il passaruota.

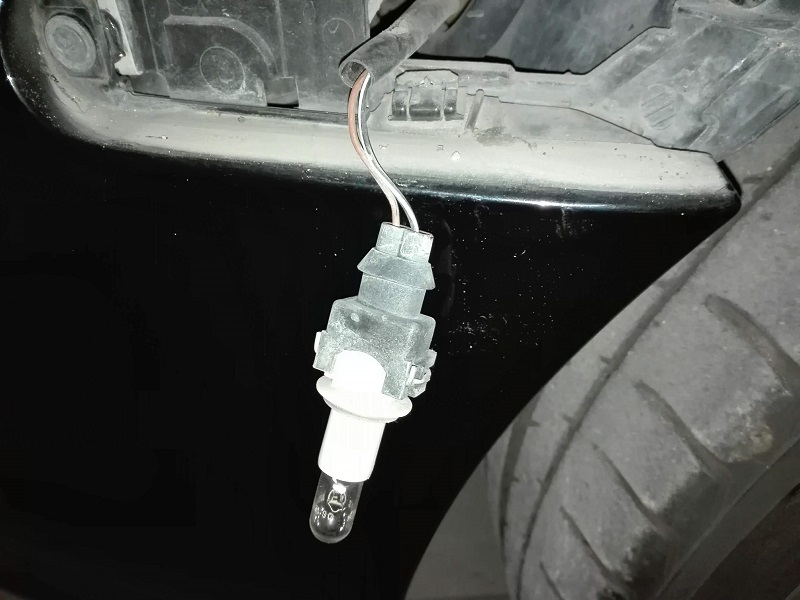

Qui il risultato finale della rimozione della lampadina.
Per sollevare il passaruota e accedere alla seconda vite bisogna sterzare le ruote (ho provato a sterzare a destra per il passaruota sinistro, ma forse era meglio sterzare a sinistra. Fate qualche prova) e rimuovere i 4 perni a incastro.
Il consiglio è di lubrificarli bene con del WD 40 prima di rimuoverli.

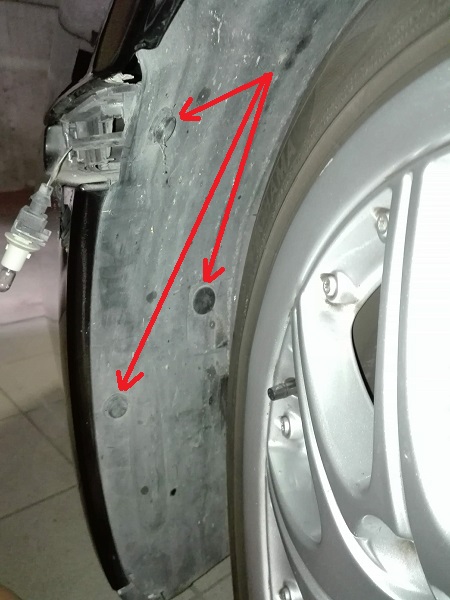

Qui se ne vedono tre

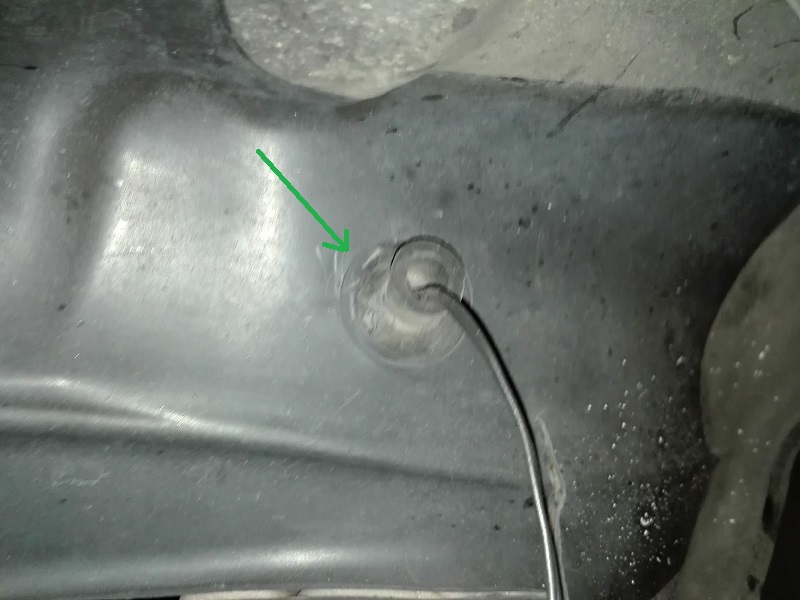

e qui si vede il quarto che ho ripreso nell'altro passaruota (sono simmetrici e si vedono facilmente)

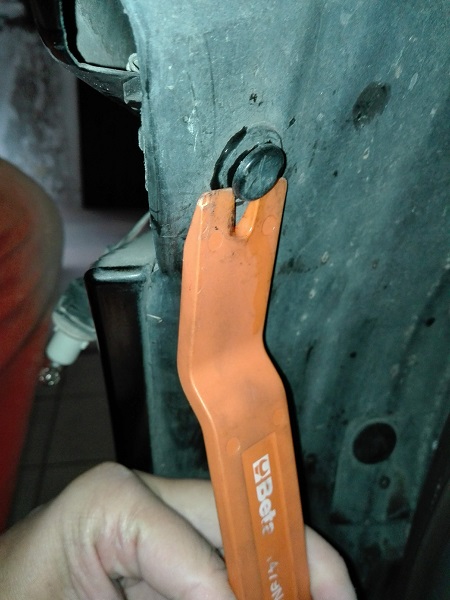

Utilizzate l'attrezzo più adatto per ognuno e tenete conto che bisogna applicare una buona dose di energia.

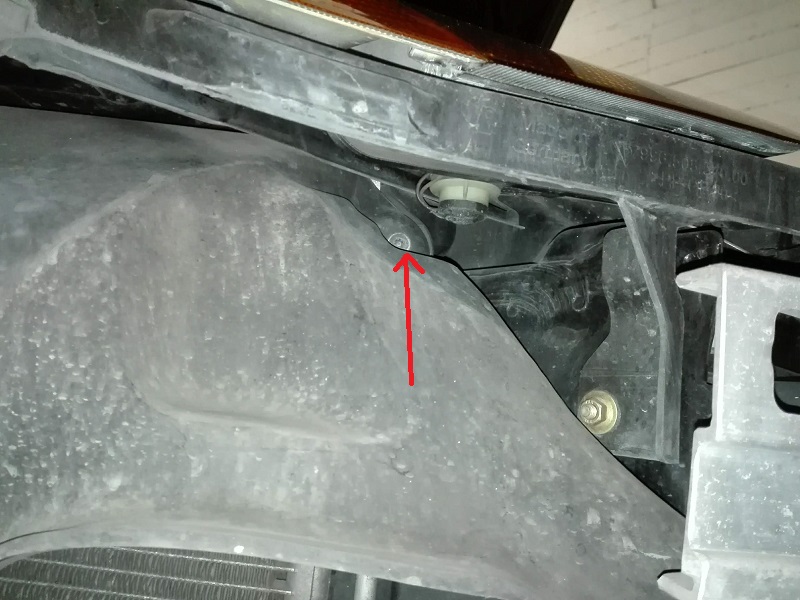

Con la torx T25 rimuovete la vite che si trova sotto allo spigolo esterno del passaruota, davanti alla ruota
Adesso si passa sotto al paraurti.

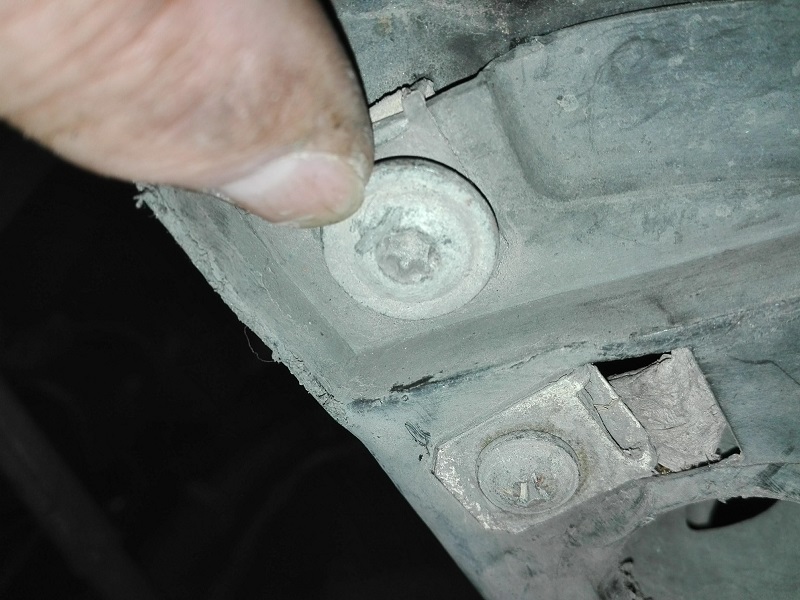

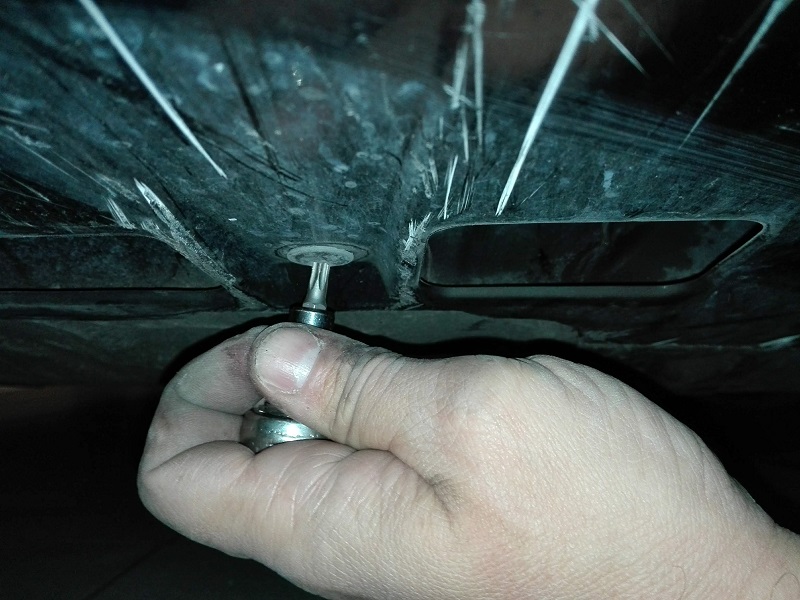

Lungo di esso si trovano 9 viti, da svitare con la torx T20 (un cricchetto aiuta).
E' molto probabile che troverete viti allentate, viti che non girano a vuoto perché il fermo in cui si avvitano si è scalzato dalla sede, plastiche rotte o deformate.
Questo perché queste auto sono molto basse e qualche distrazione sui maledetti dossi artificiali portano a piccoli danni alla parte inferiore del paraurti e alle plastiche sottostanti.
Inoltre il fondo, tra il paraurti e il resto dell'auto, non è in un pezzo unico ma è costituito da più plastiche che si incastrano come un puzzle che, ovviamente, in fase di rimontaggio non è così facile ricreare.
Per queste ragioni, una bella fetta di tempo l'ho spesa, in fase di rimontaggio, per rimettere 4 delle 9 viti.
Smontate le 9 viti si passa alla parte alta.

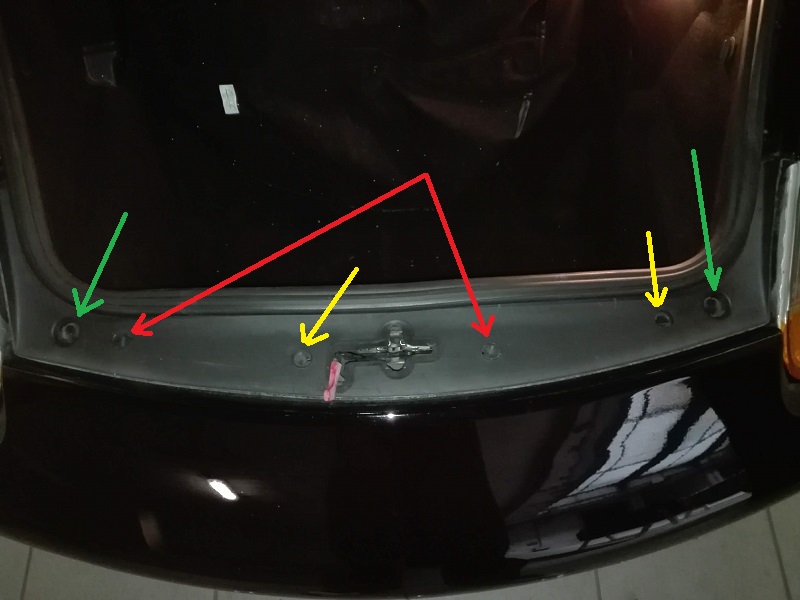

Aprite il cofano e rimuovete i 4 tappini indicati dalle frecce rosse e gialle (quelle gialle indicano quelli che mancano e devo ricomprare). Basta ruotarli di 90° per sbloccarli.
Le frecce verdi nella foto indicano i punti dove fare presa per sganciare la copertura di plastica. Per toglierla bisogna seguirne il profilo in zona fari e sfilarla dalla maniglia di sgancio.

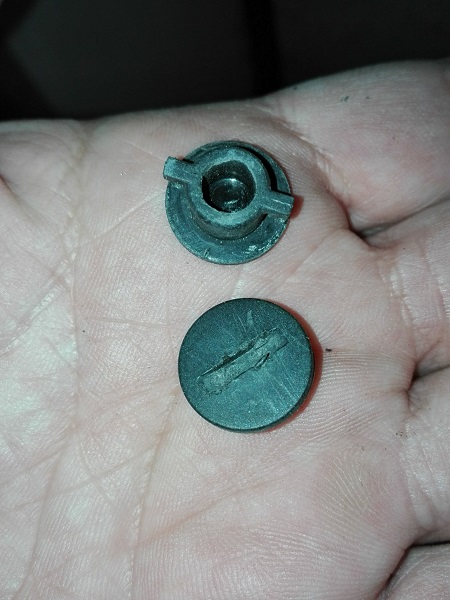

Qui vediamo i tappini smontati.

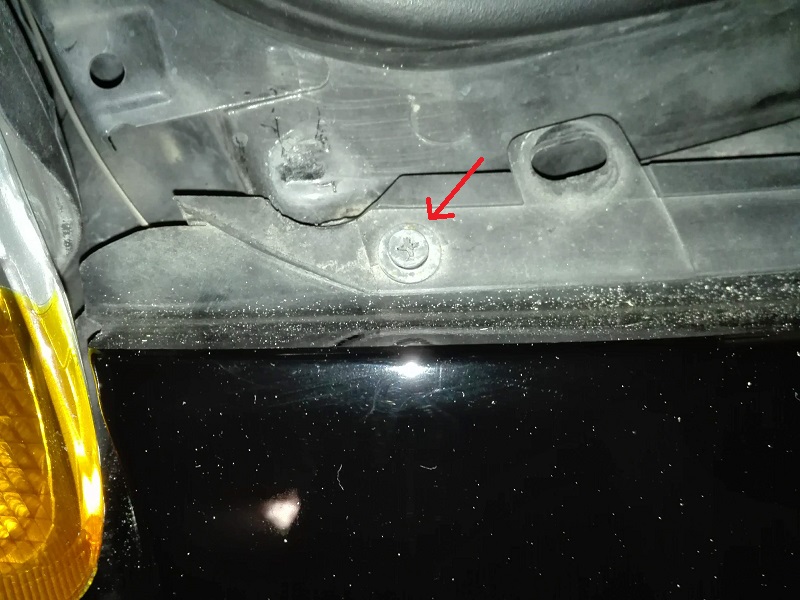

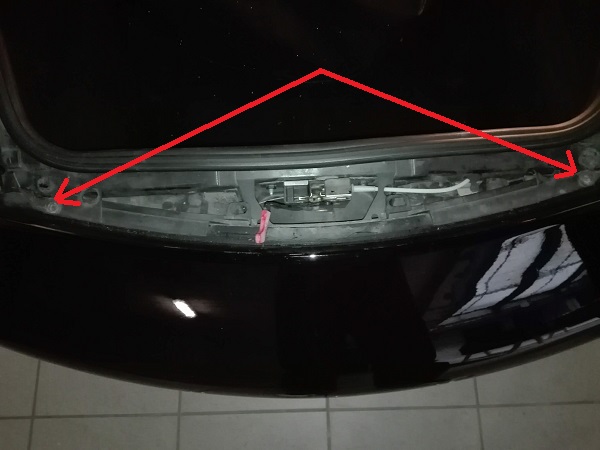

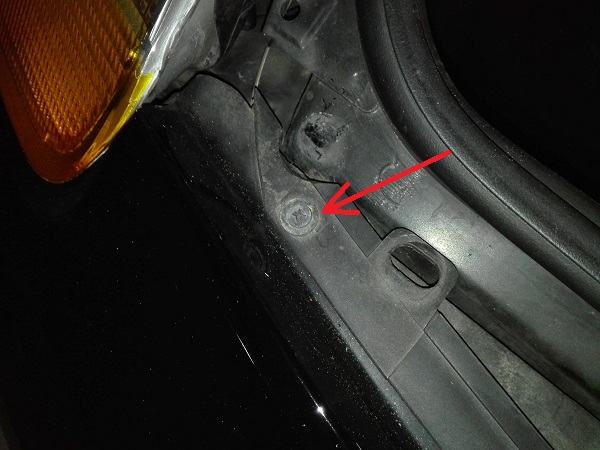

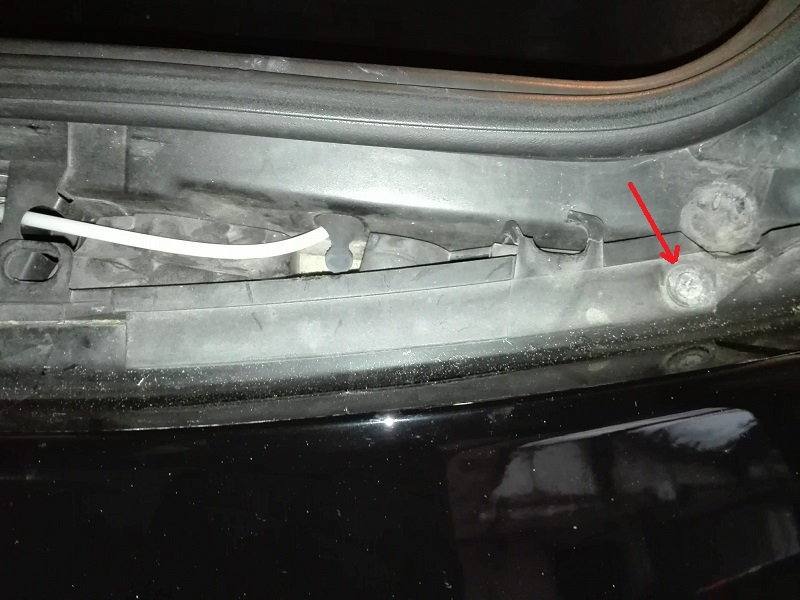

Rimossa la copertura abbiamo accesso alle due viti con testa a croce che fissano il paraurti

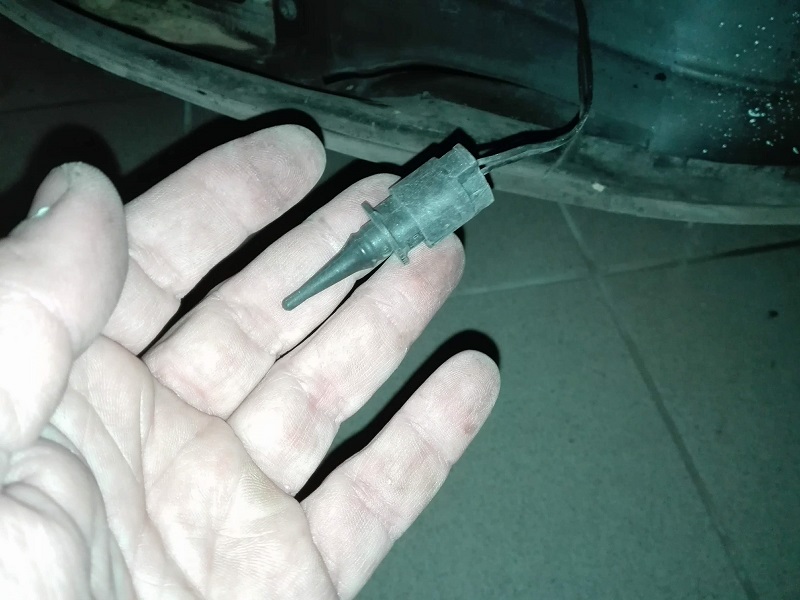

Sganciate, dalla griglia lato passeggero, il sensore che, credo, misuri la temperatura esterna.
E' facile scordarlo e se lo dimenticate in fase di montaggio bisogna rifare più della metà del lavoro di smontaggio per rimetterlo a posto.
A questo punto il paraurti è libero e può essere smontato.
Partite dai lati allargandolo un po' e tirando appena appena avanti. Poi dal centro, con qualche colpetto, iniziate a sfilarlo dalla sede, poi aiutandovi dai fori delle griglie, tiratelo avanti.
Sta alla vostra sensibilità capire come fare.
Si può fare tranquillamente anche da soli.
Assicuratevi di avere un posto protetto dove appoggiarlo una volta smontato.

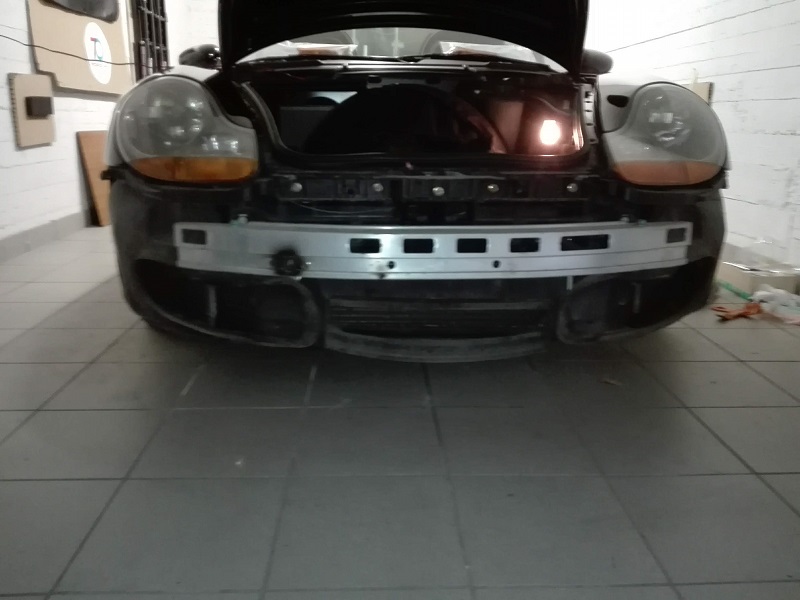

Qui il risultato finale

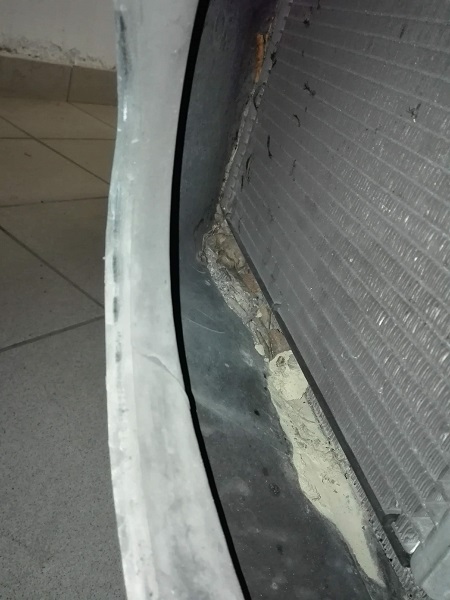

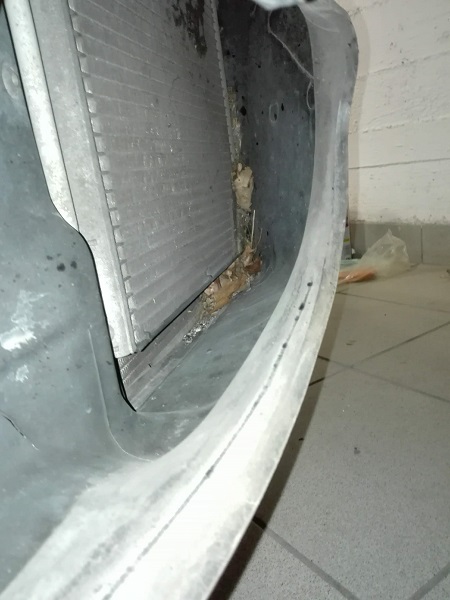

Vediamo, attraverso i convogliatori, quanta schifezza c'era

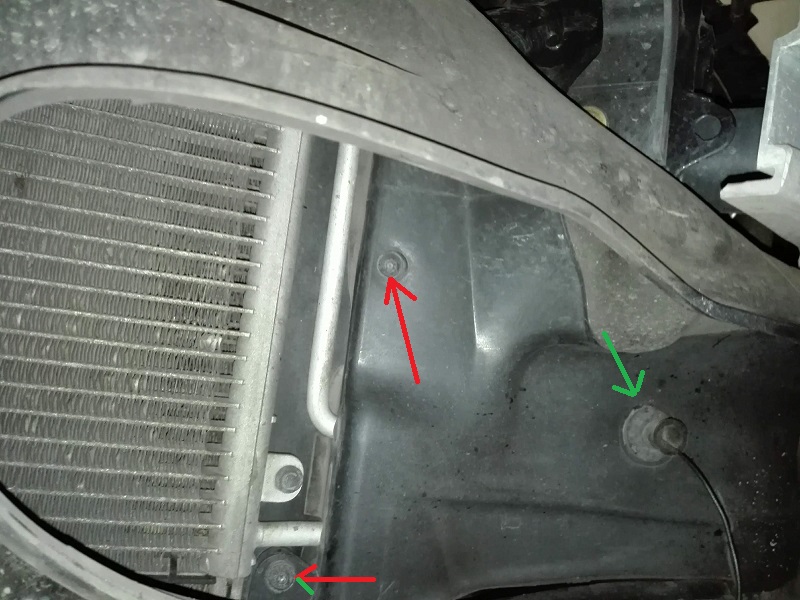

Rimuoviamo i convogliatori Ognuno ha 5 viti a testa esagonale da 8 mm
Dal convogliatore lato passeggero va rimosso il passacavo del sensore e va sfilato il sensore attraverso il foro.
A questo punto abbiamo accesso ai radiatori.

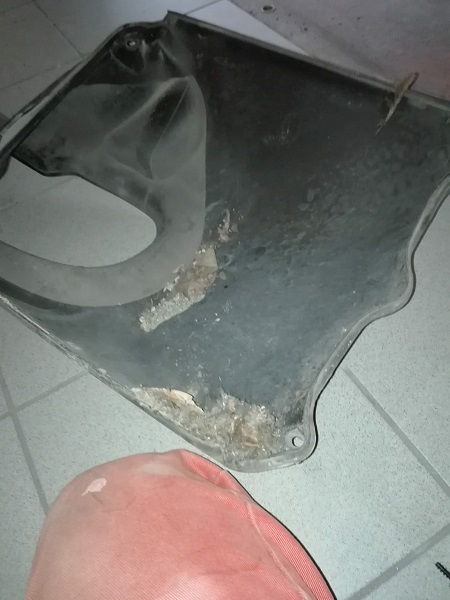

Qui si vede un po' della sporcizia all'esterno e nel convogliatore

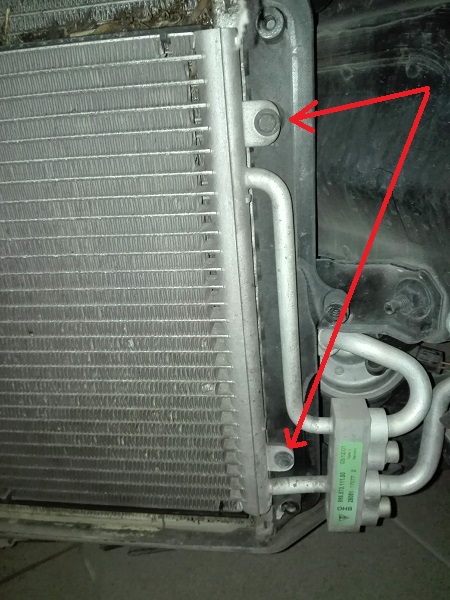

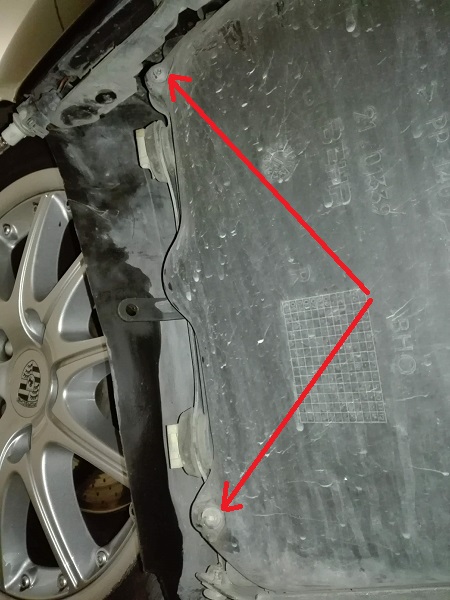

Procediamo a rimuovere i radiatori: sono fissati con due viti a testa esagonale (non ricordo se da 8 mm o da 10 mm perché ho fatto il lavoro l'altra settimana e non mi sono segnato questo dettaglio) e da un incastro sul lato esterno dell'auto,

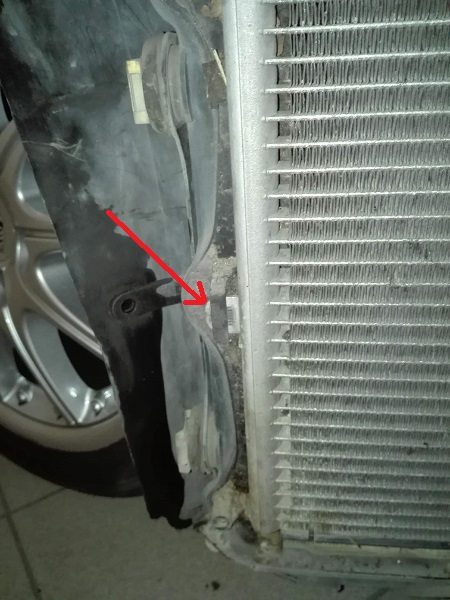

Consiglio di pulire e lubrificare con WD40 l'incastro poi togliere le viti e con delicatezza, agevolando il movimento dei tubi flessibili, sfilarlo dall'incastro

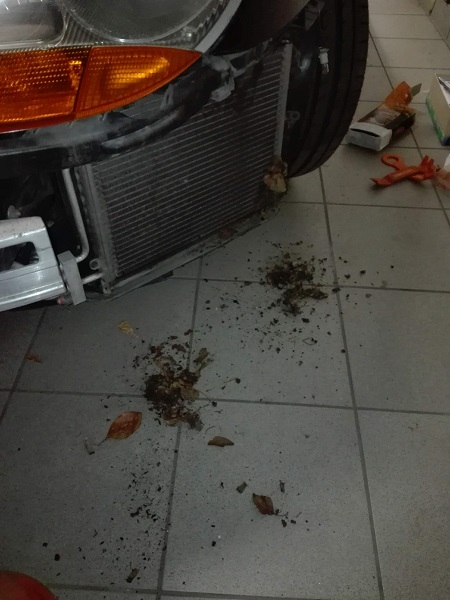

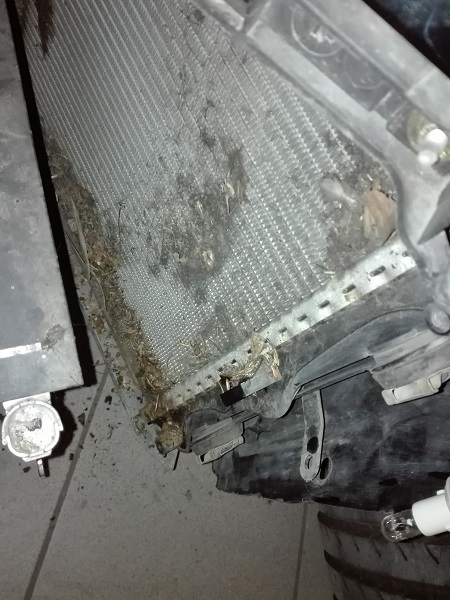

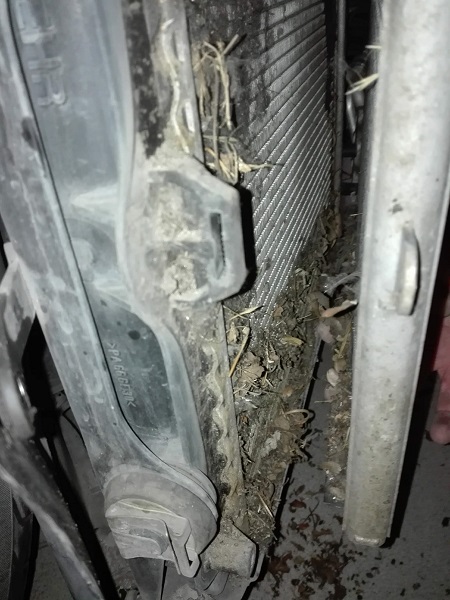

Qui si vede cosa c'era dietro
Con l'aspirapolvere pulite bene tutto
Chi ha il radiatore centrale (es. Boxster 3.2 S) pulisca anche il radiatore centrale.

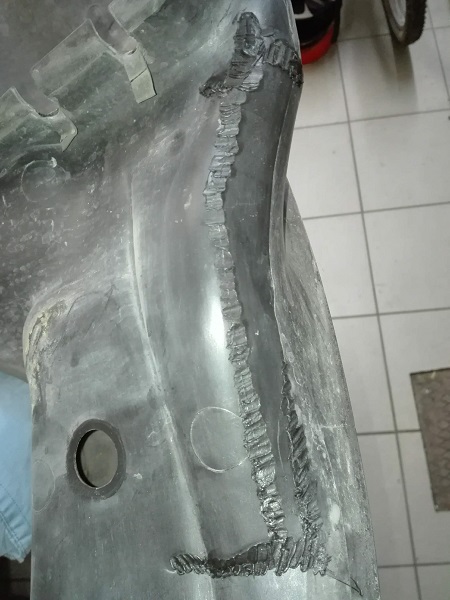

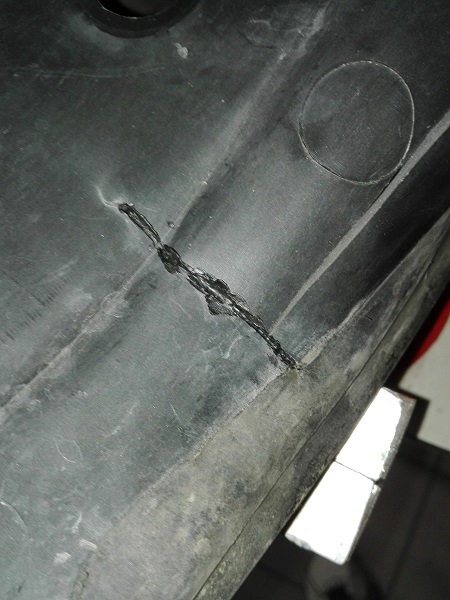

I miei convogliatori erano leggermente danneggiati (avevano qualche spaccatura). Ho quindi proceduto, con il saldatore, a ripararli
Il montaggio si fa procedendo a ritroso in questa procedura.
Tenete conto che, come detto all'inizio, la ricomposizione del puzzle sotto l'auto risulta più agevole sollevando l'auto.

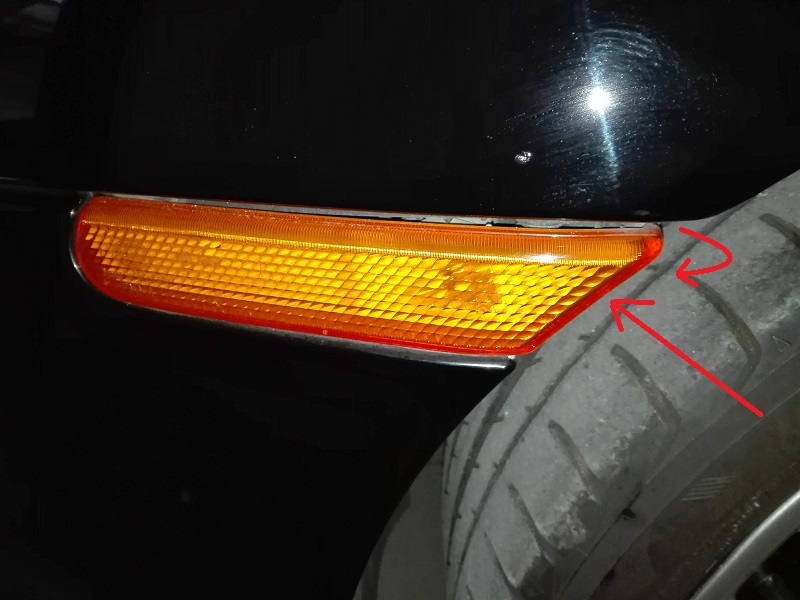

L'ultimo passo, il montaggio delle frecce, richiede un po' di attenzione e un trucchetto (imparato a mie spese): va puntata la freccia dalla parte dei rampini e, prima di premere sull'altro lato per incastrare la molla, tenete una mano sul lato dei rampini, nel punto indicato dalla freccia.
In questo modo diminuirete il rischio di spaccare un rampino (come è accaduto a me) o peggio due (si butta il pezzo e lo si ricompra).

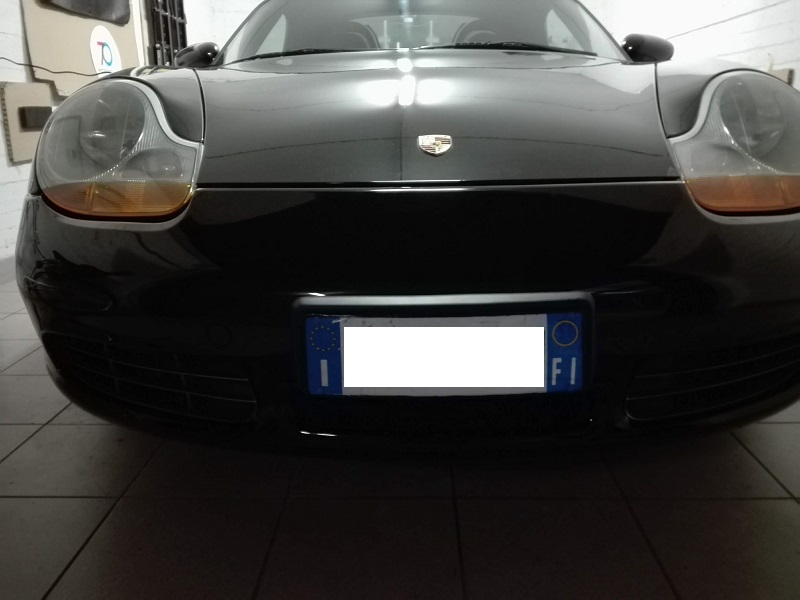

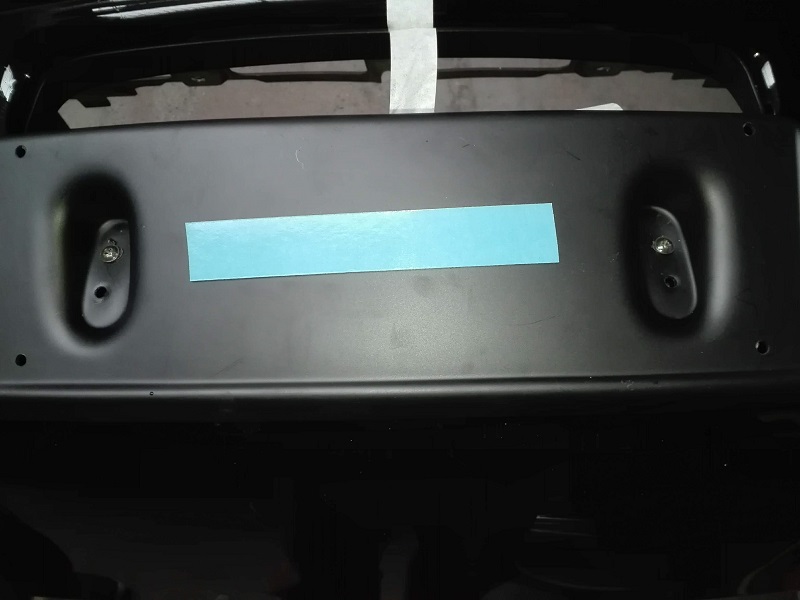

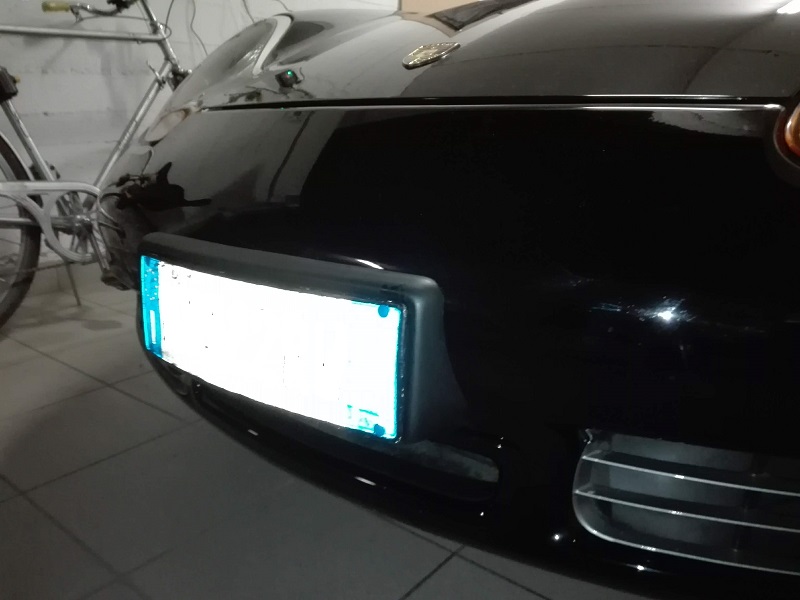

Con l'occasione ho montato anche un portatarga nuovo
C'è chi ha cervello e chi ha la testa disabilitata.
|
Vittorio C. (vittorio_c)
Utente registrato
Username: vittorio_c
Messaggio numero: 265
Registrato: 09-2014
| | Inviato il sabato 06 novembre 2021 - 15:45: |
|
Descrizione del lavoro molto chiara. Bravo! |
Geno (ge911)
PorscheManiaco vero !!
Username: ge911
Messaggio numero: 12042
Registrato: 01-2008
| | Inviato il sabato 06 novembre 2021 - 19:53: |
|
Chiarissimo veramente, grazie. Una cosa che noto sono i radiatori sempre pieni di sporcizia. Sarà che ad ogni lavaggio ci dedico molto tempo inserendo mano e tubo per tirare via figliame quel che c'è dentro, ma i miei, in 20 anni non li ho mai smontati e non li ho mai avuti così sporchi.
Qualunque purchè sia una PORSCHE, perchè se un'auto potesse sognare, sognerebbe di essere una PORSCHE.
|
Paolo (jackyickx)
Porschista attivo
Username: jackyickx
Messaggio numero: 2474
Registrato: 07-2013
| | Inviato il sabato 06 novembre 2021 - 20:48: |
|
Griglie Zunsport, mi raccomando.
Senza questi dispositivi, passerà sempre di tutto.
E più spesso di quanto si creda bisognerà smontare, pulire e rimontare.
Stupisce comunque come la casa madre non abbia previsto dall’inizio (tranne alcuni specifici modelli) dei nidi d’ape adeguati per impedire il passaggio di ogni genere di sporcizia (mozziconi di sigarette e carte dei cracker inclusi)
JACKYICKX: "THERE ARE LEADERS IN PORSCHE MAKING GREAT CARS; THAT'S THE REASON WHY YOU PICK THE WHOLE GLORY UP"
|
Gianluca G. (gianlu)
Porschista attivo
Username: gianlu
Messaggio numero: 3620
Registrato: 04-2002
| | Inviato il domenica 07 novembre 2021 - 09:23: |
|
Ottimo contributo Alessandro, come sempre!
..e senza ponte sollevatore è un lavoro sicuramente più affaticante!
Perché non ci ha pensato Porsche a delle griglie? Bohhhh forse per non diminuire il passaggio aria o come immagino che sia perché è un lavoro che prevede da eseguirsi ad ogni tagliando in CP
997TT = happy life!
|
Paolo (jackyickx)
Porschista attivo
Username: jackyickx
Messaggio numero: 2475
Registrato: 07-2013
| | Inviato il domenica 07 novembre 2021 - 11:40: |
|
No, perché mettere nidi d’ape costa.
E lì fa andare fuori budget.
Comprimendo i loro margini di guadagno.
A griglie installate, il passaggio aria è uguale
JACKYICKX: "THERE ARE LEADERS IN PORSCHE MAKING GREAT CARS; THAT'S THE REASON WHY YOU PICK THE WHOLE GLORY UP"
|
Alessandro (aleb)
Porschista attivo
Username: aleb
Messaggio numero: 1093
Registrato: 03-2015
| | Inviato il domenica 07 novembre 2021 - 20:03: |
|
Grazie a tutti.
Gianluca, la prossima volta (sempre che non installi le griglie) la alzo di sicuro. Vista la fatica fatta, metterla sul ponte, in confronto, è una fesseria :D
