Ciao a tutti, la mia Boxster è dotata di PCM1 con telefono vivavoce e cornetta privacy esterna.
Il proprietario precedente a quello che me l'ha venduta, tra le altre "genialate", ha pensato bene di tagliare il cordone della cornetta (perché si era rovinata la plastica della spirale) e di incollare la cornetta al supporto perché si era spaccato il gancetto che la teneva su.
Tralascio che un kit nuovo HSU-1 della Nokia gli sarebbe costato meno di 50 euro e, soprattutto, 4 o 5 anni fa lo si sarebbe trovato.
Dopo svariate ricerche in rete ho appurato che quel kit è introvabile. Si trova l'HSU-2, che però ha il connettore di connessione diverso e l'HSU-3 che però non credo sia compatibile.
Ho quindi deciso di provare a fare un ripristino "home made" :D con fini più estetici che funzionali (vedremo nel seguito perché).
Disclaimer: questo scritto descrive come ho eseguito il lavoro sulla mia macchina. Non mi assumo la responsabilità di danni derivanti dall'esecuzione delle operazioni descritte sui propri veicoli.
ATTREZZI E MATERIALI DI LAVORO NECESSARI
Coltellino
Cacciavite torx
Cacciaviti a croce piccole di varie dimensioni
Forbici (meglio sarebbe uno spellafili)
Saldatore
Stagno
Guaina termorestringente di varie dimensioni
Velcro adesivo
Un po' di pazienza
TEMPO IMPIEGATO: 4 ore in più riprese
DIFFICOLTA': bassa
PARTI NECESSARIE
* Un cavetto spiralato a 6 fili. La ricerca non è stata facile e ho dovuto scendere a un compromesso comprando un cavo per microfoni di radio CB (o simili) e adattarlo.
Riporto il link di amazon per semplificare la vita a chi avesse un problema simile
https://www.amazon.it/gp/product/B07DN8CLDQ/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
VEICOLI DI PERTINENZA PER LA PROCEDURA:
986/996 dotate di PCM 1 con telefono e cornetta privacy esterna NOKIA. Probabilmente la stessa procedura è applicabile anche ad altri veicoli e altri telefoni.
NOTA: il kit originale PORSCHE (non so per quali telefoni sia applicabile) si trova al costo di 250 € in CP
COSTO:
8,64 € per il cavetto
2 € per guaina termorestringente e velcro
ESECUZIONE

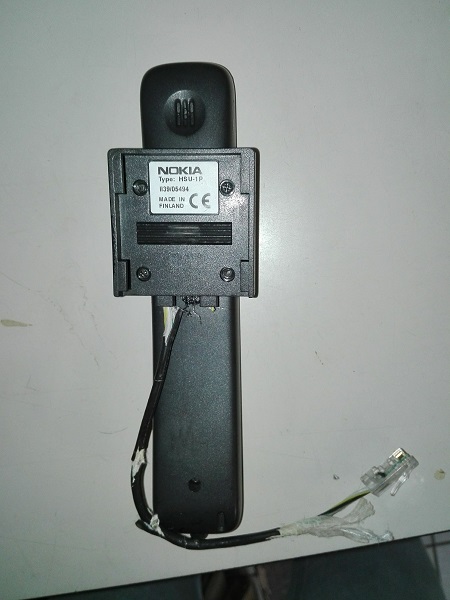

La situazione di partenza era la seguente

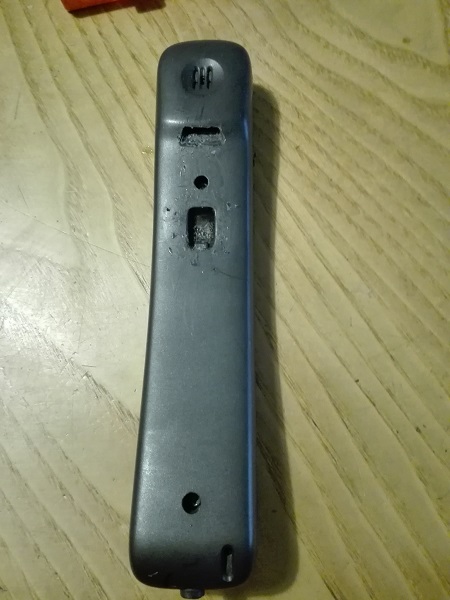

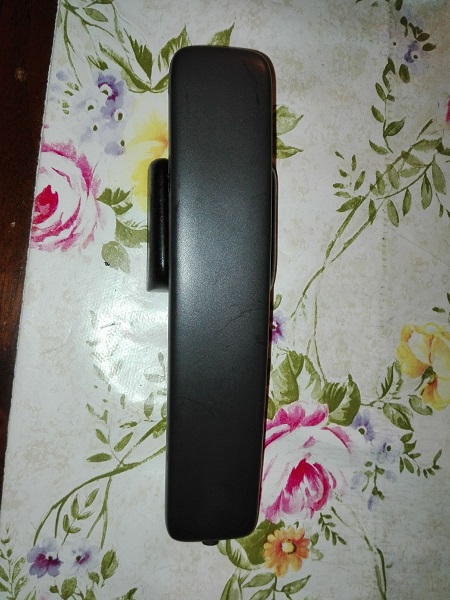

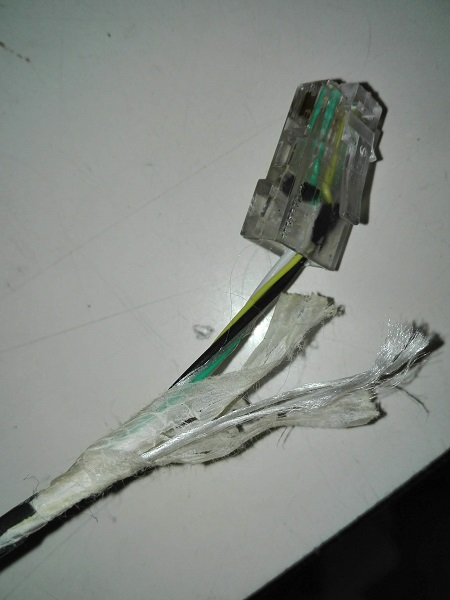

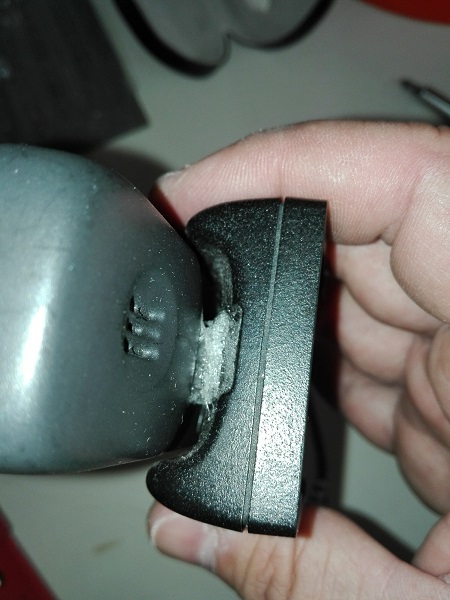

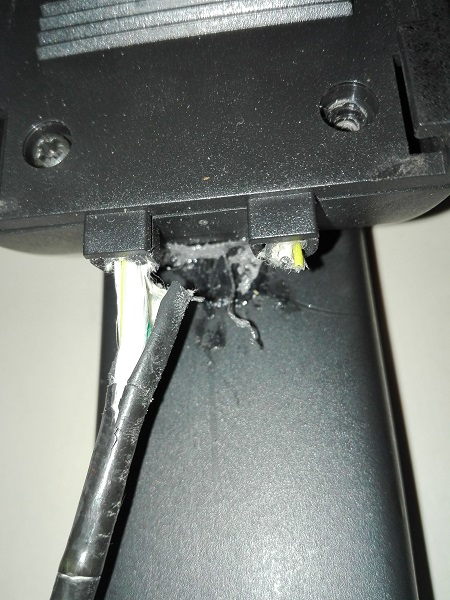

Nelle foto possiamo vedere il cavo tagliato, la colla usata per fissare la cornetta al supporto e lo stato dei resti del cavo.
Per arrivare a questa situazione, basta sfilare il supporto dal suo aggancio
e rimuovere la vite torx che si vede in foto (per arrivarci va rimosso, con la lama di un coltellino il tappino di protezione). In questo modo si accede alla connessione (tipo cavo di rete) della cornetta alla parte "fissa" dell'impianto.
Per prima cosa ho separato, usando il coltellino e i cacciaviti piccoli (e molta delicatezza) la cornetta dal supporto e ho ripulito il tutto, come meglio si poteva, dai residui di colla.

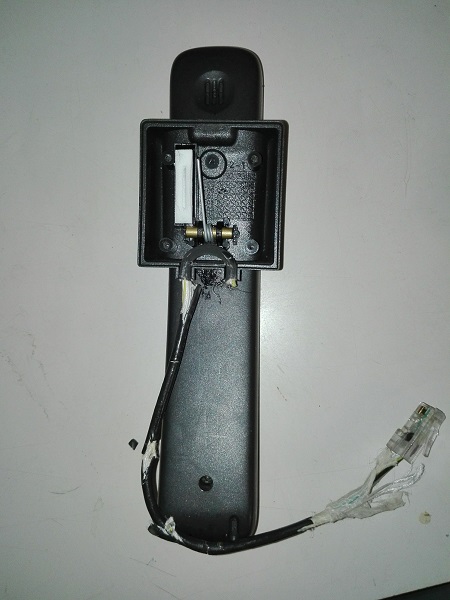

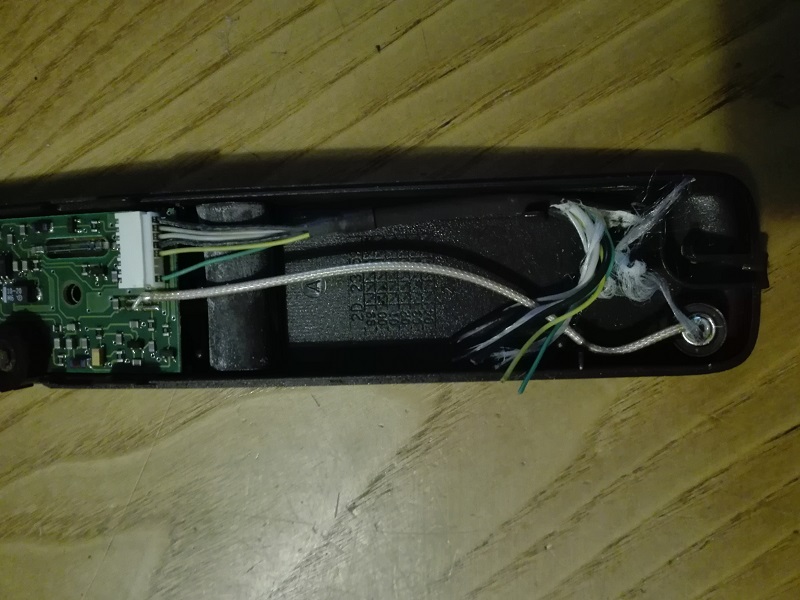

Dopodiché ho aperto la cornetta e ho esaminato il connettore, il residuo di cavo e l'altro connettore
Come si vede, la matassa di cavetti sembra mostrare 4 conduttori: nero, bianco, verde, giallo, ma nei connettori abbiamo 6 cavi.
Questo perché i cavi nero e bianco sono dei cavi schermati e le due schermature hanno una loro connessione.
Questo tipo di cavo è impossibile da reperire (la Nokia, tra l'altro, non esiste più) quindi ho comprato su amazon il cavo di cui ho postato il link a 6 conduttori (quello nero è uno schermo).
Nei passi seguenti mostro come ho utilizzato questo cavo: di fatto ho usato 4 conduttori per le connessioni "normali" e due per lo schermo. Ciò rende altamente improbabile che la modifica possa funzionare e per questo motivo ho specificato che l'intervento è prevalentemente estetico.

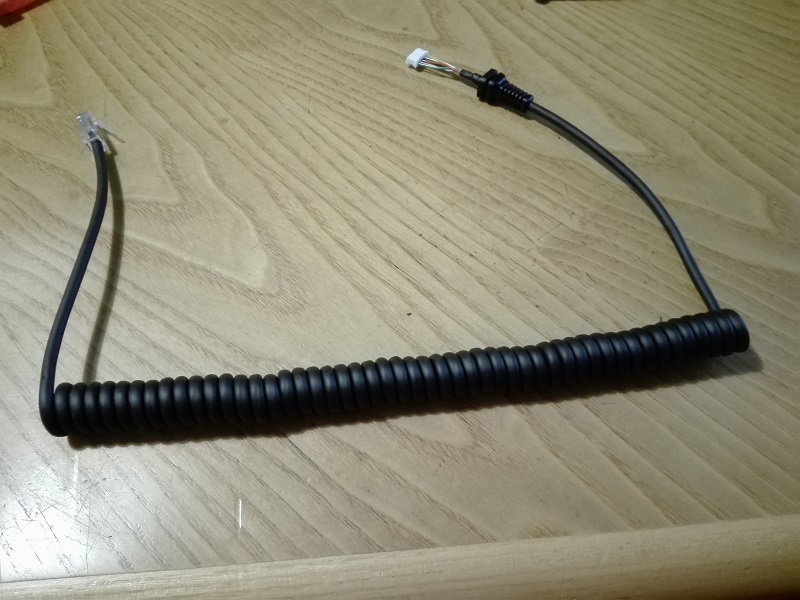

Quindi, preso il cavo

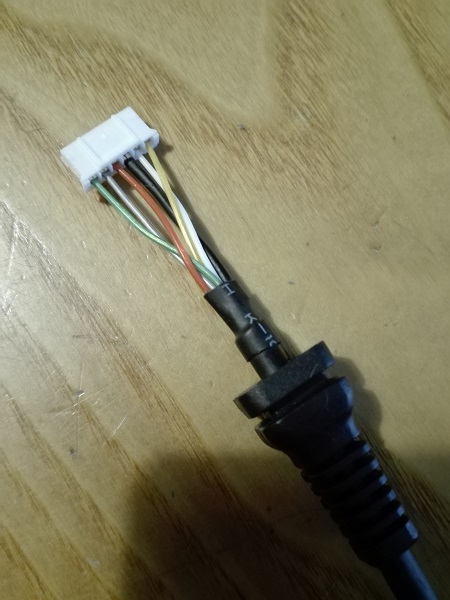

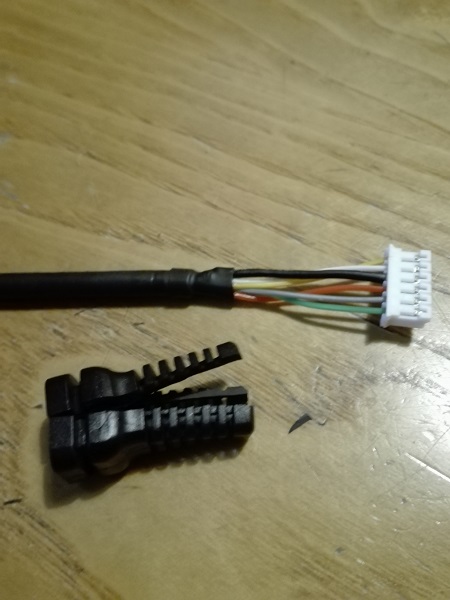

e rimossi i connettori e il "fermo in gomma"
ho proceduto a spellare i fili e a saldarli con i monconi. Per spellare i fili, l'ideale sarebbe avere uno spellafili. Non avendolo ho usato le forbici da elettricista ma, essendo i cavetti molto molto piccoli, è stata un'impresa non facili con ampie citazioni dal calendario :D
Ho protetto le saldature con la guaina termorestringente.

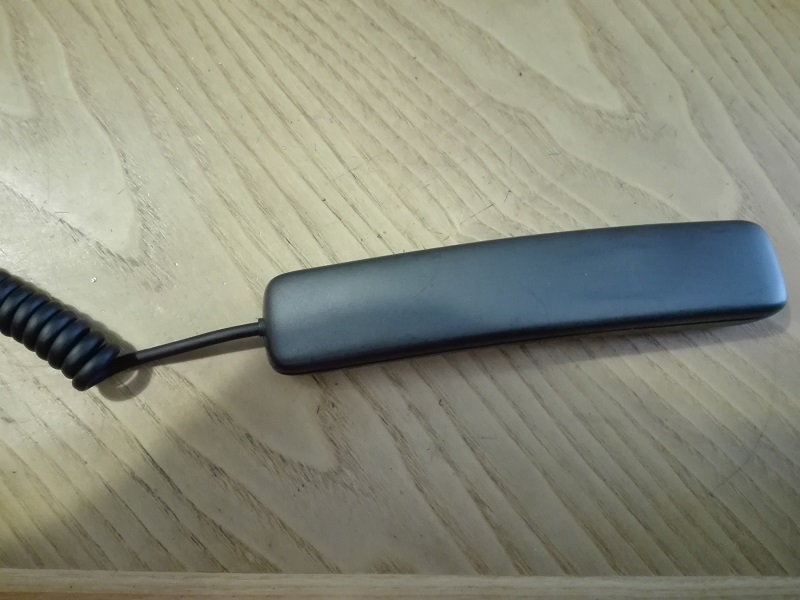

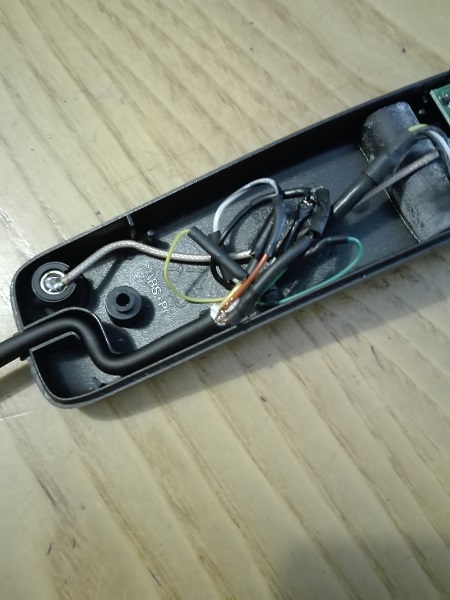

Il risultato, lato cornetta, è il seguente

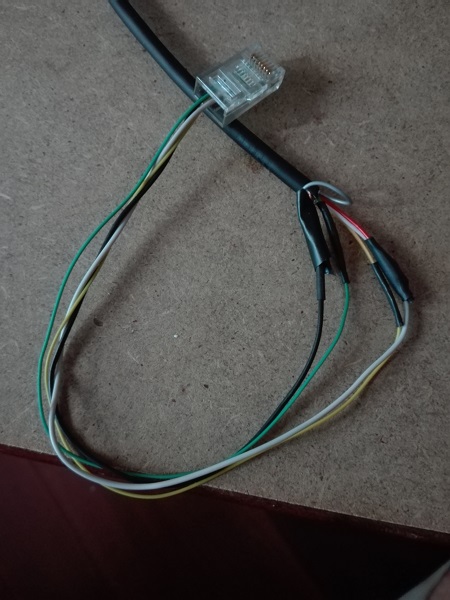

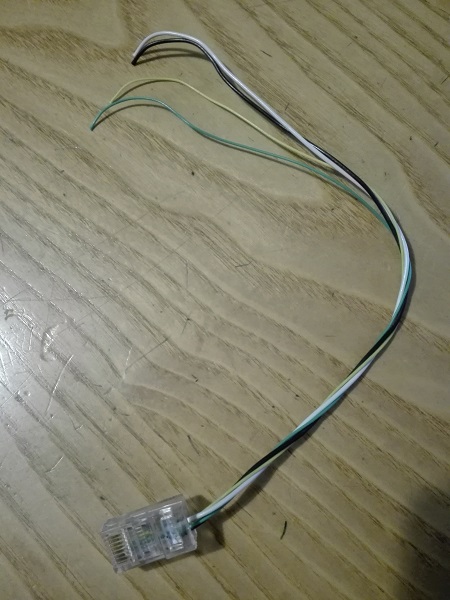

e lato connettore

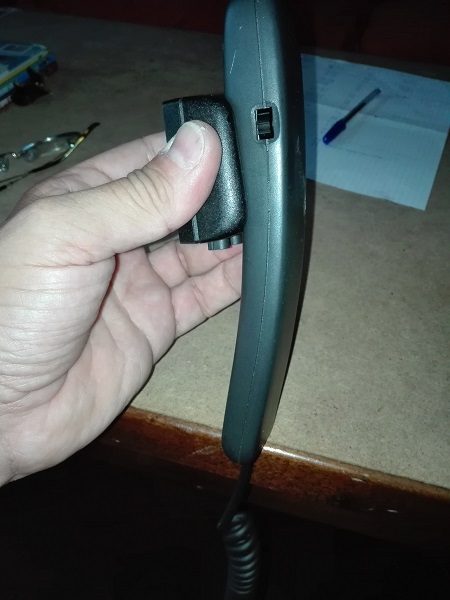

Per fissare la cornetta al suo supporto ho usato del velcro adesivo.
La soluzione è temporanea, finché non troverò il modo di ricreare il gancetto a L e di incollarlo al supporto originale

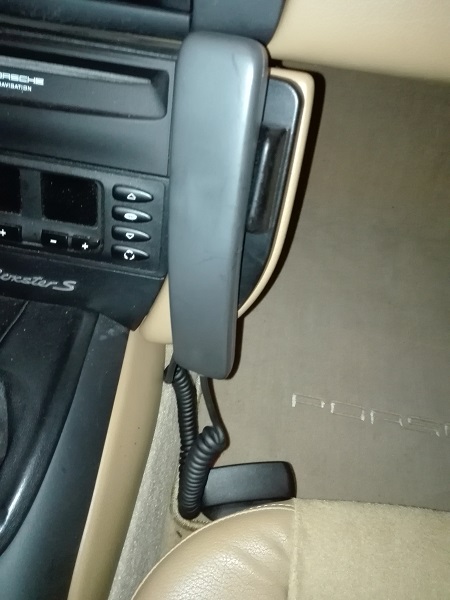

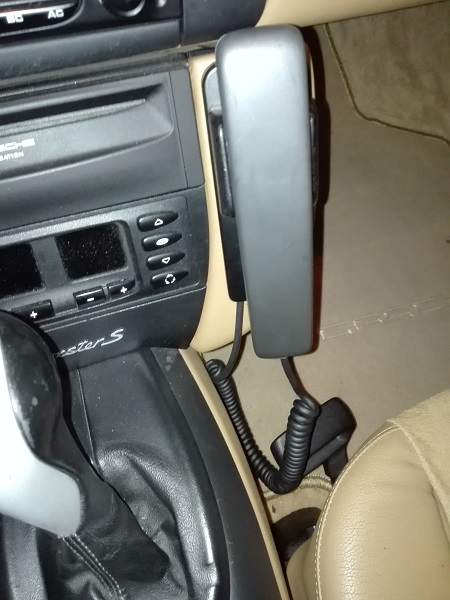

Ricollegato il connettore all'impianto ho rimesso la placchetta fissata con la vite torx, ho infilato il supporto della cornetta sugli appositi gancetti e il risultato finale è il seguente

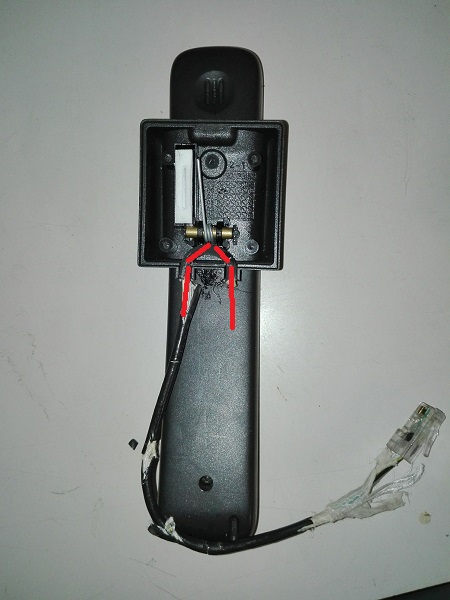

NOTA: il cavo originale aveva una parte "non spiralata" molto più lunga (da una parte) perché faceva il giro all'interno del supporto
come evidenziato in figura
Dovendo adattare un cavo non originale ho omesso questo passaggio in quanto non c'è la lunghezza adatta.
C'è chi ha cervello e chi ha la testa disabilitata.
|
Gibi (pepsi)
Utente registrato
Username: pepsi
Messaggio numero: 91
Registrato: 05-2018
| | Inviato il lunedì 26 luglio 2021 - 11:13: |
|
Sempre complimenti per i tuoi lavori |
Migliagigi (migliagigi)
Porschista attivo
Username: migliagigi
Messaggio numero: 3939
Registrato: 07-2005
| | Inviato il lunedì 26 luglio 2021 - 11:22: |
|
citazione da altro messaggio:tagliare il cordone della cornetta (perché si era rovinata la plastica della spirale) e di incollare la cornetta al supporto perché si era spaccato il gancetto che la teneva su.
Già che c'era poteva fare un tutorial per il lavoro geniale che ha fatto!
Complimenti Alessandro!
keep your eyes on the road and your hands upon the wheel(J.M.) - Tessera n. 1773 - MP996
|
PL3 (peter)
Porschista attivo
Username: peter
Messaggio numero: 3624
Registrato: 05-2003
| | Inviato il lunedì 26 luglio 2021 - 11:28: |
|
Ma levarla del tutto?
Ormai non ha più ragione di esistere...
Tutto quello che in un motore non c'è...sicuramente non si rompe!!!
|
24CT (24ct)
Porschista attivo
Username: 24ct
Messaggio numero: 2676
Registrato: 04-2014
| | Inviato il lunedì 26 luglio 2021 - 12:09: |
|
E' un pezzo storico, come avere un "mangianastri" della Geloso montato in auto...
Oltretutto quel telefono era un'installazione di fabbrica! Bravo Ale!!!
“Il mondo non è minacciato dalle persone che fanno il male, ma da quelle che lo tollerano” - Albert Einstein.
|
Alessandro (aleb)
Porschista attivo
Username: aleb
Messaggio numero: 1079
Registrato: 03-2015
| | Inviato il lunedì 26 luglio 2021 - 12:46: |
|
Esatto 24CT. L'idea, Peter, è di iscriverla ASI l'anno prossimo e provare a metterla in condizioni di ottenere la Targa Oro, quindi devo cercare di ripristinare tutto come era in origine.
Questa era una delle piccole cose da sistemare.
Adesso sto aspettando il display del clima (ordinato venerdì) per sostituire il suo che è completamente "bollito".
Poi ci saranno altri lavori, qualcuno più grosso, qualcuno più piccolo.
Vi terrò aggiornati ;)
Ale
C'è chi ha cervello e chi ha la testa disabilitata.
|
Alf (desimone)
Utente registrato
Username: desimone
Messaggio numero: 105
Registrato: 09-2018
| | Inviato il mercoledì 28 luglio 2021 - 13:05: |
|
Nell'ottica di ripristino storico, è un ottimo lavoro.
B 987 S
|
Marco B. (skybrunner)
Utente registrato
Username: skybrunner
Messaggio numero: 318
Registrato: 02-2017
| | Inviato il martedì 03 agosto 2021 - 12:37: |
|
ottimo lavoro anche in previsione, perchè alla fine, anche trovando un HSU nokia in ottime condizioni come ho fatto io, prima o poi tornerà a rompersi e sgretolarsi.
Così facendo non ci sono più problemi, risolvendo il problema a monte.
Complimenti e grazie |
