Ciao a tutti, benvenuti nel 3d dedicato alla tanto vociferata apertura dei fari della boxster 986,
ovviamente valido per gli analoghi fari installati sulla 996. Innanzitutto, ci tengo a dire che farò
il possibile per essere chiaro e dettagliato, fino alla pignoleria, ma senza l'aiuto di voi che
leggete non riuscirò mai a spiegarmi come vorrei, quindi sotto con eventuali domande, una volta
finito di leggere!
Se vi state chiedendo perchè io abbia deciso di avventurarmi nell'impresa di aprire i fari, è perchè
volevo:
1) Togliere le "lenti" ingiallite dal tempo e dall'utilizzo di lampade alogene troppo potenti;
2) Passare a dei fanali xeno, ma allo stesso tempo
3) Evitare di spendere 3000€ e passa per dei Litronic e divertirmi col DIY;
PARTI DEL FANALE

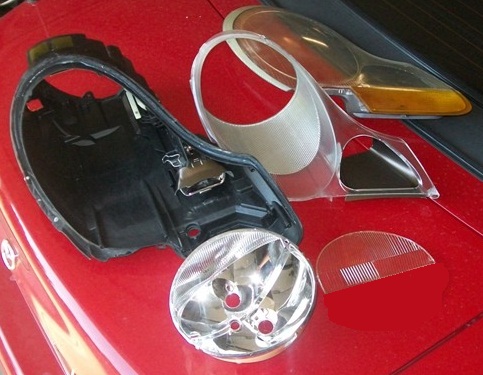

Il fanale della boxster 986, come potete vedere dalla foto, è formato da varie parti, alle
principali per chiarezza darò un nome univoco che userò sempre in seguito:
- La parte trasparente, anche se di plastica, sarà il VETRO;
- La parte di plastica nera che si sigilla col vetro sarà il SUPPORTO;
- La parte coi fori per le lampade H7 dell'abbagliante e dell'anabbagliante sarà la PARABOLA;
- La parte interna di plastica trasparente, che in un punto risulta sovrapposta ad un lamierino
metallico per dare una superficie riflettente sarà la SEDE (della parabola)

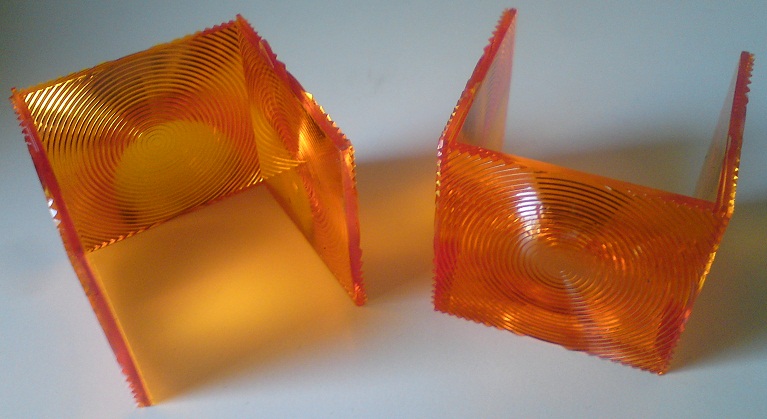

- La parte arancione in corrispondenza della freccia, formata da tre facce adiacenti di un cubo, sarà
la PARTE CHE STA SULLE PALLE A TUTTI, ma siccome è troppo lungo sarà la GELATINA (un po' come quei
fogli colorati per i fari da palcoscenico)
- La mezzaluna trasparente che copre parte della parabola e tende a ingiallire, sarà la LENTE
INTRODUZIONE AL LAVORO & MATERIALE NECESSARIO
Come potete vedere dai link in fondo, su internet si trovano già un paio di 3d su come aprire i
fari, sono quelli sui quali mi sono basato io stesso, o meglio: ho cercato di mettere in pratica
quanto spiegavano, ma non riuscendoci ho finito per fare di testa mia. Nello specifico, qualcuno
dice di aver aperto il fanale come consiglia anche l'azienda che mi ha venduto il kit che ho
installato all'interno, ovvero mettendolo in forno a circa 130 °C per qualche minuto. Ebbene sì,
l'ho fatto ed il risultato è stato che mentre la plastica nera si stava per sciogliere, il
sigillante non ha dato segni di cedimento. Inoltre non è stato piacevole cercare di separare due
parti di plastica a 130 °C con dei guanti, ma quel giorno mi sentivo particolarmente ardito. Altra
idea proposta è quella di scaldare la punta di un cacciavite piatto con una pistola termica (una
sorta di grosso phon che raggiunge anche temperature di 600°C) e conficcarlo nel sigillante:
ripetendo l'operazione miliardi di volte alla fine tutto il sigillante risulterebbe tagliato e il
vetro si potrebbe scollare dal supporto. Il punto è che oltre ad essere una vera rottura di palle,
perchè devi insinuarti con un pezzo di metallo ustionante in mezzo a lembi di plastica che si
potrebbero sciogliere per arrivare al sigillante quando ormai la punta si è raffreddata, è INUTILE!
Ma mi è servito per capire cosa fare.
Per eseguire il lavoro vi servono:
- Una grandissima dose di masochismo e parimenti di determinazione;
- Molto tempo, personalmente ci ho messo 4+4+4=12 ore per il primo fanale e 4+4=8 ore per il secondo,
poi magari sono impedito io!(so che penserete che stia esagerando, ma per me è stato DAVVERO DIFFICILE aprire i fanali, ci ho anche quasi rimesso un dito)
- Un cacciavite piatto con la punta larga circa 3mm o meno, abbastanza lungo (minimo 8-10 cm circa,
manico escluso) ma senza compromettere la resistenza (In linea di massima, mettendolo sotto una
scarpa per cercare di piegarlo NON DEVE FARLO).

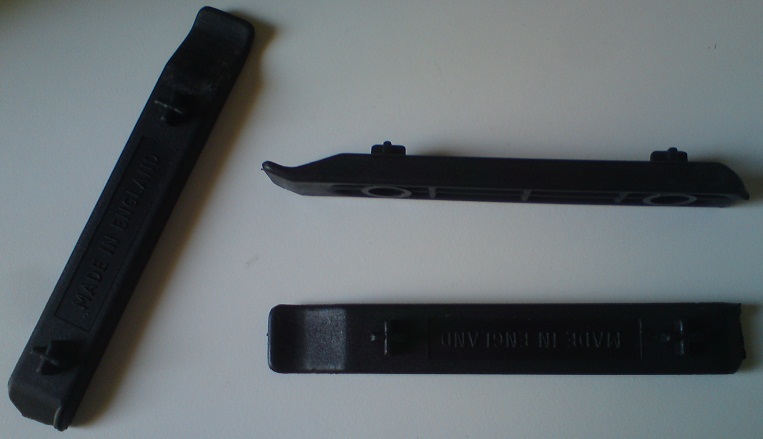

- Delle levette di plastica (almeno 3) molto dure e resistenti, magari con una estremità lievemente
ricurva, larghe circa 1-2 cm e di spessore finale piccolo, diciamo che 2 mm sarebbe
ottimale. So che sembra che abbia descritto una cosa strana, ma se guardate la foto sto parlando
delle levette che si usano per rimettere nel cerchio di una bici il suo copertone, dopo aver
sostituito una camera d'aria. Le mie vengono dal kit ripara forature del Decathlon appunto, e posso
dirvi con certezza che senza di esse non sarei riuscito ad eseguire il lavoro, sono state la mia
salvezza quando stavo per darcela su. Mi raccomando non fate leva con parti di ferro, tipo
cacciaviti, perchè graffiano/crepano il fanale. Anche l'idea di avvolgere un cacciavite in qualcosa
di "morbido" (tipo panno sottile o scotch isolante) non ha funzionato. La parte ricurva è molto
utile perchè si arriverà ad un punto nel quale in una mano avremo il cacciavite, nell'altra una
levetta, e un'altra levetta o due dovranno rimanere incastrate fra vetro e supporto per fare
spessore, ma se fossero dritte la tendenza a richiudersi dei lembi le sparerebbe fuori (già così
accade comunque a volte). Qua in foto:
- Silicone acetico nero o grigio (bianco sta male per ovvie ragioni) o sigillante simile.
Prima di aprire il fanale occorre ovviamente togliere tutte le lampadine, sono 5 (freccia, fendi,
anabbagliante, abbagliante, posizione) e il triangolino che nei litronic ospita il lavafaro.
Lasciate pure da parte anche il coperchio di chiusura posteriore.
FASE 1: TOGLIERE LA COLLA
La prima cosa da fare è prendere il cacciavite e usarlo quasi come uno scalpello, infilandolo senza
paura nel sigillante -ove raggiungibile- per toglierlo quanto più possibile. Verranno via delle
biscioline di gomma e poi via via dei frammenti, siate pignoli, potreste starci anche 2-3 ore.

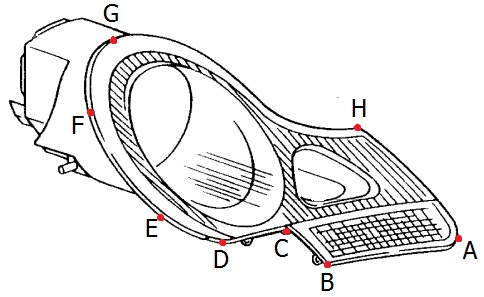

Per chiarezza do un nome ai punti importanti del fanale:

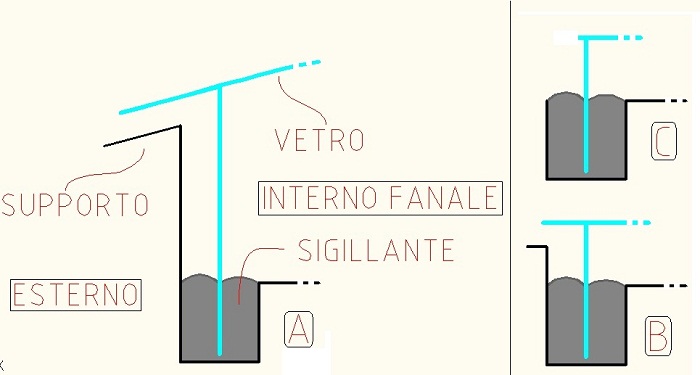

Prima di cominciare, nell'immagine trovate le principali "configurazioni" viste in sezione dei due
lembi uniti dal sigillante:
A) La più ostica di tutte, come si vede arrivare con il cacciavite al sigillante è difficilmente
fattibile, a meno di non infilarsi "entrando dal davanti" ovvero nella direzione che attraversa lo
schermo del vostro PC. Questo è possibile solo nel tratto DE, entrando da D e nel tratto HA,
entrando da A, in quanto ci si trova negli angoli. A parte queste zone particolari in angolo, niente
cacciavite!
B) Questa è affrontabile, basta stare attenti a non fare troppo leva sul supporto (cosa che comunque
va fatta), al contrario il lembo del vetro ha un'ottima resistenza, non me l'aspettavo. Riguarda il
tratto EF.
c) La configurazione più semplice perchè la colla è perfettamente visibile, riguarda la parte
inferiore ovvero ABCD, con il tratto DC che diventa via via più ostico perchè c'è una curva e un
lembo di plastica che diventa sempre più alto, è un punto di passaggio dalla configurazione C alla
B.
Un'ultima cosa, vi faccio notare che la colla raggiungibile col cacciavite è solo quella esterna, ma
il vetro in realtà è immerso in una apposita canaletta nel supporto, quindi il sigillante è anche
all'interno, ecco perchè anche quando hai grattato via tutta la colla possibile il fanale non ne
risente e non cede minimamente.
Quindi per riassumere la colla va tolta approssimativamente tutta nei tratti ABCD, per quanto
possibile nei tratti DE e AH e fin dove si riesce salendo da E verso F, senza troppa paura di fare
un po' di leva, anzi.
Finita questa parte dovreste ritrovarvi con un macello di briciole sul pavimento e qualcuno che vi
dimostra la sua approfondita conoscenza dei santi e di quello che possono fare, perchè avete
sporcato tutto.
FASE 2: FARE LEVA
Inizia ora la parte un po' più delicata, non abbiate però troppa paura perchè le plastiche sono
abbastanza resistenti. Si deve procedere infilando la prima levetta nel punto E e iniziando a fare
leva, mentre con l'altra mano munita di cacciavite si gratta la colla che viene su attaccata al
vetro (le due parti rimangono comunque attaccate). Occorre procedere così man mano da E verso F, ma
andando avanti la parte "già fatta" tenderà a richiudersi, perciò lasciatevi inserita un'altra
levetta (poi due...), che man mano inserirete di più; avendo uno spessore variabile contribuirà ad
allontanare progressivamente i lembi.
Arrivati circa a F la colla sarà difficilmente raggiungibile (più avanti arrivate meglio è comunque)
quindi non potrete procedere.
Non resta quindi che far scorrere le levette da E verso F lasciandole inserite, in questo modo i
lembi cominceranno ad allontanarsi e, nella parte iniziale, a staccarsi.
Procedete aiutandovi con una levetta per mano e una fissa dove fa più comodo fino a percorrere tutto
il contorno del fanale, oltre F fino ad H.
Non abbiate troppa paura di flettere le parti del fanale, non ne risentiranno se procederete con
calma e precisione. Delle due può creare più problemi lasciare la levetta FERMA in certi punti poco
prima di H, dove il bordino del supporto è debole, perchè il tentativo di richiudersi del fanale
potrebbe creparlo spingendo sulla leva; se invece continuerete a sollevare il vetro e andare in
avanti, non accadrà, a meno di non essere particolarmente violenti. Attenzione, occorre sempre
essere delicati ma decisi. La parte più difficile è la seconda metà da G verso H, proprio per la
debolezza del bordino di plastica nera. Infatti nel primo fanale ho crepato qualche pezzetto di
bordino, il secondo invece non ha subito danni.

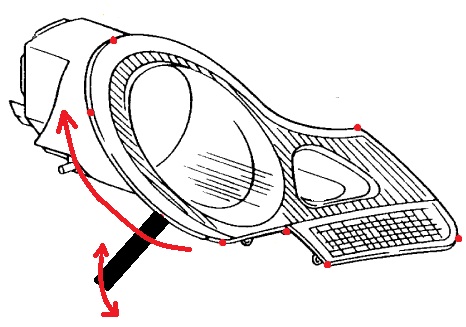

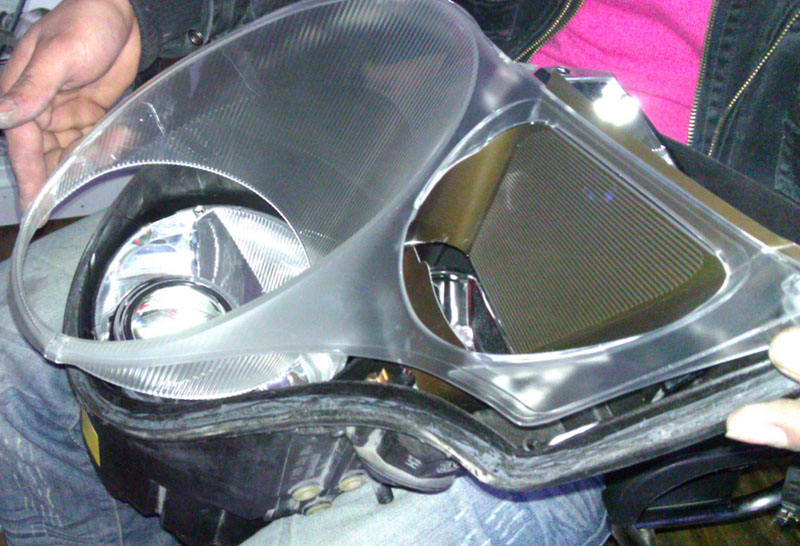

Vi ritroverete alla fine ad avere il fanale collegato solo nel tratto rettilineo AB, infatti le
parti potranno ruotare rispetto a quell'asse e il farò si aprirà come una scatoletta. Attenzione
perchè se aprite troppo si spacca ovviamente, quindi togliete anche la colla residua in AB e si
aprirà.
Se siete arrivati qui è quasi come aver finito!
Tolto il vetro infatti la sede si sfila dopo aver rimosso due vitine o poco più.
FASE 3: RIPULIRE I RESIDUI e APPORTARE LE MODIFICHE
Non resta che modificare il fanale, io come già anticipato ho installato un proiettore lenticolare
che comporta altre piccole lavorazioni: chi invece vuole togliere pezzi perchè rovinati o
antiestetici, non ha che da prendere lo strumento "dita" e toglierli, infatti sia la gelatina
arancione che la lente si disincastrano facilmente al massimo con l'aiuto del solito cacciavite
piatto. E' importante però, prima di fare modifiche, ripulire sia la canaletta sul supporto che il
corrispondente bordo del vetro dal sigillante, infatti tutta la colla interna non è mai stata
toccata dal vostro cacciavite, probabilmente.
Fatto questo modificate quello che volete, ripulite e rimontate le parti che magari avete dovuto
togliere, come la sede. Queste sono le parti che ho rimosso anche io, cioè le "gelatine" delle frecce e le lenti ingiallite:

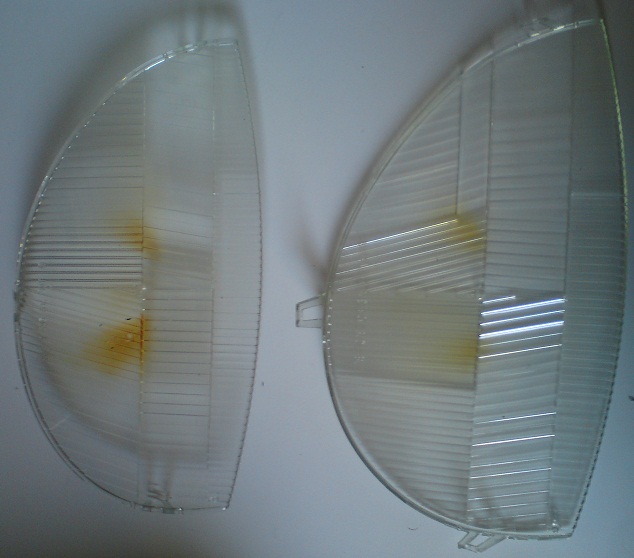

FASE 4: RICHIUDERE
Niente di più semplice, riempite la canaletta nel supporto con abbondante silicone, il bordino sul
vetro infatti vi ci deve "affogare" per assicurare tenuta ed evitare di trovarci i pesci rossi
quando piove. Accostate il vetro e il supporto, schiacciateli e manteneteli vicini con delle
mollette o qualcosa di simile finchè il tutto non si asciuga. Se avete usato il silicone bastano
poche ore, se volete essere sicuri fate passare una notte.
Spero di aver fatto cosa gradita scrivendo questa guida, buon divertimento!
Jacopo L.
LINK UTILI
Articolo su RennTech.org
Alcune foto e discussioni varie su 986forum
NB: le foto mancanti le posterò al più presto, scusate ma fino al weekend non ho tempo di farle nè di caricarle!} |
