| | Inviato il sabato 05 novembre 2016 - 21:10: |
|
Durante il parziale restauro della mia my78 mi sono perso la parte terminale del cablaggio verso il sensore di pressione e dagli schemi in rete è veramente complesso risalire a dove ho sbagliato.mi basterebbe una foto del circuito dal sensore verso il cablaggio complessivo per effettuare alcune verifiche. |
paccosi massimo (pacmax)
Utente registrato
Username: pacmax
Messaggio numero: 125
Registrato: 03-2004
| | Inviato il sabato 05 novembre 2016 - 20:28: |
|

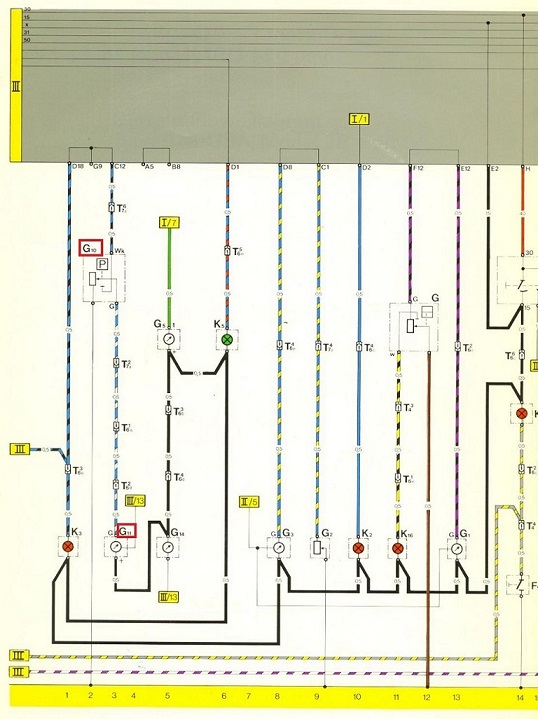

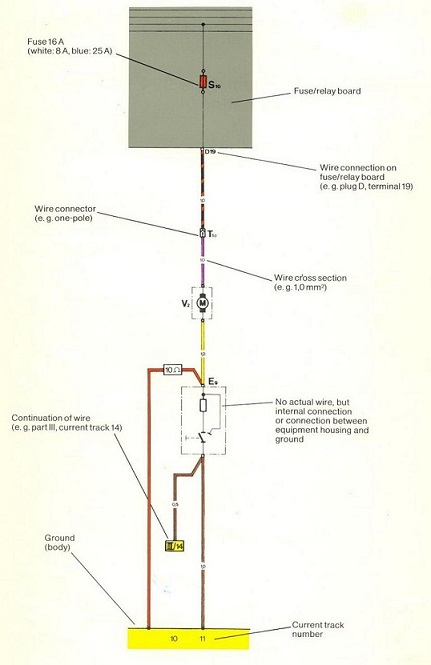

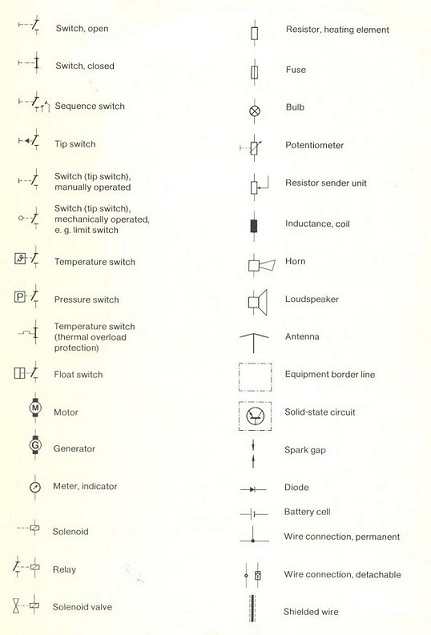

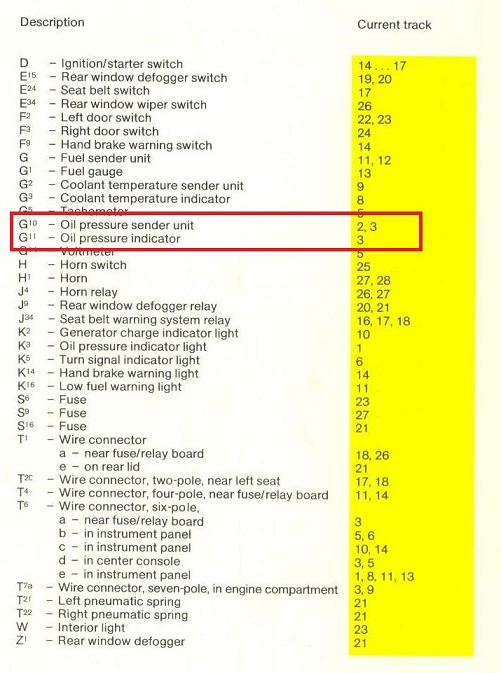

Claudio, in rete ho trovato questo diagramma del 924 (1978) con legenda e spiegazione simboli,c'e da perderci un po di tempo per interpretarlo ma forse puo' servirti... p.s. scusate l' O.T.
 |
claudio bacilieri (claudiomanduca)
Utente registrato
Username: claudiomanduca
Messaggio numero: 401
Registrato: 05-2003
| | Inviato il domenica 06 novembre 2016 - 10:23: |
|
ti ringrazio massimo del prezioso aiuto, ma credimi andare a seguire i fili fasciati in un unico cablaggio che si intrufolano dentro al cruscotto, ci ho provato con poca convinzione debbo dire ma è una impresa...cerco una foto di un sensore cablato per vedere che razza di fili e da dove spuntano, visto che io non li vedo...durante il parziale restauro ho eliminato e buttato ahimè una specie di cabaggio aggiuntivo che alimentava una di quelle accensioni elettroniche esterne e temo sia finito la! |
Roberto (gnoppo)
Utente esperto
Username: gnoppo
Messaggio numero: 736
Registrato: 01-2015
| | Inviato il domenica 06 novembre 2016 - 12:33: |
|
Claudio,
ci provo scartabellando su internet, ma non ho capito benissimo che parte di cablatura ti manca.
Allora,

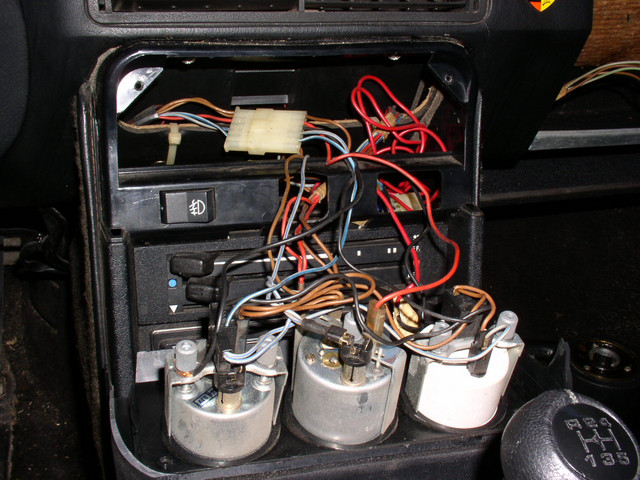

lato sensore dovremmo avere i due fili come al punto G della foto
Dei due fili il primo va ad una lampadina dello strumento di sinistra del cruscotto
Non sono sicuro, ma dovrebbe essere quello segnato in foto.
L’altro va a manometro.
Il manometro ha 4 fili (sulla sinistra in foto)
- due masse marroni
- un nero che alimenta il manometro sotto chiave
- il quarto filo è quello che arriva direttamente dal sensore (il secondo)
In realtà dalle foto vedo più fili sul manometro, ma non avendo una 924 mi risulta difficile fare verifice.
Facci sapere. |
Massimo Pezzali (admin)
Amministratore (BOSS)
Username: admin
Messaggio numero: 11591
Registrato: 01-2000
| | Inviato il domenica 06 novembre 2016 - 12:52: |
|
Presenti anche i fili dell'illuminazione quadro.
 Mantieni viva la tua passione e la tua passione manterrà vivo te.
|
Roberto (gnoppo)
Utente esperto
Username: gnoppo
Messaggio numero: 737
Registrato: 01-2015
| | Inviato il domenica 06 novembre 2016 - 14:35: |
|
Giusto Max. Quindi probabilmente ci siamo |
nic65 (nic65)
Utente registrato
Username: nic65
Messaggio numero: 138
Registrato: 06-2016
| | Inviato il domenica 06 novembre 2016 - 14:38: |
|
i due marroni menzionati da Gnoppo sono gemellati,quindo ad un unico capocorda,esclusa l'illuminazone gli strumenti ausiliari necessitano tutti di 3 fili per funzionare(voltmetro a parte)
positivo sotto quadro(siglato 15)
negativo (marrone sulle crucche e siglato 31)
G,il filo del segnale che viene dal sensore in causa
nel posto giusto al momento giusto
|
claudio bacilieri (claudiomanduca)
Utente registrato
Username: claudiomanduca
Messaggio numero: 402
Registrato: 05-2003
| | Inviato il domenica 06 novembre 2016 - 17:18: |
|
ottimo ragazzi...grazie del vostro aiuto la foto vista da dietro del motore è quella che mi serviva per cercare i fili spariti, vi terrò informati circa l'esito della ricerca---ma dove li avrò imbucati? |
claudio bacilieri (claudiomanduca)
Utente registrato
Username: claudiomanduca
Messaggio numero: 403
Registrato: 05-2003
| | Inviato il domenica 06 novembre 2016 - 19:58: |
|
grazie a tutti davvero..arrivo ora dal garage, non stavo più nella pelle dopo avere visto la foto e ho capito dove stava il problema:
nel tubo dell'acqua di ritorno (il piccolo) è stato installato dal primo proprietario un sensore di temperatura con faston al quale avevo collegato equivocando sulla lunghezza dei cavi quelli del pressostato olio, mancando l'ultimo tratto di collegamento elettrico...ripristinato e provato al volo tutto ok!
probabilmente il sensore che non esiste originale era stato montato li per ovviare a qualche problema del termo switch, ma 36 anni fà (quando la comprai)....indagherò, per il momento grazie!
le vedute da dietro a volte riservano sorprese
 |
Roberto (gnoppo)
Utente esperto
Username: gnoppo
Messaggio numero: 738
Registrato: 01-2015
| | Inviato il domenica 06 novembre 2016 - 22:05: |
|
 |
