nicola (coco85)
Nuovo utente (in prova)
Username: coco85
Messaggio numero: 10
Registrato: 10-2012
| | Inviato il giovedì 29 novembre 2012 - 20:29: |
|
salve a tutti se qualcuno mi puo aiutare ,mi servirebbe lo schema elettrico del pcm 2.1 x fare una modifica ,cioe mi spiego meglio, dato ke nn ce l uscita aux-in nel pcm ,avendo lo schema elettrico un mio tecnico audio video di fiducia, mi riesce a trovare un uscita aux x collegarci un mp3 o altro se qualkuno ce la e me lo puo mandare .......cosi se poi qualkuno vuole informazioni in merito sn lieto a dargliele dopo ke ho fatto il lavoro grazie in anticipo ..... |
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 254
Registrato: 04-2012
| | Inviato il venerdì 30 novembre 2012 - 16:57: |
|
nicola nel pcm 2.1 l'audio viaggia in ottico quindi cio' che dice il tuo tecnico è errato.. per avere un entrata aux audio basta montare un modulo
http://www.phonocar.it/it/interfacce-audio-video/interfacce-audio/audio-tramite- aux-in/-cd-changer-autoradio-di-serie/interfaccia-audio-tramite-cd-changer-audip orsche/4-003.html
ed avrai la tua entrata audio... |
Tiziano (redfox)
Moderatore
Username: redfox
Messaggio numero: 2704
Registrato: 12-2005
| | Inviato il venerdì 30 novembre 2012 - 17:27: |
|

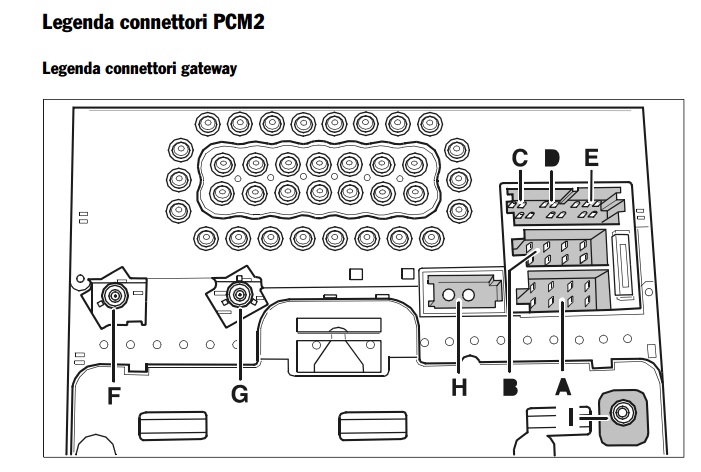

Sono riuscito a reperire questo, spero sia quello che cerchi.
Chi segue gli altri, non arriva mai PRIMO! PMania 1492
|
nicola (coco85)
Nuovo utente (in prova)
Username: coco85
Messaggio numero: 11
Registrato: 10-2012
| | Inviato il venerdì 30 novembre 2012 - 17:32: |
|
ciao massimiliano ma quanto costa?
tu l hai montata.....fammi sapere..... |
nicola (coco85)
Nuovo utente (in prova)
Username: coco85
Messaggio numero: 12
Registrato: 10-2012
| | Inviato il venerdì 30 novembre 2012 - 17:38: |
|
grazie mille tiziano spero ke sia questo poi ti faro sapere...... |
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 256
Registrato: 04-2012
| | Inviato il venerdì 30 novembre 2012 - 22:08: |
|
Io ho quello piú completo con video e audio.. |
simone1987 (simone_davesi)
Utente registrato
Username: simone_davesi
Messaggio numero: 63
Registrato: 06-2012
| | Inviato il martedì 04 dicembre 2012 - 20:44: |
|
ma...questi cavi che si trovano in rete invece?
http://www.ebay.it/itm/PORSCHE-INTERFACE-AUX-INPUT-CABLE-FOR-iPOD-iPHONE-/110637 414491?pt=US_Car_Audio_Video_Interconnect_Cables&hash=item19c280f85b
la vita è una sola....comprati una porsche !
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 258
Registrato: 04-2012
| | Inviato il martedì 04 dicembre 2012 - 21:54: |
|
Penso per lo stereo... |
nicola (coco85)
Nuovo utente (in prova)
Username: coco85
Messaggio numero: 13
Registrato: 10-2012
| | Inviato il mercoledì 05 dicembre 2012 - 18:58: |
|
ciao massimiliano ma secondo te si puo montare il caricatore cd al pcm 2.1? |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2320
Registrato: 11-2009
| | Inviato il mercoledì 05 dicembre 2012 - 19:44: |
|
Il PCM e più complesso di quello che sembra.
Puoi montare quello che vuoi, ma poi va configurato in Porsche altrimenti non te lo rionosce il sistema, ameno che non hai sostituito il PCM con uno che già lo aveva prima.
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 260
Registrato: 04-2012
| | Inviato il mercoledì 05 dicembre 2012 - 21:59: |
|
Si lo puoi montare viaggia sempre in linea ottica..secondo me non devi configurare nulla..io tutto quello che ho istallato, il pcm se l'è sempre cercato e attivato (modulo av e mobridge per il telefono) |
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 261
Registrato: 04-2012
| | Inviato il mercoledì 05 dicembre 2012 - 22:04: |
|
Anzi..ti consiglio di non spendere soldi per il caricatore cd..compra il modulo av ed un semplice lettore di schede di memoria con telecomando che possono leggere formati video e audio..io cosi ho fatto e nella memory ho inserito film musica.ecc..mi vedo e sento in macchina tutto senza saltellamenti vari di cd o dvd.. |
Davide (dade)
Utente registrato
Username: dade
Messaggio numero: 140
Registrato: 11-2011
| | Inviato il mercoledì 05 dicembre 2012 - 23:26: |
|
Molto interessante Massimiliano,, puoi spiegare meglio cosa hai installato.
Grazie :-)))
Diffidate dagli uomini con i pantaloni rossi e da quelli che non amano le 911.
Orgoglioso della tessera S.P.E.G. N°21.
|
nicola (coco85)
Nuovo utente (in prova)
Username: coco85
Messaggio numero: 14
Registrato: 10-2012
| | Inviato il giovedì 06 dicembre 2012 - 15:53: |
|
massimiliano me lo puoi spiegare meglio cosa hai aquistato e dove? grazie mille..... |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2324
Registrato: 11-2009
| | Inviato il giovedì 06 dicembre 2012 - 16:09: |
|
Se avete il PCM 2.1 e possibile installare un interfaccia audio/video che vi da poi possibilità infinite di configurazioni e integrazione con il PCM.
Se date un occhiata a questa discussione, vedrete cosa ho fatto io nella mia cayenne:
http://www.porschemania.it/discus/messages/22971/574344.html
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 265
Registrato: 04-2012
| | Inviato il giovedì 06 dicembre 2012 - 22:08: |
|
Ho acquistato il modulo av (vedi post sopra) e poi ho acquistato questo http://www.ebay.it/itm/MEDIA-PLAYER-REAL-VIDEO-FULL-HD-LETTORE-SD-CARD-PORTA-USB -TELECOMANDO-MP3-MP4-/110950706941?pt=Box_per_Hard_Disk_per_PC_e_Server&hash=ite m19d52d6efd&_uhb=1
In piú c'è da acquistare un piccolo traformatore (5euro)da 12v a 5v questo perchè il box per leggere le card funziona a 5v . Il box legge tutto io ho una micro memoria da 12 giga ed ho caricato piû di 800 mp3 e un paio di concerti. E rimane sempre.disponibile la usb anche per leggere formati notes o foto. Ho speso poco ed ho tutto |
Alessandro M (alessmacc)
Porschista attivo
Username: alessmacc
Messaggio numero: 2628
Registrato: 06-2008
| | Inviato il venerdì 07 dicembre 2012 - 00:45: |
|
Scusa Massimiliano ma, potendo, mi piacerebbe continuare ad utilizzare i tuoi riferimenti...chi ti ha fatto questo bel lavoro al PCM? È stato sempre Cristian? Oppure su questo fronte hai da suggerirmi qualche altro professionista del settore? |
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 267
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 08:59: |
|
sempre Cristian.. ma devi avere il 2.1 quello con il dvd sotto il sedile..il modulo av si monta prima del dvd baipassandolo...il kit è completo del nuovo cavo ottico, è molto semplice..poi da li puoi montare ció che vuoi lettori dvd, di card(cone me) telecamere, console ecc ecc. Il modulo ha i classici spinotti rca rosso e bianco per l audio e giallo per il video..naturalmente il modulo si vede in movimente;) |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2326
Registrato: 11-2009
| | Inviato il venerdì 07 dicembre 2012 - 10:26: |
|
Massimiliano, il tuo modulo audio video, si vede i movimento, senza che tu abbia installato la centralina di sblocco in movimento ??
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 268
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 11:35: |
|
yes.. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2327
Registrato: 11-2009
| | Inviato il venerdì 07 dicembre 2012 - 11:49: |
|
Che modello hai montato ??
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 269
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 14:08: |
|
se non sbaglio il mio é un digital dinamic ma phonocar è identico.. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2328
Registrato: 11-2009
| | Inviato il venerdì 07 dicembre 2012 - 15:16: |
|
Anche io l'ho montato ma serviva il dispositivo di sblocco per vederlo in movimento.
L'hai montato tu o te l'hanno montato ?
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 272
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 15:51: |
|
me lo hanno montato ma non è servito nulla oltre al modulo..anche perchè i pezzi l ho presi io su ebay.. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2329
Registrato: 11-2009
| | Inviato il venerdì 07 dicembre 2012 - 17:27: |
|
Non riesci a ritrovare il prodotto specifico che hai montato per vedere le caratteristiche tecniche ?
Da quanto tempo l'hai montato ?
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 273
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 20:14: |
|
silvano basta che vai sul sito phonocar o su ebay ce ne sono tantissimi |
Massimiliano (cayman)
Utente registrato
Username: cayman
Messaggio numero: 274
Registrato: 04-2012
| | Inviato il venerdì 07 dicembre 2012 - 20:27: |
|
Sono andato in macchina la mia è una digitaldinamic se vai sul sito dovresti trovarla... |
Alessandro M (alessmacc)
Porschista attivo
Username: alessmacc
Messaggio numero: 2634
Registrato: 06-2008
| | Inviato il sabato 08 dicembre 2012 - 23:29: |
|
Ok Massimiliano...quindi con il mio PCM 2.0 cosa posso fare?
Vorrei montare almeno un attacco Aux e una presa USB...ma con il Bose mi hanno detto che o monto il Gateway 500 (troppo costoso) oppure un Parrot, ma con esiti più modesti...è così? |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2330
Registrato: 11-2009
| | Inviato il sabato 08 dicembre 2012 - 23:45: |
|
Ale puoi montare l'interfaccia audio (vedi sopra), che ti crea un ingresso audio nel PCM, dove poi puoi collegare il dispositivo che vedi sempre sopra con scheda SD e porta USB.
La vita è un temporale, e prenderla nel c..o è un lampo...!!!
|
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 40
Registrato: 02-2013
| | Inviato il venerdì 09 agosto 2013 - 14:30: |
|

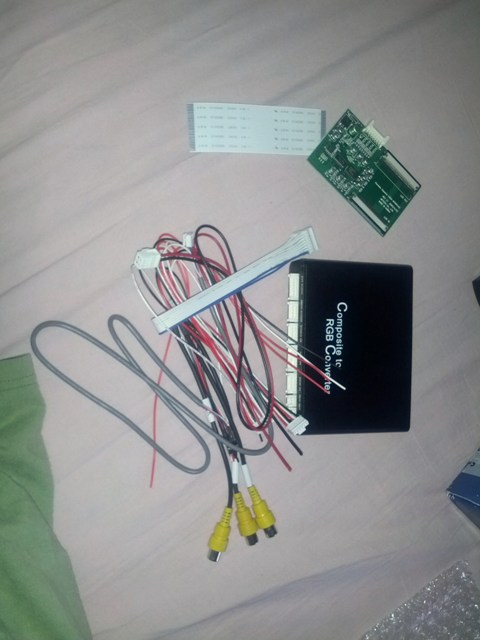

Ho acquistato un'interfaccia con una scheda da montare sul mio pcm comprato su ebay ad un costo di 50 euro. Qualcuno mi sa dire se funziona veramente? |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 41
Registrato: 02-2013
| | Inviato il venerdì 09 agosto 2013 - 14:40: |
|
questo è il ricambio
http://www.ebay.it/itm/INTERFACCIA-SBLOCCO-AUDIO-VIDEO-PORSCHE-CAYENNE-W-TELEPHO NE-2004-UP-/170921887688?pt=Altro_Car_Audio&hash=item27cbbd07c8&_uhb=1 |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 42
Registrato: 02-2013
| | Inviato il venerdì 09 agosto 2013 - 14:50: |
|
 |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2485
Registrato: 11-2009
| | Inviato il venerdì 09 agosto 2013 - 16:02: |
|
Io ne comprai 2 senza successo.
Il miglior risultato che ho ottenuto, e stato un immagine instabile e disturbata.
Considera poi che parliamo di interfaccia VIDEO....
E l'audio ???
Se funziona può andar bene per una retro camera, ma per un sistema audio/ video devi poi ricavarti un ingresso rca audio, e servirà un'altra interfaccia. |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 43
Registrato: 02-2013
| | Inviato il sabato 10 agosto 2013 - 01:40: |
|
Dunque la speranza è solo quella di avere un ingresso per retrocamera e niente piu. Diciamo che non servono a gran che .ma per il montaggio? È molto complicato? |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2487
Registrato: 11-2009
| | Inviato il sabato 10 agosto 2013 - 09:38: |
|
Si, questa interfaccia non serve a molto... se non per la retrocamera
Esiste una piu completa con audio e vido come quella che ho montato io , ma poi ne va aggiunta un'altra per lo sblocco in movimento e si spendono (montaggio incluso) un migliaio di euro.
Quella nella foto si monta creando un ponte sul cavo flat che collega il monitor all'elettronica del pcm.
Devi quindi smontare tutto il pcm e arrivare ad avere il monitor in mano.
Come ti ho detto pero, io all'inizio (pensando anche che aveva l'uscita audio) ne comprai due modelli diversi ma nessuno di due mi funzionava correttamente. |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 45
Registrato: 02-2013
| | Inviato il domenica 11 agosto 2013 - 04:20: |
|
è molto difficile il montaggio??non si son degnati neanche delle istruzioni.
Se monto questo almeno con la retrocamera quando inserisco la retromarcia dovrebbe partire in automatico la schermata giusto?Senza dover impostare ognivolta il canale |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2488
Registrato: 11-2009
| | Inviato il domenica 11 agosto 2013 - 09:54: |
|
Dev avere un po dimestichezza con l'elettronica e smonatare tutto il pcm.
Non credo ti funzioni in automatico la retrocamera amenoche non sia chiaramente specificato.
Per funzionare automaticamente ( come fa la mia interfaccia) ci vuole un consenso che solitamente si prende dalla luce della retro.
Quando si accende la lampadina della retromarcia da corrente al cavo che va alla entralina che "sente " che hai messo la retro e si sintonizza sul giusto anale per mostrarti le immagini.
Quella centralina in foto non credo lo faccia in automatico.
Senza contare che montare un retrocamera è un lavorone perché devi smontare mezza macchina, e non so se ne vale la pena per un'interfaccia cosi limitata. |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 46
Registrato: 02-2013
| | Inviato il domenica 11 agosto 2013 - 11:34: |
|
io ho la retrocamera a scomparsa originale porsche ma non mi funziona, sul pcm non si vede nulla credo che sia la retrocamera rovinata e provando un'altra retrocamera non va,come se non la riconoscesse...una cosa strana.
volevo mettere una acquisizione per usarne una generica. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2489
Registrato: 11-2009
| | Inviato il domenica 11 agosto 2013 - 16:50: |
|
Quella originale è un po un problema.
Mi raccontava l'nstallatore che mi ha fatto l'impianto a me, che una volta ci ha provato con una originale, e non sono riusciti a farla riconosce.
Mi diceva che usa un sistema particolare.
Quelle generiche non sono un problema e le trovi su ebay a 15 euro.
C'e pero un bel lavoro per portare il segnale video al pcm. |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 47
Registrato: 02-2013
| | Inviato il domenica 11 agosto 2013 - 18:55: |
|
Piu che il lavoro per portare i cavi e la retrocamera, non so,forse mi conviene aspettare e cambiare tutta l'autoradio.con 500 euro mi ritrovo mp3 dvx ecc ecc e posso mettere una retrocamera comune nell'alloggio dove sta quella attuale. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2490
Registrato: 11-2009
| | Inviato il domenica 11 agosto 2013 - 21:27: |
|
Si
Se non hai l'audio a fibre ottiche, lo puoi fare |
giuseppe (giuseppe1984)
Utente registrato
Username: giuseppe1984
Messaggio numero: 48
Registrato: 02-2013
| | Inviato il lunedì 12 agosto 2013 - 00:44: |
|
Ho le fibre pero interessano solo dal pcm all'amplificatore. Il mio amico passa i cavi dallo stereo all'amplificatore risolvendo il problema.nel suo centro installazione lo ha gia fatto a varie audi a6 mercedes volkswagen ecc ecc con ottimi risultati. |
silvanoCS (cheffone)
Porschista attivo
Username: cheffone
Messaggio numero: 2491
Registrato: 11-2009
| | Inviato il lunedì 12 agosto 2013 - 01:59: |
|
Se lo ha gia fatto allora sapra come fare.
A me dissero che con l'audio a fibre ottiche non si poteva fare. |
alberto (albe996c4c)
Porschista attivo
Username: albe996c4c
Messaggio numero: 2065
Registrato: 07-2010
| | Inviato il domenica 16 aprile 2017 - 12:31: |
|
riprendo questo post perché cercavo lo schema elettrico del PCM 2 e dopo aver scaricato lo schema di Tiziano, ho trovato delle differenze con quello che ho montato sulla mia Cay 3.2 di giugno 2005.

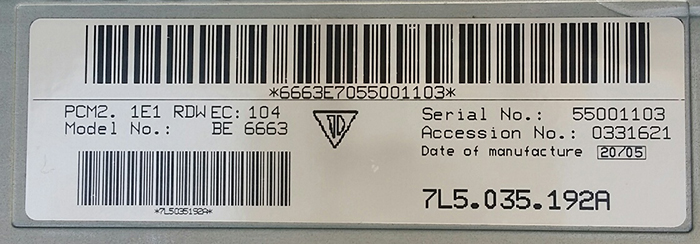

questa è la targhetta del mio:

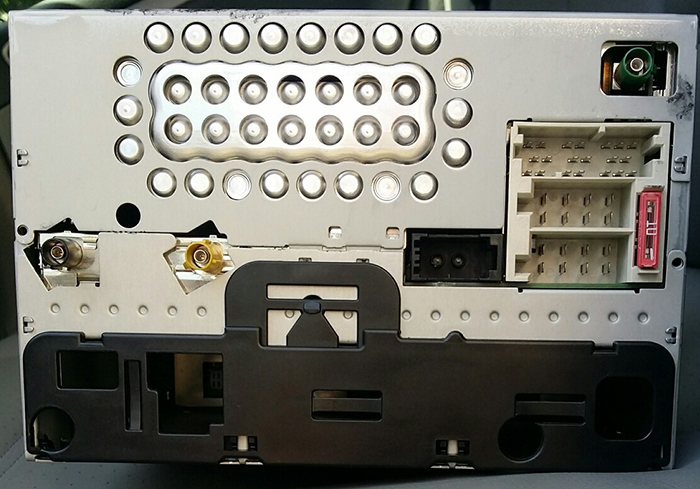

e questa è la parte posteriore:
lo spinotto verde che si vede sulla dx non è del GPS xchè non arriva alcun cavo.
i collegamenti sono solo a sx i due spinotti , nero e giallo (e credo che uno sia del GPS) e il resto ...compreso la fibra ottica (che non so dove vada) sono collegamenti normali alle funzioni della radio/cambia cd/impianto casse
avete per caso lo schema di quello in mio possesso?
dove posso trovarlo??
Grazie
Buona Pasqua a tutti
...un bambino guardando una porsche disse "un giorno sarai mia"....
quel giorno è arrivato! tessera n.1766 (non a caso)
|
alberto (albe996c4c)
Porschista attivo
Username: albe996c4c
Messaggio numero: 2067
Registrato: 07-2010
| | Inviato il martedì 18 aprile 2017 - 10:35: |
|
questo è lo schema ricavato dal file pubblicato da Tiziano.
come si può notare c'è una differenza sostanziale:
alla lettera I (sul file completo), è indicato il connettore del GPS.
quindi la domanda è:
dove si collega il GPS sulla mia?
(Messaggio modificato da albe996c4c il 18 aprile 2017)
...un bambino guardando una porsche disse "un giorno sarai mia"....
quel giorno è arrivato! tessera n.1766 (non a caso)
|
Forum Cayenne (955, 957, 958)
Schema PCM
