Ciao a tutti.
Ho sostituito i fondi della mia 356 C.

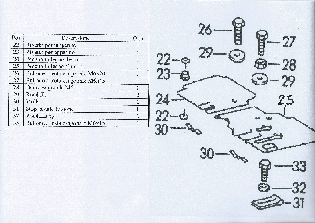

Purtroppo, ora he devo rimontare le pedane di legno che ho acquistate nuove,non ho idea di come fare.Allego un disegno di assieme che non aiuta molto. Qualcuno puo' spiegarmi?
Grazie e salutoni
Livio
meglio pentimenti che rimpianti
|
Livio Fiori (livio48)
Nuovo utente (in prova)
Username: livio48
Messaggio numero: 29
Registrato: 02-2011
| | Inviato il domenica 01 aprile 2012 - 15:48: |
|
ALLEGATO
meglio pentimenti che rimpianti
|
Claudio tax53 (tax53)
Utente esperto
Username: tax53
Messaggio numero: 871
Registrato: 09-2003
| | Inviato il domenica 01 aprile 2012 - 20:27: |
|
non capisco qual'è il poblema, non sono pretagliate, quella lato guida la infili sotto la pedaliera, dovrebbe esserci un asola nella parte alta troverai un buco paer la staffa 30 su cui andranno fissati 31 con 32-33.
lato passeggero infila la pedana sotto l'asola e fissala con i dadi da 8
[!] Questo utente ha superato il limite di msg concessi ai NON soci. Consigliamo di iscriversi o rinnovare la quota del Pimania Club!
|
Livio Fiori (livio48)
Nuovo utente (in prova)
Username: livio48
Messaggio numero: 30
Registrato: 02-2011
| | Inviato il domenica 01 aprile 2012 - 20:43: |
|
Ti ringrazio per il messaggio, ma non è cosìsemplice. Le molle 30 vanno fissate al fondo e vedrò come fare; probabilmente andranno saldate.
Le posizioni 31-32-33 riguardano lo stop del pedale frizione.
Saluti
Livio
meglio pentimenti che rimpianti
|
Carlo (carma)
Utente registrato
Username: carma
Messaggio numero: 36
Registrato: 06-2007
| | Inviato il domenica 01 aprile 2012 - 22:28: |
|
Livio,
le molle (30) sono in acciaio armonico: non saldarle! Le molle schiacciano le pedane di legno sui lamierati: vanno pizzicate fra le pedane e un passantino di filo metallico a forma di U rovesciata che dovresti trovare sui lamierati.
Fammi sapere se mi sono spiegato.
Il fissaggio è completato da una vite per ciascuna pedana (26 e 27). La vite 27 registra anche il finecorsa del pedale dell'acceleratore.
Carlo |
Livio Fiori (livio48)
Utente registrato
Username: livio48
Messaggio numero: 31
Registrato: 02-2011
| | Inviato il lunedì 02 aprile 2012 - 11:02: |
|
Grazie Carlo per le informazioni utilissime.
Ho risolto il problema delle molle, ma trovo i passantini solo lato passeggero; è giusto così?
Le rondelle 28 e 29 vanno sopra le pedane o sotto?
Salutone - Livio
meglio pentimenti che rimpianti
|
Carlo (carma)
Utente registrato
Username: carma
Messaggio numero: 37
Registrato: 06-2007
| | Inviato il lunedì 02 aprile 2012 - 21:14: |
|
Livio,
le rosette 29 vanno sopra le pedane, una sotto il dado 28 e l'altra sotto la testa della vite 26.
Anche sul lato guida dovresti trovare il passantino o qualche traccia della sua presenza in passato: guarda con attenzione. La posizione è facile da individuare poiché corrisponde ad un canale sulla pedana. Forma e tipo di ancoraggio sono identici a quello del lato passeggero.
Carlo |
Luca356© (porschezelo)
Porschista attivo
Username: porschezelo
Messaggio numero: 1268
Registrato: 03-2002
| | Inviato il martedì 03 aprile 2012 - 08:14: |
|
Domandona:
Questa procedura di montaggio è uguale anche per le A?
Sulla mia ho entrambe le "U" rovesciate fatte col tondino e saldate alla carrozzeria e mi sono sempre chiesto come venissero utilizzate. Nel breve periodo in cui guidai la 356, sotto ai pedali avevo dei semplici pezzi di legno ritagliati (penso col traforo di qualche bambino) da un foglio di multistrato marino!
Diciamo che hanno fatto il loro dovere... Il caminetto di casa si accese in fretta quella volta
Saluti
Luca
Una 356 è per sempre!
|
Carlo (carma)
Utente registrato
Username: carma
Messaggio numero: 38
Registrato: 06-2007
| | Inviato il mercoledì 04 aprile 2012 - 23:20: |
|
Luca,
non conosco molto della 356A. Usava, salvo errori, le molle per bloccare le pedane, sia prima che dopo il 1957 (anno di passaggio da pedana singola a sdoppiata fra passeggero e guidatore).
